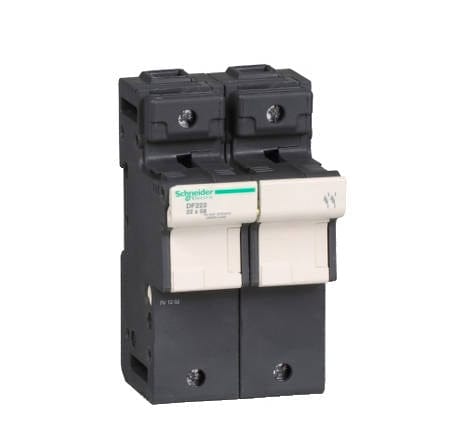

Portafusibles Schneider Electric DF222 TeSys DF, 2 polos, 125 A, 690 V CA - Paquete de 10
Precio habitual
$350.00 USD
Precio habitual
Precio de oferta
$350.00 USD
Los gastos de envío se calculan en la pantalla de pago.
Cantidad
No se pudo cargar la disponibilidad de retiro
Secure checkout via Credit Cards, PayPal & Bank Wire (T/T)
El DF222 de Schneider Electric es un portafusibles bipolar de la gama TeSys DF, diseñado para cartuchos fusibles gG (hasta 100 A) o aM (hasta 125 A) de 22 × 58 mm. Con una tensión nominal de 690 V CA/CC y 125 A, ofrece una alta resistencia a cortocircuitos para circuitos industriales de alta exigencia. Este dispositivo de accionamiento por palanca se monta en carril DIN estándar de 35 mm, ofrece protección IP20 contra contacto accidental y se suministra en un paquete de 10 unidades.
- Acepta cartuchos fusibles de 22 × 58 mm (gG/aM hasta 125 A)
- 2 polos, nominal 690 V CA/CC, 125 A
- Capacidad de corte: 120 kA a 400–500 V, 80 kA a 690 V
- Operación de palanca, montaje en carril DIN de 35 mm, protección IP20
- Normas: IEC 60947-3, IEC 60269-2, UL 4248-1, CSA
- Embalaje de cartón reciclado compatible con RoHS, garantía de 18 meses.
| Identificación del producto | DF222 |
| Marca | Schneider Electric |
| Rango | TeSys |
| Serie / Familia | TeSys DF |
| Tipo de producto | Portafusibles |
| Nombre corto del dispositivo | DF22 |
| polacos | 2 P |
| Tipo de control | Palanca |
| Tensión nominal de funcionamiento (Ue) | 690 V CA / 690 V CC |
| Corriente nominal de funcionamiento (Ie) | 125 A |
| Tensión de aislamiento nominal (Ui) | 690 V CA |
| Tensión nominal soportada al impulso (Uimp) | 8 kV |
| Tamaño del fusible | 22 × 58 mm |
| Rango de tipos de fusibles | gG 0–100 A / aM 0–125 A |
| Cartuchos de fusibles compatibles | DF2FA, DF2FN |
| Resistencia a cortocircuitos | 120 kA a 400/500 V, 80 kA a 690 V |
| Corriente de pico soportada (Ipk) | 19 kA |
| Soporte de montaje | Riel DIN de 35 mm |
| Posición de montaje | Vertical (±23°) |
| Capacidad terminal | 1× 2,5–35 mm² rígido / 2× 2,5–25 mm² rígido o flexible |
| Par de apriete | 4 N·m |
| Clasificación IP | IP20 |
| Temperatura ambiente (funcionamiento) | -20 … +60 °C (reducción de potencia > 20 °C) |
| Temperatura ambiente (almacenamiento) | -40 … +80 °C |
| Tratamiento protector | EL |
| Resistencia al fuego | 960 °C (IEC 60695-2-1) |
| Dimensiones (alto × ancho × profundidad) | 127,5 mm × 70 mm × 76,5 mm |
| Peso neto (1 ud.) | 0,436 kilogramos |
| Dimensiones del paquete 1 (alto × ancho × largo) | 12,75 cm × 7 cm × 7,7 cm |
| Paquete 1 peso | 368 gramos |
| Cantidad por juego de fábrica | 3 piezas |
| Paquete de venta suministrado | 10 piezas |
| Normas | EN/IEC 60947-3, EN/IEC 60269-2, UL 4248-1, CSA C22.2 No 4248-1 |
| Certificaciones | Reconocido por IEC, UL, CSA, EAC |
| Garantía | 18 meses |
| RoHS de la UE | Obediente |
| Sin PVC | Sí |
