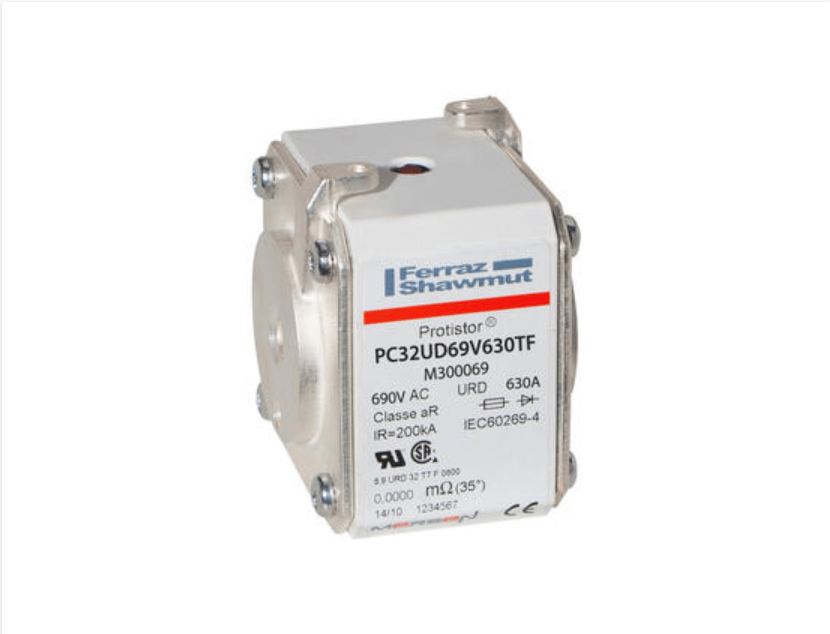

Fusibles Mersen M300069 - PC32UD69V630TF (3 piezas)

El Mersen Protistor® PC32UD69V630TF (Artículo M302162) es un cartucho fusible cuadrado de alta velocidad y acción ultrarrápida, diseñado para la protección exigente de dispositivos semiconductores de potencia. Este fusible de tamaño 32 aR está optimizado para proporcionar una protección superior contra cortocircuitos a diodos, tiristores y módulos IGBT en aplicaciones de alta potencia, como variadores industriales, convertidores de potencia a gran escala y sistemas SAI.

Diseñado con un cuerpo cerámico de primera calidad y superficies de contacto plateadas, el fusible incorpora elementos internos incrustados en arena solidificada de alta calidad para garantizar un control estable del arco eléctrico y una energía I²t extremadamente baja. Este modelo ofrece una alta capacidad de ruptura de 200 kA, protegiendo eficazmente los componentes electrónicos críticos de la tensión térmica y magnética durante las fallas. Está equipado con un percutor mecánico con indicación visual y la opción de activar un microinterruptor remoto. El diseño de rosca métrica M10 de extremo rasante TTF garantiza una conexión atornillada compacta y de baja resistencia.

Especificaciones técnicas

• Fabricante: Mersen
• Número de catálogo: PC32UD69V630TF
• Número de artículo: M302162
• Clasificación de amperaje: 630A
• Clasificación de voltaje: 690 V CA (IEC) / 700 V CA (UL)
• Capacidad de interrupción (capacidad de ruptura): 200 kA a 690 V CA
• Clase operativa: aR (acción ultrarrápida)
• Tamaño del producto: 32
• Tipo de montaje: Extremos al ras (roscas métricas M10)
• Sistema de indicación: Cerradero mecánico integrado
• Prearco I²t: 72 kA²s
• Compensación total I²t a voltaje nominal: 435 kA²s
• Disipación de potencia a corriente nominal: 100 W
• Cumplimiento de normas: IEC 60269-4, reconocido por UL/CSA E76491, compatible con RoHS
• Cantidad: Paquete de 3
