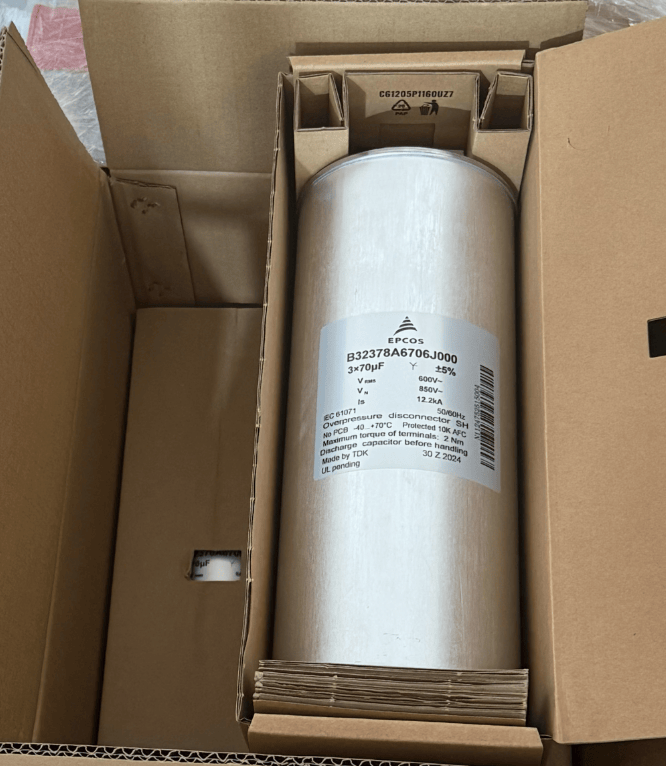

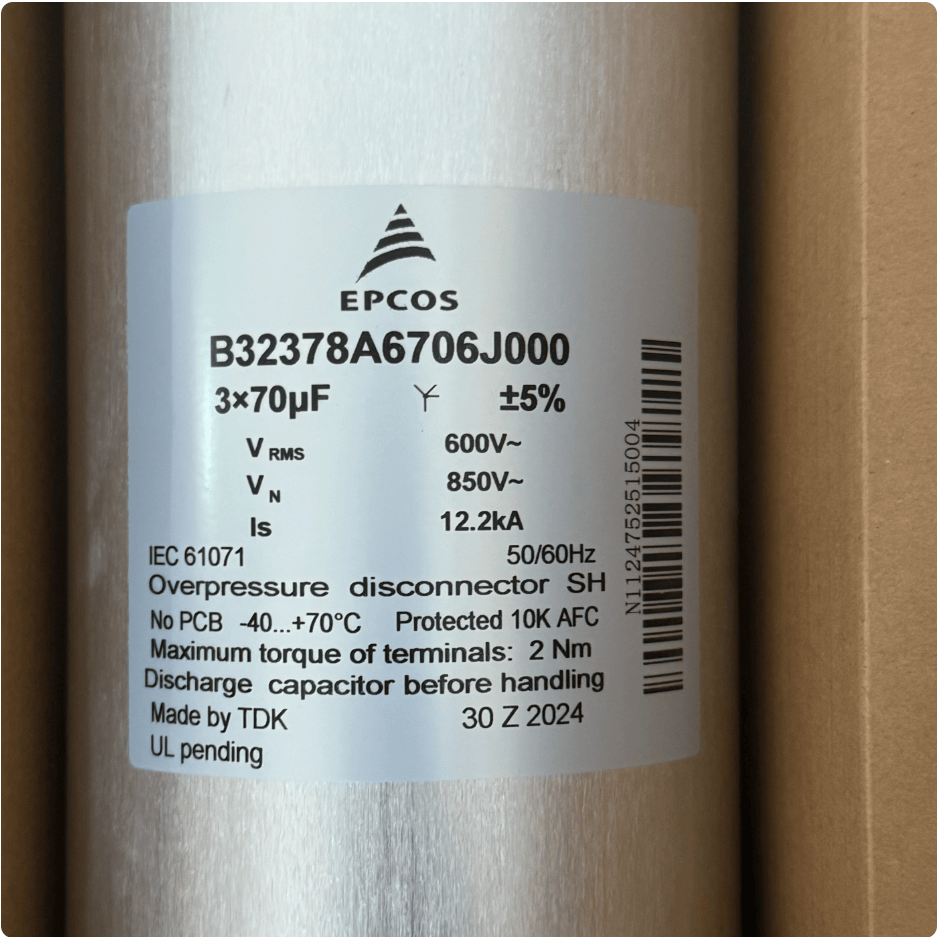

TDK B32378A6706J000 FilterCap MKD Condensador trifásico de CA, 3 x 70 µF, 600 V CA
Precio habitual
$250.00 USD
Precio habitual
Precio de oferta
$250.00 USD
Los gastos de envío se calculan en la pantalla de pago.
Cantidad
No se pudo cargar la disponibilidad de retiro
Secure checkout via Credit Cards, PayPal & Bank Wire (T/T)
El TDK B32378A6706J000 es un condensador de filtro de CA trifásico de la serie FilterCap MKD AC, diseñado para aplicaciones de electrónica de potencia de uso general, como filtrado de armónicos, corrección del factor de potencia (PFC) y sistemas de accionamiento de motores. Cuenta con una conexión en estrella con terminal neutro, dieléctrico de película de polipropileno metalizado y un seccionador de sobrepresión autorregenerable para mayor seguridad. El condensador está alojado en una robusta carcasa de aluminio con un perno de montaje M12 y cuenta con certificación UL/CSA para operar hasta 600 V RMS línea a línea.
Características principales
- Conexión en estrella trifásica: diseño de cuatro terminales (L1, L2, L3, N) para configuraciones en estrella.
- Tecnología de autocuración: la película de polipropileno metalizado garantiza confiabilidad y larga vida útil.
- Dispositivo de seguridad: Desconectador de sobrepresión integrado para protección contra fallas.
- Capacidad de alta corriente: diseñado para corrientes RMS y pico altas en aplicaciones de CA.
- Baja pérdida: factor de disipación muy bajo (tan δ ≤ 1,0 x 10 -3 ).
- Larga vida útil: 100.000 horas de vida útil esperada a voltaje nominal y punto caliente de +85 °C.
- Certificado de seguridad: UL 810, CSA C22.2 No. 190 certificado (archivo E487229).
- Compatible con RoHS: relleno de resina de poliuretano suave, sin PCB.
Especificaciones técnicas
| ID del producto / Código de pedido | B32378A6706J000 |
| Marca | TDK |
| Serie / Tipo | FilterCap MKD AC – Trifásico, Tipo D (Estrella) |
| Capacitancia nominal (C R ) por fase | 3 x 70 µF |
| Tolerancia de capacitancia | J (±5%) |
| Voltaje CA nominal (V RMS línea a línea) | 600 V RMS |
| Voltaje nominal de CC (V RDC ) | 850 VCC |
| Corriente RMS máxima (I max ) | 40 A |
| Corriente máxima (Î) | 1300 A |
| Diámetro de la caja (D) | 85 milímetros |
| Altura de la caja (H) | 350 milímetros |
| Tipo de terminal | Abrazadera de tornillo M5 (4 terminales: L1, L2, L3, N) |
| Corriente máxima en el terminal | 50 A |
| Peso (aprox.) | 2,2 kilogramos |
| Rango de temperatura de funcionamiento | -40°C a +70°C (T máx .) |
| Temperatura máxima del punto caliente (T hs ) | +85°C |
| Factor de disipación (tan δ) @ 100 Hz | ≤ 1,0 x 10 -3 |
| Esperanza de vida | 100.000 h a V RMS , |ΔC/C| ≤ 3% |
| Par de montaje (perno de caja) | 12 Nm (M12) |
| Par de montaje (terminal) | 2 Nm (M5) |
| Norma de seguridad/Número de expediente | UL 810, CSA C22.2 N.° 190 (Archivo E487229) |
| Embalaje | 4 unidades por caja |
