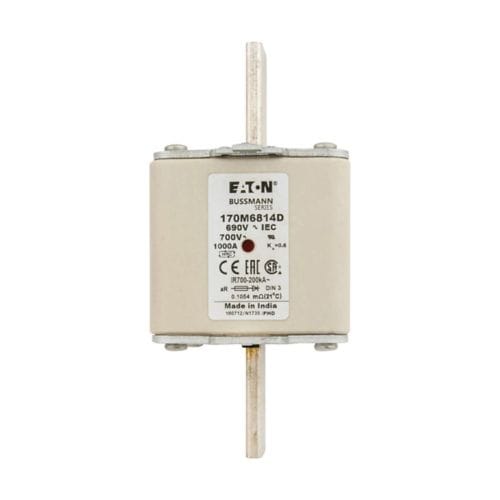

Fusible de cuerpo cuadrado de alta velocidad Eaton Bussmann 170M6814D, 1000 A, 690 V aR, DIN 43620, tamaño 3, cuchilla, capacidad de corte de 200 kA, indicador doble, IEC/UL, CE, RoHS (paquete de 3)

Fusible de cuerpo cuadrado de alta velocidad Eaton Bussmann 170M6814D, 1000 A, 690 V aR (paquete de 3)

Este listado incluye tres (3) fusibles semiconductores de alta velocidad Eaton Bussmann 170M6814D para la protección crítica de electrónica de potencia, incluyendo bus común de CC, variadores de CC y convertidores/rectificadores de potencia. Cada fusible es DIN 43620 tamaño 3 con terminales de cuchilla (DIN 43-620) y presenta una baja I²t de paso para una eliminación rápida y fiable de fallos en dispositivos semiconductores sensibles. Con certificación IEC y reconocimiento UL, estos fusibles ofrecen una capacidad de interrupción de 200 kA hasta 690 V CA (IEC) / 700 V (UL).

Características principales

• Cantidad: Paquete de 3 fusibles idénticos (170M6814D)
• Alta capacidad de interrupción: 200 kA
• Corriente nominal: 1000 A
• Tensión nominal: 690 V CA (IEC); 700 V (UL)
• Categoría/clase de utilización: aR (protección de semiconductores)
• Baja energía de paso: I2t de prearco 140.000 A2s; I2t de limpieza 985.000 A2s a 660 V
• Indicador de estado de fusible dual/combinado
• Cuerpo cuadrado DIN 43620, tamaño 3; Extremos de hoja de cuchilla según DIN 43-620
• Cumplimiento: Clasificación IEC, reconocimiento UL, marcado CE, compatible con RoHS
• Pérdida de potencia: 56 W (por fusible)

Especificaciones técnicas (por fusible)

• Número de catálogo: 170M6814D
• Cuerpo: Cuerpo cuadrado, contactos de hoja de cuchillo.
• Dimensiones: 150 mm (largo) × 87 mm (alto) × 71 mm (ancho)
• Peso: 1112 g
• Sistema de fusibles (IEC 60269): Otros (semiconductor aR)
• Indicador: Indicador de estado de fusible dual/combinado
• IMGL: No
• Color: Ninguno
• Tipo de embalaje: Estándar

Aplicaciones

• Protección de semiconductores para IGBT, diodos y SCR
• Enlace de CC/bus común
• Variadores de CC, rectificadores y convertidores de potencia
• Sistemas UPS industriales y de energía renovable

Notas

• Úselo con portafusibles DIN 43-620 tamaño 3 compatibles o abrazaderas de barra colectora clasificadas para clase 690 V y 1000 A.
• Coordinar con la protección ascendente y verificar los límites térmicos según los datos de aplicación de Bussmann.
