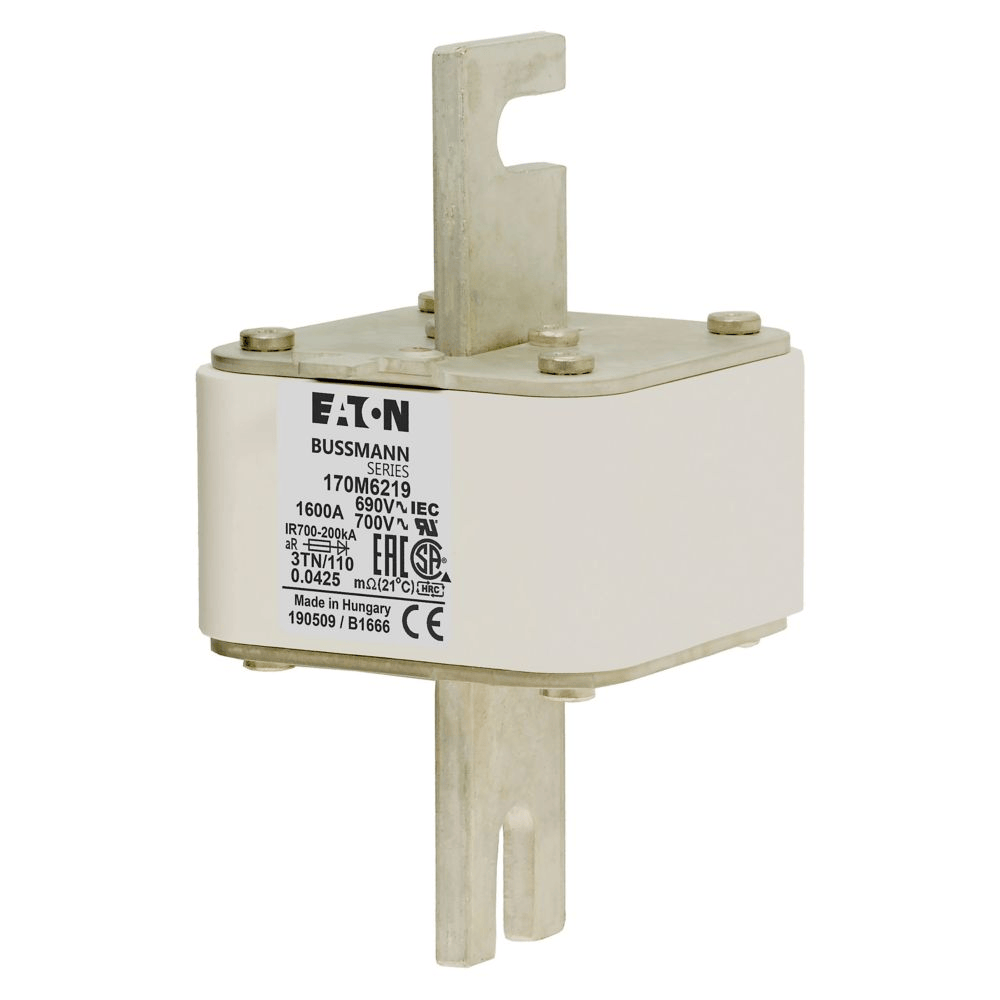

Fusible de alta velocidad Eaton Bussmann 170M6219, 1600 A, 690 V CA, tamaño 3, cuerpo cuadrado, clase aR, DIN 43653, tipo TN/110 (paquete de 6)

El Eaton Bussmann 170M6219 es un fusible rápido de cuerpo cuadrado y alto rendimiento diseñado para la protección de semiconductores de potencia. Con una construcción de tamaño 3 y lengüetas atornilladas con centro ranurado (DIN 43653), este fusible está diseñado para aplicaciones industriales de servicio pesado que requieren alta corriente y una respuesta rápida ante fallos. Incluye un indicador de estado de fusible superior tipo T (TN/110) integrado, compatible con microinterruptores para señalización remota. Este producto es ideal para proteger sistemas de bus común de CC, variadores de CC, convertidores de potencia y rectificadores.

Características principales

• Protección superior de semiconductores: Clasificado como Clase aR, proporciona limpieza de I²T de alta velocidad para proteger dispositivos semiconductores sensibles contra daños térmicos durante cortocircuitos.
• Alta capacidad de interrupción: Diseñado para una capacidad de ruptura de 200 kA a 690 V CA, lo que garantiza un aislamiento seguro de corrientes de falla extremas en entornos eléctricos exigentes.
• Montaje estandarizado: Cumple con los estándares DIN 43653 con dimensiones de montaje M10 y distancia de centro a centro de 108 mm, lo que garantiza la compatibilidad con bases de fusibles industriales estándar.
• Monitoreo de estado integrado: Equipado con un indicador superior (TN/110) diseñado para su uso con un microinterruptor, lo que permite el monitoreo en tiempo real del estado del fusible.
• Rendimiento optimizado: Cuenta con un diseño de baja pérdida de potencia (160 W a corriente nominal) para minimizar la acumulación de calor y maximizar la eficiencia del sistema.

Especificaciones técnicas

• Fabricante: Serie Eaton Bussmann
• Número de catálogo: 170M6219
• Clasificación de amperaje: 1600A
• Clasificación de voltaje: 690 V CA (IEC) / 700 V CA (UL)
• Tamaño del fusible: Talla 3
• Categoría de utilización: aR (Protección de semiconductores acompañada)
• Capacidad de ruptura: 200 kA
• Tipo de conexión: Extremo de la cuchilla x Extremo de la cuchilla (Etiquetas atornilladas ranuradas)
• Estándar de montaje: DIN 43653
• Tipo de indicador: Indicador de estado del fusible superior (TN/110 para Micro)
• Normas: Clasificación IEC, reconocimiento UL, marcado CE, compatible con RoHS
• Dimensiones: 168 mm (largo) x 76 mm (alto) x 95 mm (ancho)
• Peso neto: 1485 gramos
