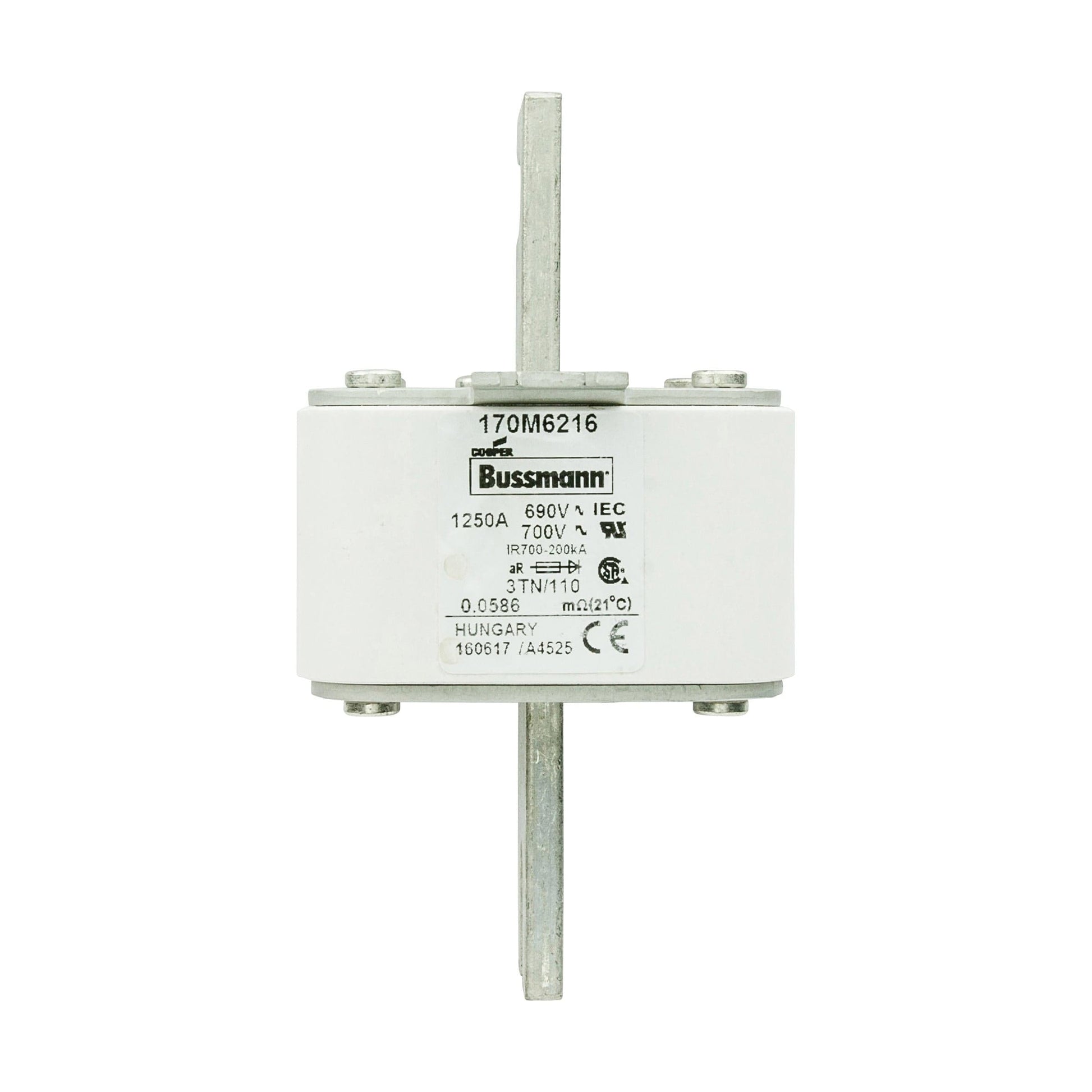

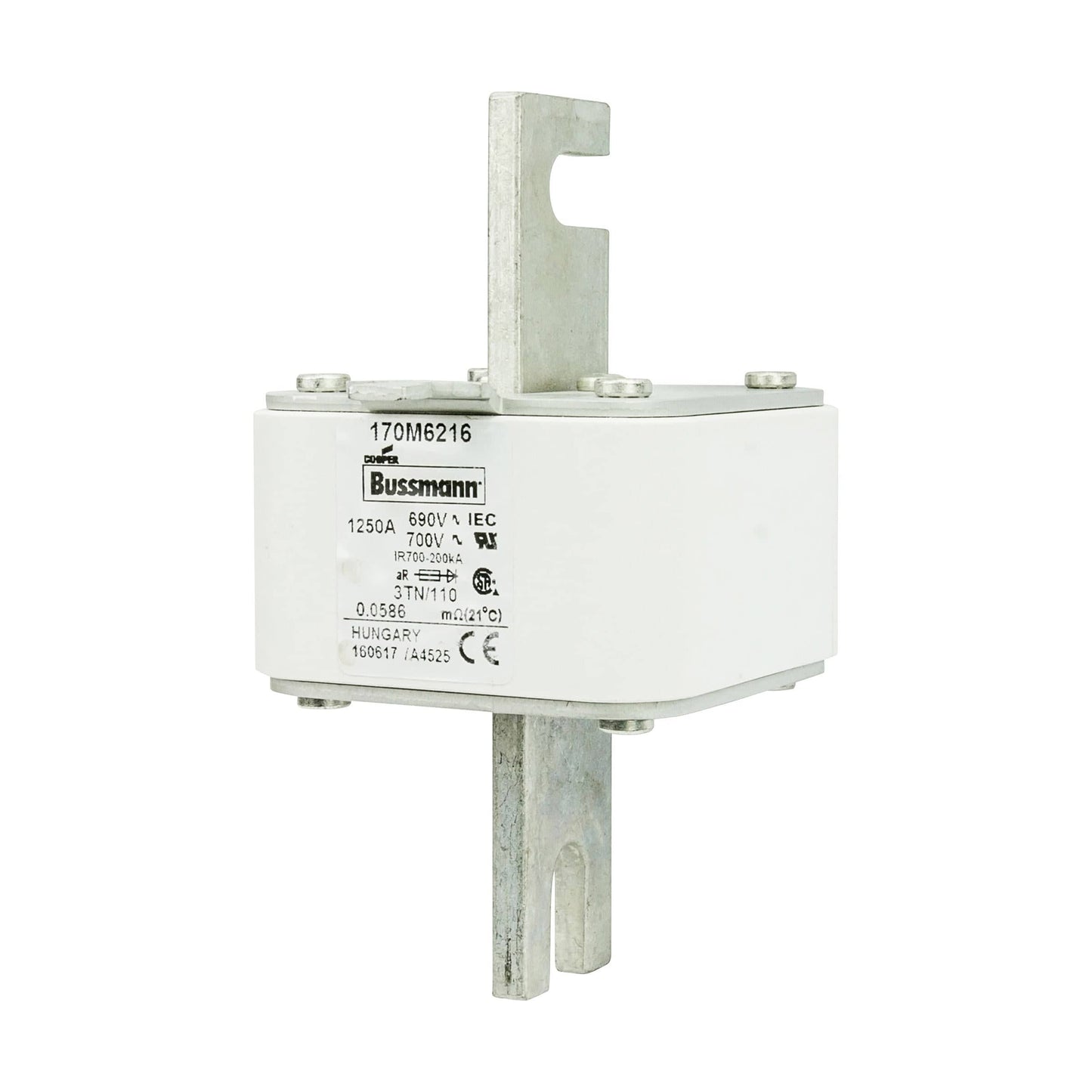

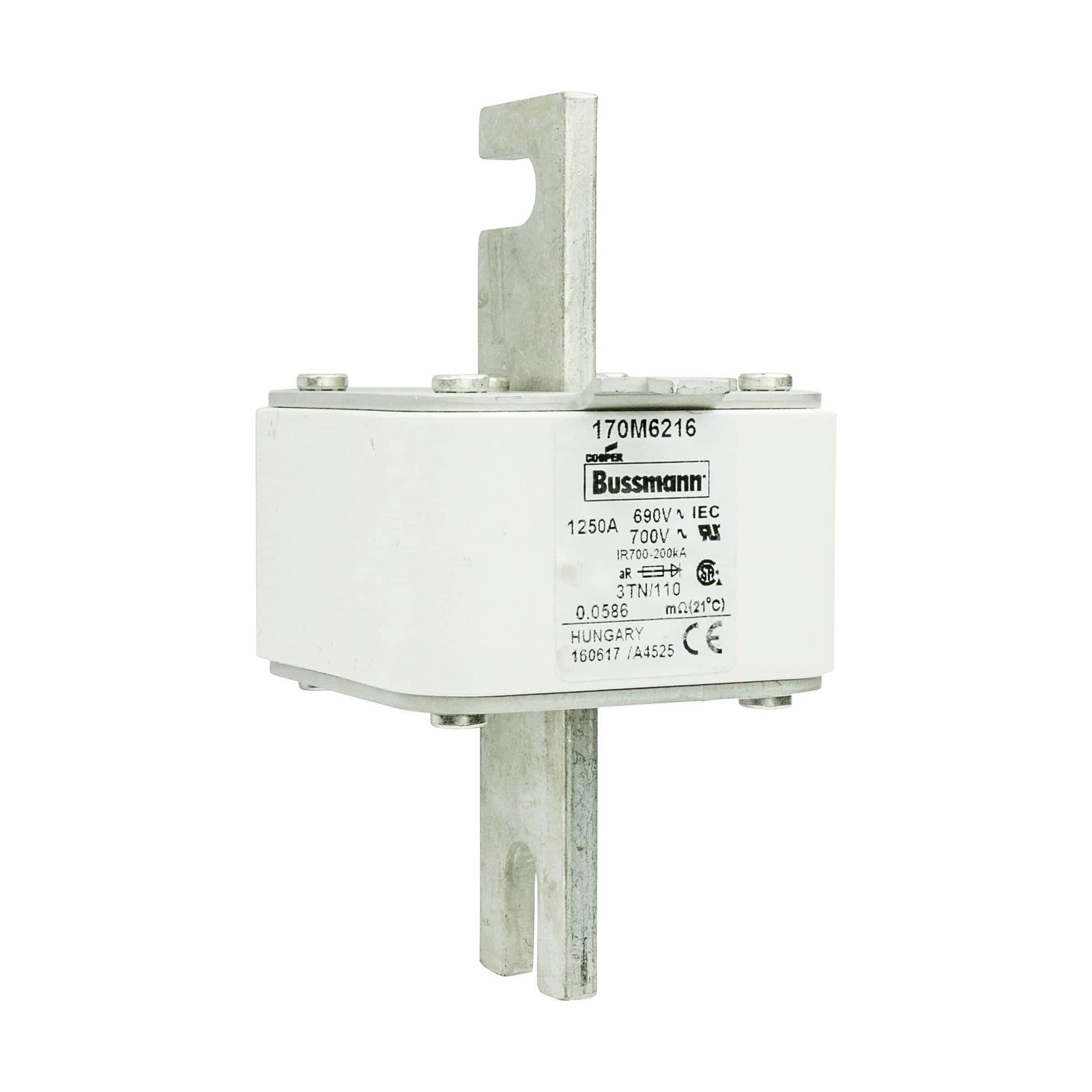

Fusible de cuerpo cuadrado de alta velocidad Eaton Bussmann 170M6216, serie Bussmann, 1250 A, 690 V IEC/700 V UL, tamaño 3 DIN 43653 (paquete de 2)

Descripción general: El Eaton Bussmann 170M6216 es un fusible de cuerpo cuadrado de alta velocidad para protección de semiconductores. Con una clasificación de 1250 A a 690 V (IEC) / 700 V (UL), cuenta con un indicador de estado superior (TN/110 Tipo T) y etiquetas atornilladas con centro ranurado según DIN 43653. Este artículo se vende en paquetes de 2 unidades. Es adecuado para bus común de CC, variadores de CC, convertidores/rectificadores de potencia y protección general de semiconductores donde se requiere una alta capacidad de interrupción.

Características principales:

• Alta capacidad de interrupción: 200 kA
• Categoría de utilización: aR (protección de semiconductores acompañada)
• Indicador de estado del fusible superior (TN/110 Tipo T)
• Cuerpo cuadrado, tamaño 3; etiquetas atornilladas con centro ranurado según DIN 43653
• Reconocido por UL y clasificado por IEC; compatible con CE y RoHS
• Diseño mecánico robusto con terminales M10 y conexiones de centro a centro de 108 mm

Especificaciones técnicas:

• Clasificaciones eléctricas: 1250 A; 690 V CA (IEC) / 700 V (UL)
• Capacidad de corte: 200 kA (CA)
• Prearco I²t: 69.500 A²s (a 660 V)
• Compensación I²t: 1.950.000 A²s (a 660 V)
• Pérdidas de potencia: 140 W (a corriente nominal)
• Construcción: Cuerpo cuadrado, extremo de la hoja x extremo de la hoja; etiquetas atornilladas con centro ranurado
• Tamaño/estándar: Tamaño 3, DIN 43653; dimensión de montaje M10; distancia entre centros 108 mm
• Indicador: Indicador de estado del fusible superior, TN/110 tipo T (para compatibilidad con microinterruptores)
• Dimensiones (aprox.): 168 mm (largo) x 95 mm (ancho) x 76 mm (alto)
• Peso: 900 g (por fusible)
• Certificaciones/cumplimiento: Reconocido por UL; clasificado por IEC; marcado CE; compatible con RoHS
• Aplicaciones típicas: Protección de semiconductores, bus común de CC, variadores de CC, convertidores/rectificadores de potencia

Aplicaciones:

• Protección de dispositivos semiconductores en convertidores de potencia y rectificadores
• Variadores de CC y protección del bus común de CC
• Sistemas industriales de alta energía que requieren fusibles aR de alta velocidad con alta capacidad de interrupción
• Paneles que utilizan fusibles de cuerpo cuadrado DIN 43653 tamaño 3 con indicadores superiores y soportes M10
