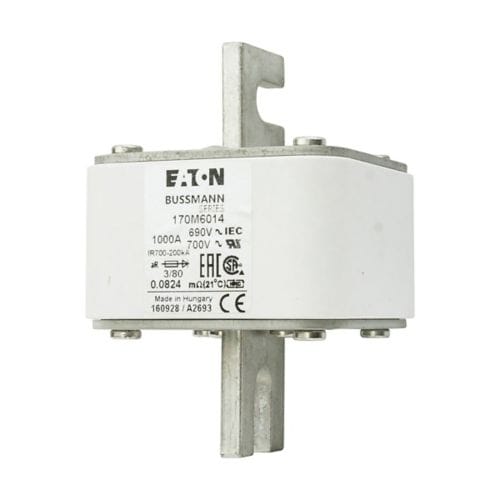

Eaton Bussmann 170M6014 — Fusible de alta velocidad de cuerpo cuadrado DIN 43653, 1000 A, 690 V CA (IEC)/700 V CA (UL), protección de semiconductores aR, tamaño 3, indicador visual superior (/80), etiquetas ranuradas con pernos, 200 kAIC — Paquete de 3

El Eaton Bussmann 170M6014 es un fusible de alta velocidad de cuerpo cuadrado DIN 43653 diseñado para la protección de semiconductores y electrónica de potencia. Diseñado para aplicaciones industriales pesadas (convertidores de potencia, rectificadores, buses de CC y variadores), este fusible de tamaño 3 cuenta con lengüetas atornilladas con centro ranurado (extremo de cuchilla × extremo de cuchilla), montaje con perno M10 y un indicador visual de estado superior (/80). Este producto se suministra en paquetes de 3.

Especificaciones clave

• Fabricante/Marca: Eaton (Bussmann)
• Número de pieza del fabricante: 170M6014
• Código de modelo: FUSIBLE 1000A 690V 3/80 AR UC
• Serie/Tipo: Fusible de alta velocidad de cuerpo cuadrado DIN 43653, clase aR (semiconductor)
• Amperaje nominal: 1000 A
• Categoría de utilización: aR (protección de semiconductores acompañada)
• Tamaño del fusible/tamaño de construcción: Tamaño 3 (DIN 43653)
• Voltaje nominal (CA): 690 VCA (IEC) — clasificación principal mostrada; 700 VCA (UL) listado
• Capacidad de interrupción/desconexión: 200 kA (200 kAIC)
• Indicador de fusible: Indicador de estado visual superior (/80)
• Conexión/terminación: Etiquetas atornilladas con centro ranurado (extremo de la cuchilla × extremo de la cuchilla)
• Distancia entre centros de las conexiones: 78 mm
• Dimensión de montaje/perno: M10
• Tipo de corriente: CA
• Compensación (I2t): 945.000 a 660 V (datos del fabricante)
• Prearco (I2t): 140.000 (datos del fabricante)
• Pérdidas de vatios: 125 W
• Forma/carcasa: Cuerpo cuadrado, lengüetas atornilladas ranuradas
• Embalaje: Estándar — paquete de 3
• UPC: 051712792059; EAN: 5996516017296
• Cumplimiento/certificaciones: marcado CE, compatible con RoHS, clasificación IEC, reconocido por UL

Características y beneficios

• Alta capacidad de interrupción (200 kAIC) adecuada para la eliminación de fallas en industrias pesadas.
• Característica aR optimizada para una protección rápida y confiable de semiconductores de potencia.
• Construcción DIN 43653 de tamaño 3 con etiquetas atornilladas ranuradas robustas y montaje con perno prisionero M10 para conexiones seguras de baja inductancia a corrientes altas.
• El indicador visual superior (/80) permite una rápida verificación del estado del fusible y reduce el tiempo de inactividad por mantenimiento.
• Alta capacidad de compensación de I2t para características definidas de paso de energía en aplicaciones de electrónica de potencia.

Aplicaciones típicas

• Protección de semiconductores (módulos IGBT/tiristores)
• Bus común de CC y variadores de CC (donde se utilizan fusibles con clasificación de CA en sistemas de CA)
• Convertidores de potencia, rectificadores y sistemas de energía industriales que requieren una limpieza rápida

Notas de instalación y manejo

• Instalar en soportes o disposiciones de montaje DIN 43653 compatibles; mantener un espacio de centro a centro de 78 mm y utilizar pernos M10 según lo especificado.
• Utilice los accesorios indicadores de fusibles (/80) indicados únicamente según lo especificado por Eaton.
• Reemplace únicamente con fusibles Eaton DIN 43653 tamaño 3 aR idénticos para preservar las características de protección y el rendimiento I2t.
• Tenga en cuenta el voltaje nominal y la capacidad de interrupción para un funcionamiento seguro.

Pedidos y recursos

• Pedido por Eaton Bussmann 170M6014. Consulte las hojas de datos de Eaton/Bussmann para ver los planos mecánicos completos, las curvas I²t y la compatibilidad de accesorios.
