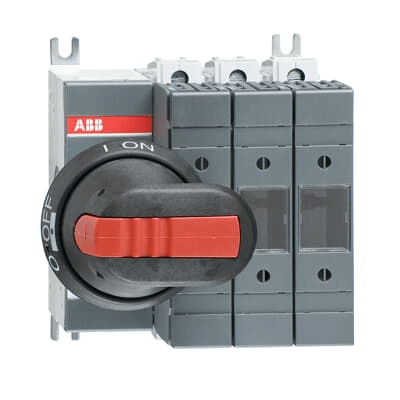

Interruptor seccionador fusible ABB OS32GD03P, 32 A, 690 V CA, 3 polos DIN NH000, accionamiento frontal (manija y eje incluidos)

El ABB OS32GD03P es un interruptor-seccionador fusible tripolar de alto rendimiento, diseñado para un control seguro de circuitos y una protección fiable contra sobrecorrientes en entornos industriales. Diseñado para su uso con cartuchos fusibles DIN NH000, este dispositivo de accionamiento frontal sirve tanto como seccionador manual como punto de protección con fusibles para motores y circuitos de distribución. Cada unidad se suministra como un kit completo, que incluye una resistente empuñadura de pistola y un eje de transmisión ajustable, lo que garantiza una instalación sencilla en cuadros de distribución y paneles de control de baja tensión.

Características principales

• Protección superior: Proporciona seguridad de circuito de alto nivel con una corriente de cortocircuito condicional nominal de hasta 100 kA a 500 V y 80 kA a 690 V.
• Alta resistencia de aislamiento: Cuenta con una tensión nominal soportada al impulso (Uimp) de 12 kV y una tensión nominal de aislamiento (Ui) de 1000 V, lo que proporciona máxima confiabilidad durante sobretensiones.
• Eficiencia energética: El diseño interno optimizado da como resultado una pérdida de potencia extremadamente baja de solo 1 W por polo, lo que reduce la disipación de calor dentro del gabinete.
• Instalación flexible: Admite montaje en base con opciones de entrada de cable flexibles (superior/inferior) y se adapta a secciones transversales de cable de 2,5 mm² a 25 mm².
• Cumplimiento de estándares industriales: Totalmente compatible con los estándares IEC 60947-3, lo que garantiza la seguridad y el rendimiento en aplicaciones exigentes AC-23A.

Especificaciones técnicas

• Marca: TEJIDO
• Modelo: OS32GD03P
• ID del producto: 1SCA115189R1001
• Número de polos: 3
• Corriente nominal de funcionamiento (Ie): 32A
• Tensión nominal de funcionamiento (Ue): 690 VCA
• Tamaño de fusible compatible: NH000
• Sistema de fusibles: ESTRUENDO
• Clasificación del recinto: IP20
• Mecanismo de funcionamiento: 03 (Lado izquierdo)
• Tipo de conexión: Terminales de tornillo (hexágono 4)
• Par de apriete: 3 – 4 N·m
• Potencia operativa (AC-23A): 15 kW a 400 V / 22 kW a 690 V
• Dimensiones: 112 mm (ancho) x 125 mm (alto) x 121 mm (profundidad)
• Peso neto: 1,18 kilogramos
