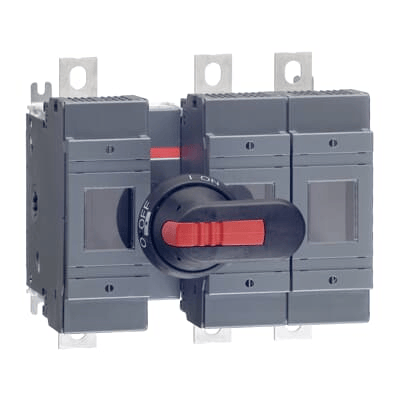

Fusible de interruptor ABB OS250D12P, 3 polos, 250 A, 690 V CA, accionamiento frontal DIN NH0/NH1 (manija y eje incluidos)

El ABB OS250D12P es un interruptor fusible de accionamiento frontal de 3 polos y alto rendimiento, diseñado para aplicaciones industriales de alta resistencia. Diseñado para ofrecer fiabilidad, este dispositivo integra la función de un interruptor-seccionador y una base para cartucho fusible, proporcionando un aislamiento robusto y protección para circuitos eléctricos. Este modelo es compatible con fusibles DIN NH0 y NH1 e incluye una empuñadura tipo pistola y un eje ajustable para una instalación inmediata.

Características principales

• Seguridad superior: El grado de protección IP20 y una alta tensión de aislamiento nominal de 1000 V garantizan la seguridad del operador y la longevidad del equipo.
• Montaje variable: Instalación versátil con posiciones de terminales “Arriba adentro - Abajo afuera” o “Abajo adentro - Arriba afuera” para adaptarse a diversas configuraciones de gabinete.
• Alta capacidad de ruptura: Capaz de soportar una corriente de cortocircuito condicional de hasta 100 kA a 690 V.
• Kit completo: Incluye un mango de pistola de calidad profesional y un eje de montaje, lo que reduce la complejidad de adquisición.
• Rendimiento de servicio pesado: Optimizado para utilización AC-23A (conmutación de motor) con una potencia operativa nominal de hasta 250kW a 690V.

Especificaciones técnicas

• Marca: TEJIDO
• Número de catálogo: OS250D12P
• ID del producto: 1SCA022726R8380
• Número de polos: 3
• Corriente nominal (In): 250A
• Voltaje operativo nominal: 690 VCA
• Tamaños de fusibles compatibles: NH0, NH1
• Sistema de fusibles: Norma DIN
• Tensión nominal soportada al impulso (Uimp): 12 kV
• Tipo de terminal: Terminales de orejeta de 25 mm
• Par de apriete: 30 ... 44 N·m
• Tipo de montaje: Montaje de base
• Cumplimiento estándar: IEC 60947-3
• Dimensiones: 208 mm (ancho) x 193 mm (alto) x 154 mm (profundidad)
• Peso neto: 4,1 kilogramos
