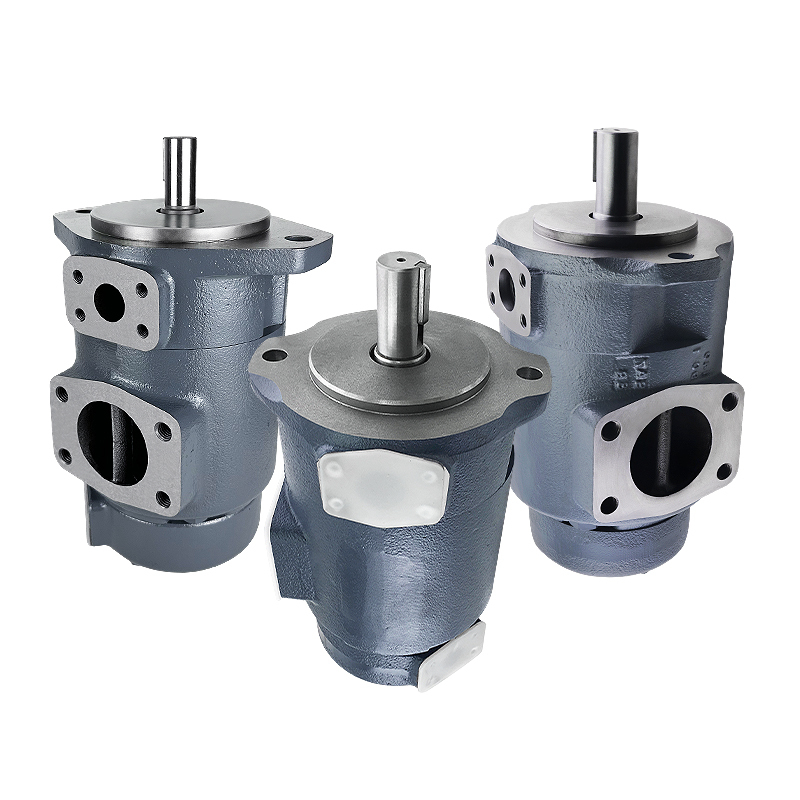

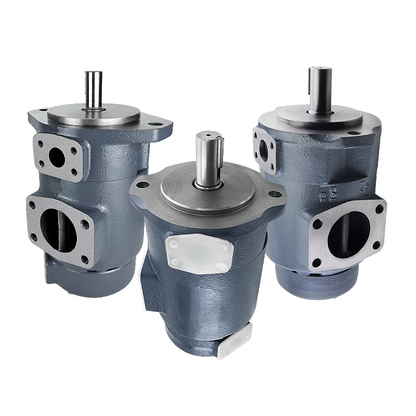

Flügelzellenpumpe der TOKIMEC SQP43-Serie, feste Verdrängung, geräuscharm, Industriehydraulik

Dreifache Flügelzellenpumpe mit festem Hubraum der Serie SQP43 von TOKYO KEIKI für fortschrittliche industrielle Hydrauliksysteme

Die TOKYO KEIKI SQP43-Serie repräsentiert eine hochmoderne Linie geräuscharmer Dreifach-Konstantschieberpumpen, die von TOKYO KEIKI (ehemals Tokimec) sorgfältig entwickelt wurden. Diese Serie wurde speziell für hochkomplexe und anspruchsvolle industrielle Hydraulikanwendungen entwickelt, die drei unabhängige Strömungskreisläufe oder synchronisierte Mehrstufenbetriebe erfordern. Sie bietet beispiellose Leistung, überlegene volumetrische Effizienz und deutlich reduzierte Betriebsgeräusche, selbst in intensivsten Schwerlastumgebungen. Die SQP43-Serie ist eine optimale Lösung für moderne Maschinen und Systeme, bei denen kompakte Mehrkreisleistung, Präzision und leiser Betrieb entscheidend sind.

Hauptmerkmale:

• Integriertes Dreifachpumpendesign: Verfügt über drei separate Konstantpumpenabschnitte auf einer einzigen Welle und bietet so eine äußerst kompakte Lösung zur Erzeugung mehrerer, unabhängiger Hydraulikströme aus einer einzigen Antriebsquelle. Diese Konstruktion ist entscheidend für komplexe Systeme mit unterschiedlichen Druck- und Durchflussanforderungen.

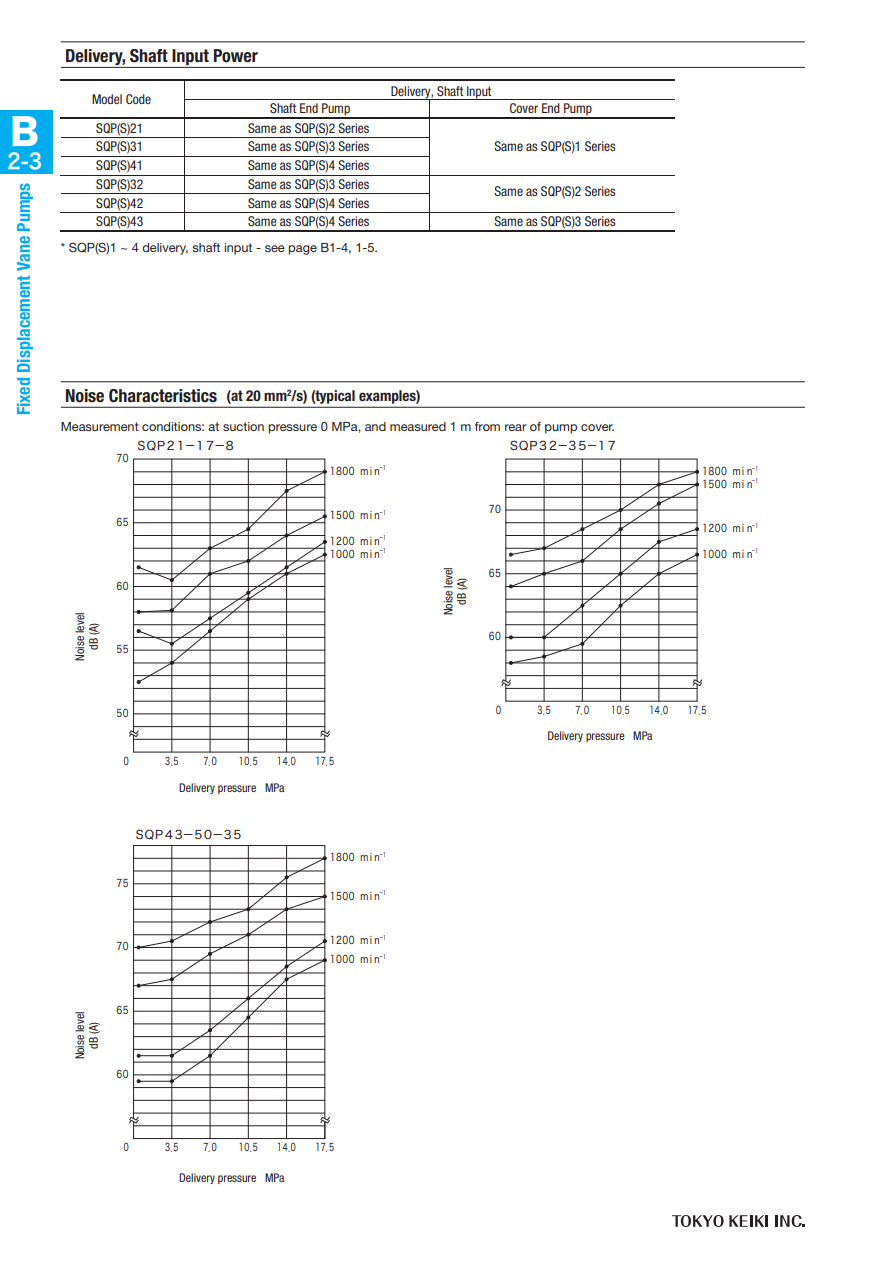

• Außergewöhnlich geringe Geräuschentwicklung: Durch eine ausgeklügelte Akustiktechnik erreicht die SQP43-Serie während des Betriebs einen bemerkenswert niedrigen Geräuschpegel und trägt so zu einer ruhigeren und angenehmeren Arbeitsumgebung bei, während gleichzeitig die strengen Lärmschutznormen der Industrie eingehalten werden.
• Konsistente feste Verschiebung: Jeder der drei Pumpenabschnitte liefert ein genau bestimmtes und konstantes Flüssigkeitsvolumen pro Umdrehung und gewährleistet so eine stabile, genaue und vorhersehbare Leistung für komplexe Steuerungssysteme und sequenzielle Vorgänge.
• Robuste und langlebige Konstruktion: Die SQP43-Serie wird mit der legendären Präzision von TOKYO KEIKI hergestellt und aus hochfesten Materialien gefertigt. Sie garantiert selbst bei Dauereinsatz in den härtesten Industrieumgebungen herausragende Zuverlässigkeit und eine lange Lebensdauer.
• Breite Flüssigkeitskompatibilität: Obwohl sie in erster Linie für Hydraulikflüssigkeiten auf Mineralölbasis optimiert sind, bieten bestimmte Modelle der Serie auch Kompatibilität mit F3 (Phosphatesterflüssigkeit) und F11 (Wasserglykolflüssigkeit) und sorgen so für die nötige Flexibilität für spezielle Anwendungen.
• Optimierte Raumnutzung: Die Dreifachpumpenkonfiguration spart im Vergleich zur Implementierung von drei Einzelpumpen erheblich Platz und ist daher eine unschätzbar wertvolle Komponente für kompakte Hydraulikaggregate und fortschrittliche integrierte Systeme.

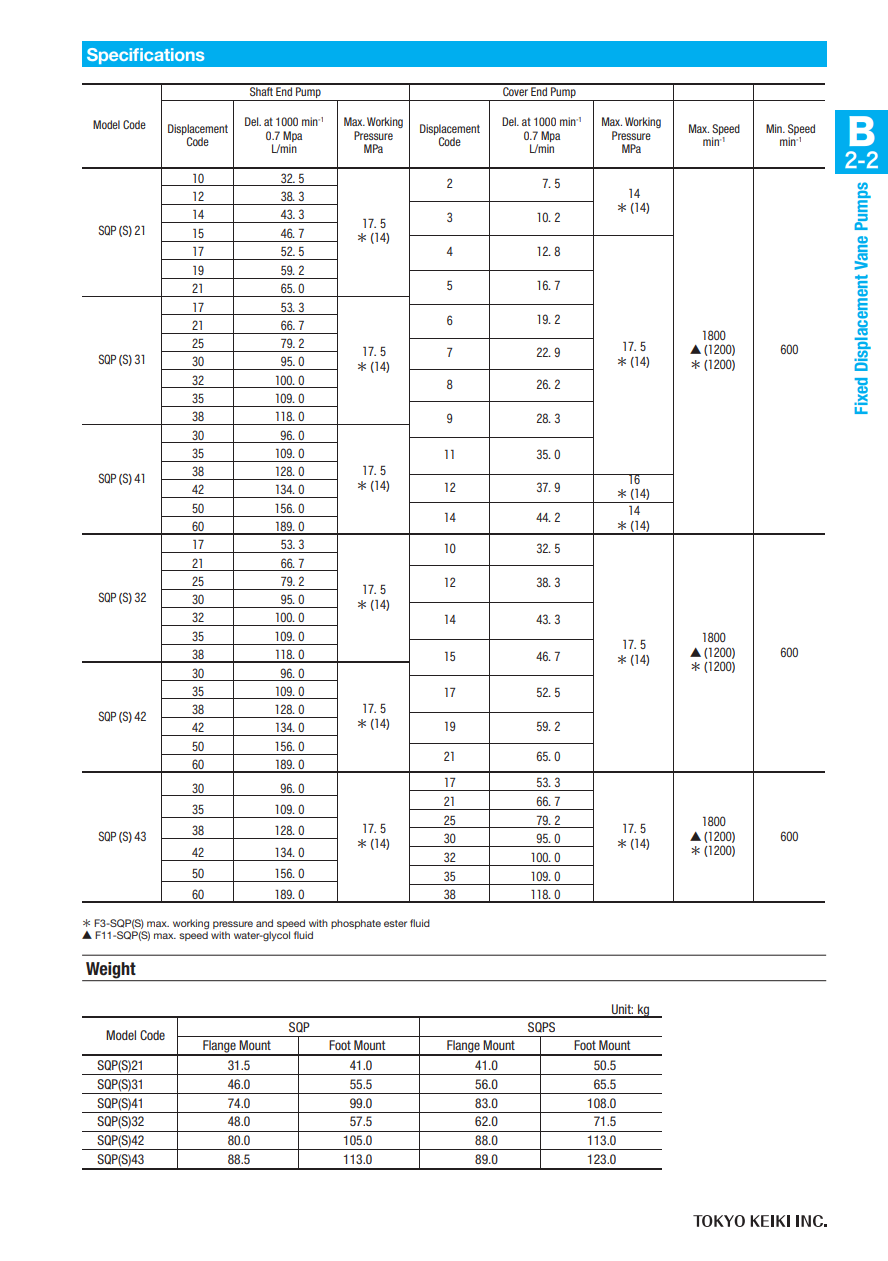

Spezifikationen (SQP(S)43-Serie – Allgemein):

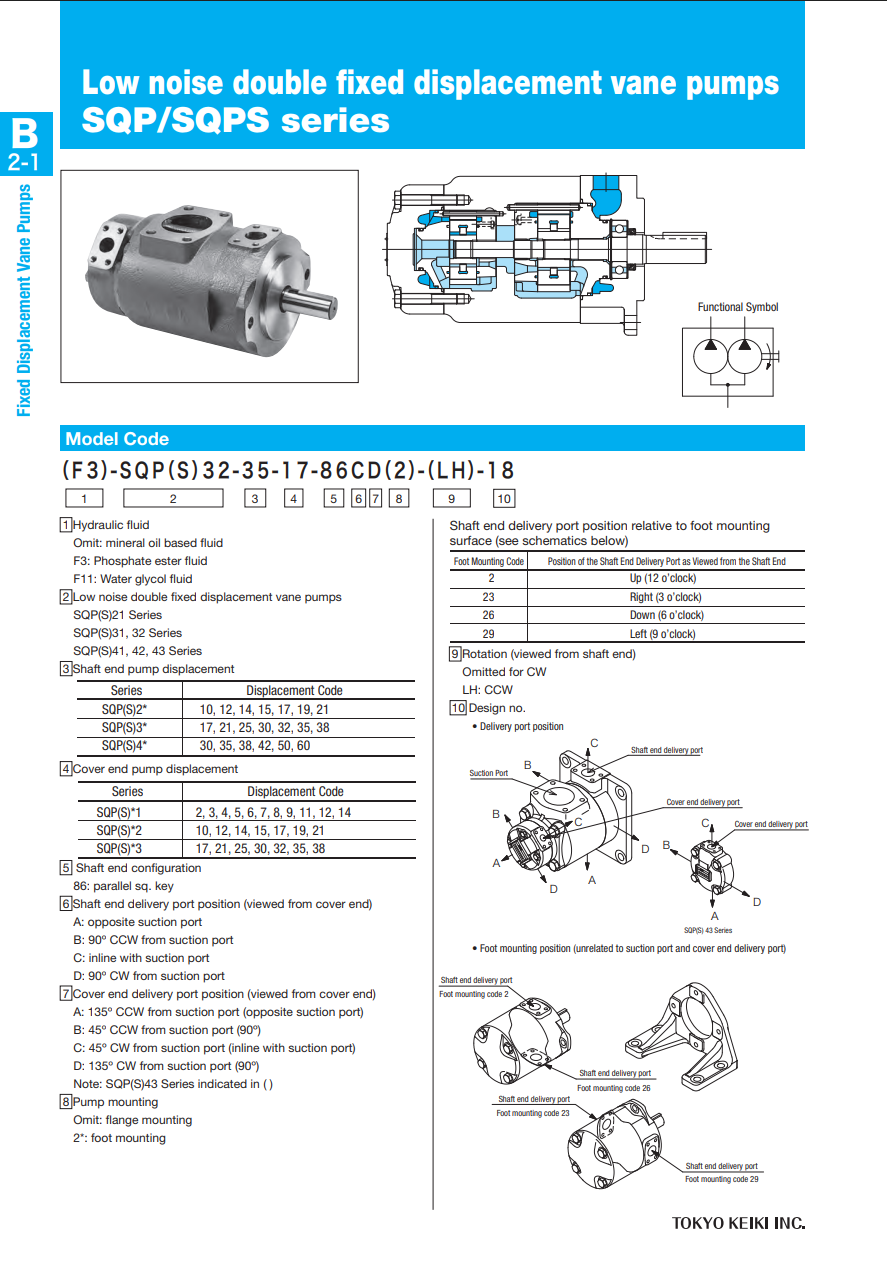

Die SQP(S)43-Serie umfasst drei Pumpenabschnitte: eine Wellenendpumpe, eine Mittelpumpe und eine Deckelendpumpe, jeweils mit einer Reihe verfügbarer Verdrängungsoptionen.

• Verdrängungsoptionen für Wellenendpumpen (Förderung bei 1000 min⁻¹, 0,7 MPa):
  • Code 30: 96,0 l/min
  • Code 35: 109,0 l/min
  • Code 38: 128,0 l/min
  • Code 42: 134,0 l/min
  • Code 50: 156,0 l/min
  • Code 60: 189,0 l/min
• Optionen für die mittlere Pumpenverdrängung (Förderung bei 1000 min⁻¹, 0,7 MPa):
  • Code 17: 53,3 l/min
  • Code 21: 66,7 l/min
  • Code 25: 79,2 l/min
  • Code 30: 95,0 l/min
  • Code 32: 100,0 l/min
  • Code 35: 109,0 l/min
  • Code 38: 118,0 l/min
• Optionen für die Verdrängung der Deckelendpumpe (Förderung bei 1000 min⁻¹, 0,7 MPa):
  • Code 10: 32,5 l/min
  • Code 12: 38,3 l/min
  • Code 14: 43,3 l/min
  • Code 15: 46,7 l/min
• Maximaler Betriebsdruck: Bis zu 17,5 MPa (Entscheidend ist, dass der maximale Betriebsdruck je nach Art der verwendeten Hydraulikflüssigkeit variieren kann. Bei Anwendungen mit F3-Phosphatester oder F11-Wasserglykolflüssigkeiten beachten Sie bitte immer das spezifische Datenblatt von TOKYO KEIKI für genaue Druckwerte und Betriebsgrenzen.)
• Höchstgeschwindigkeit: 1800 min⁻¹ (Bestimmte Flüssigkeitsarten oder besondere Betriebsbedingungen können eine reduzierte Maximaldrehzahl von 1200 min⁻¹ erforderlich machen.)
• Mindestgeschwindigkeit: 600 min⁻¹

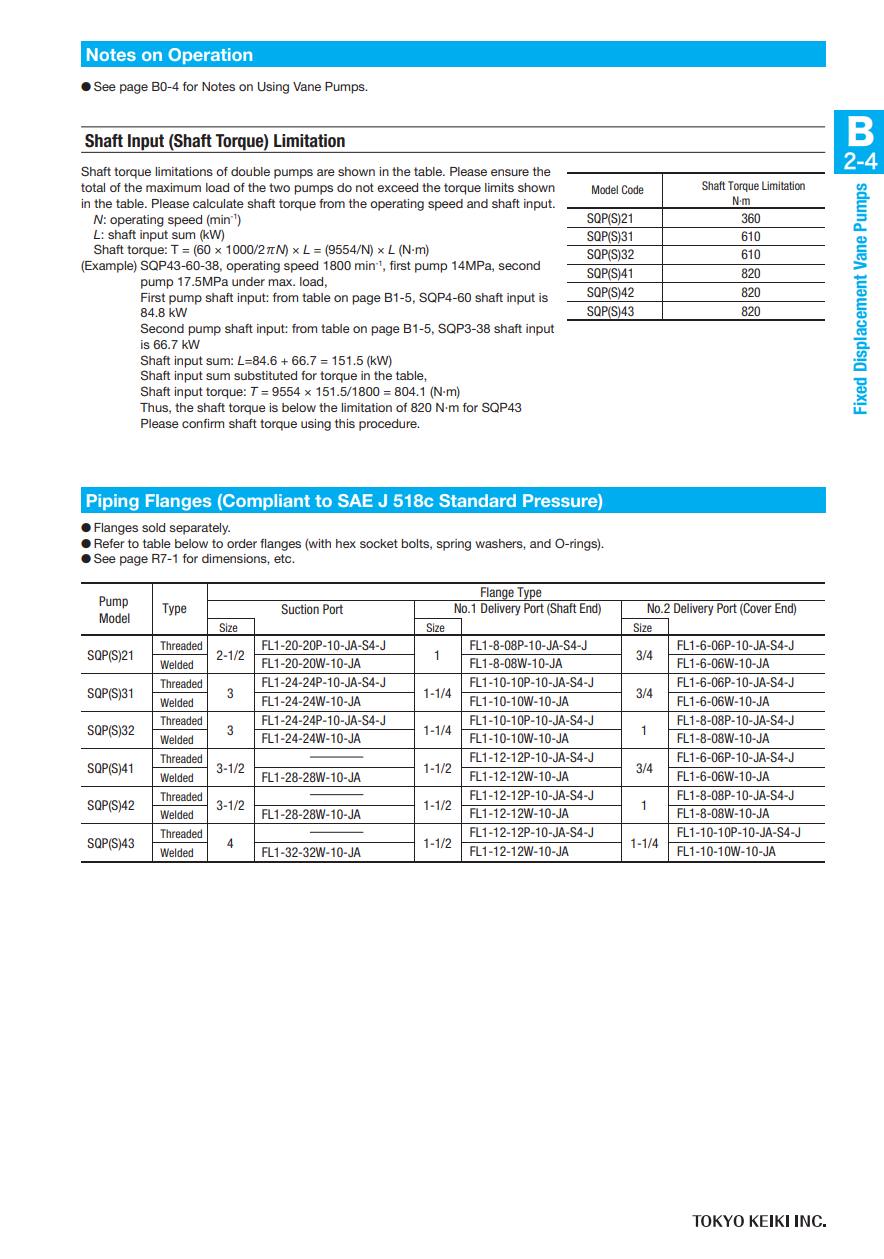

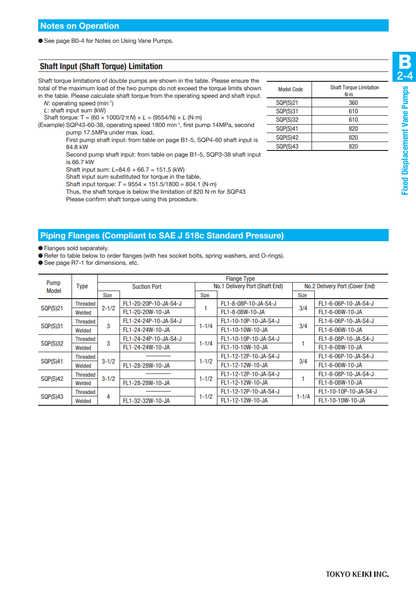

• Wellendrehmomentbegrenzung: 820 Nm

Hersteller:

TOKYO KEIKI INC. (ehemals Tokimec Inc.) ist ein weltweit führendes Unternehmen in der Entwicklung und Produktion von Hochleistungs-Hydraulikkomponenten und -systemen. Dank seiner langjährigen Erfahrung in der technischen Innovation und seines unermüdlichen Engagements für höchste Qualität liefert TOKYO KEIKI robuste, zuverlässige und hocheffiziente Fluidtechniklösungen, die für fortschrittliche Industrieprozesse weltweit unverzichtbar sind.
