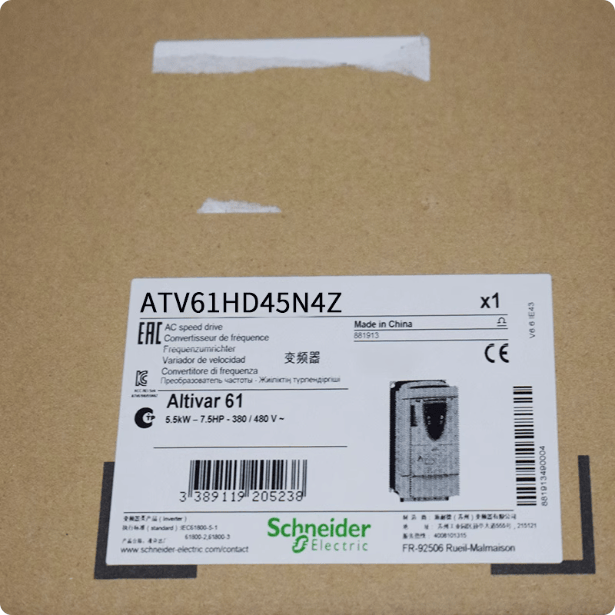

Schneider Electric Altivar ATV61HD45N4Z VFD, 60 PS (45 kW), 3-Phasen 380-480 V, IP20, Modbus, CANopen
Normaler Preis
$2,800.00 USD
Normaler Preis
Verkaufspreis
$2,800.00 USD
Versand wird beim Checkout berechnet
Anzahl
Verfügbarkeit für Abholungen konnte nicht geladen werden
Secure checkout via Credit Cards, PayPal & Bank Wire (T/T)
Überblick: Der Schneider Electric ATV61HD45N4Z ist ein nicht mehr erhältlicher Frequenzumrichter (FU) der Altivar 61-Serie, der für anspruchsvolle Industrieanwendungen wie Pumpen und Lüftungsanlagen entwickelt wurde. Dieser 45-kW-Umrichter (60 PS) arbeitet mit 380–480 V, 3-phasig und bietet eine umfassende Auswahl an Regelungsmodi, darunter sensorlose Flussvektorregelung für hohe Leistung. Er ist in einem Gehäuse mit Schutzart IP20 im oberen Bereich untergebracht und bietet vielfältige Kommunikations- und E/A-Erweiterungsmöglichkeiten über optionale Karten.
Hauptmerkmale:
- Hohe Nennleistung: 45 kW (60 PS) zum Antreiben großer Drehstrommotoren.
- Breiter Spannungsbereich: Betrieb mit 380 V bis 480 V Wechselstrom, 3-phasig, mit einer Toleranz von -15 % bis +10 %.
- Erweiterte Motorsteuerung: Unterstützt Spannungs-/Frequenzsteuerung (U/f), sensorlose Flussvektorsteuerung und Synchronmotorsteuerungsprofile.
- Flexible Kommunikation: Integrierte Modbus- und CANopen-Anschlüsse sowie Unterstützung für zahlreiche optionale Kommunikationskarten (Profibus DP, EtherNet/IP, DeviceNet usw.).
- Integrierte Sicherheit: Verfügt über einen Safe Torque Off (STO) Eingang (PWR) für sicherheitsbedingte Abschaltungen.
- Robustes Design: Entspricht mehreren Industriestandards (IEC, UL, CSA) und bietet je nach Installation verschiedene IP-Schutzarten (IP20, IP21, IP41, IP54).
| Produkt-ID / Artikelnummer | ATV61HD45N4Z |
| EAN / GTIN | 3389119205313 |
| Marke | Schneider Electric |
| Serie | Altivar 61 |
| Produkttyp | Drehzahlregelung |
| Motorleistung | 45 kW |
| PS | 60 PS |
| Versorgungsspannung | 380…480 V Wechselstrom |
| Versorgungsphasen | 3 |
| Netzstrom (380 V) | 104 A |
| Netzstrom (480 V) | 85 A |
| Dauerstrom (12 kHz, 380 V) | 94 A |
| Dauerstrom (12 kHz, 460 V) | 77 A |
| Ausgangsfrequenzbereich | 0,1…500 Hz |
| Nennschaltfrequenz | 12 kHz |
| Schaltfrequenzbereich | 1…16 kHz einstellbar |
| Steuermodi | Spannungs-/Frequenzverhältnis (2 & 5 Punkte), sensorlose Flussvektorsteuerung, Synchronmotorsteuerung |
| Analogeingänge | 2 (AI1: +/-10V, AI2: 0-20mA / 0-10V) |
| Analogausgänge | 1 (AO1: 0-20mA / 0-10V) |
| Diskrete Eingänge | 7 programmierbare (LI1...LI6, PWR) |
| Relaisausgänge | 2 konfigurierbar (R1: NO/NC, R2: NO) |
| Kommunikationsanschlüsse | Modbus (RJ45 Front- und Terminalanschluss), CANopen (SUB-D 9) |
| Schutzart (IP) | IP20 (oberer Teil), IP21, IP41, IP54 (unterer Teil) |
| Betriebstemperatur | -10…50 °C (14…122 °F) ohne Leistungsreduzierung; 50…60 °C (122…140 °F) mit Leistungsreduzierung |
| Lagertemperatur | -25…70 °C (-13…158 °F) |
| Relative Luftfeuchtigkeit | 5…95 % ohne Kondensation |
| Betriebshöhe | ≤ 1000 m (3280 ft) ohne Leistungsreduzierung; 1000–3000 m mit Leistungsreduzierung |
| Abmessungen (B x H x T) | 320 x 630 x 290 mm (12,6 x 24,8 x 11,4 Zoll) |
| Nettogewicht | 44 kg (97 lb) |
| Standards | IEC 61800-3, IEC 61800-5-1, UL, CSA, GOST, CE |
| Status | Eingestellt (1. Januar 2017). Serviceende: 31. Dezember 2025. |
