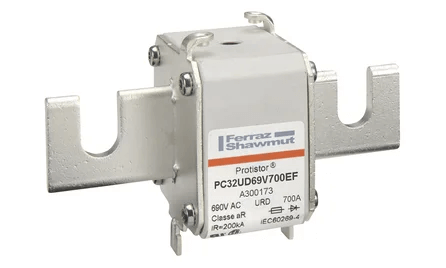

Mersen PC32UD69V700EF Protistor-Sicherung, 700 A, 690 V AC, Baugröße 32 aR, Hochgeschwindigkeits-Vierkantgehäuse mit EF-Schraubkontakten – 3er-Pack

Die Mersen Protistor® PC32UD69V700EF (Artikelnummer K300073) ist eine industrietaugliche, ultraschnelle Sicherung mit quadratischem Gehäuse, die speziell für den Schutz von Leistungshalbleiterbauelementen mit hoher Kapazität entwickelt wurde. Mit einem Nennstrom von 700 A und einer Nennspannung von 690 V AC bietet diese Sicherung der Baugröße 32 aR eine hervorragende Strombegrenzung und eine extrem niedrige Durchlassenergie (I²t). Sie ist zum Schutz empfindlicher elektronischer Bauteile wie Thyristoren, Dioden und IGBT-Module in Hochleistungsanwendungen wie Großgleichrichtern, AC/DC-Motorantrieben und statischen Umschaltern konzipiert.

Die Sicherung PC32UD69V700EF ist mit einem hochwertigen Keramikgehäuse und versilberten EF-Kupferanschlüssen (End Fixed Bolted Blades) ausgestattet und gewährleistet so optimalen elektrischen Kontakt und effizientes Wärmemanagement auch unter hoher Last. Die internen Reinsilberelemente in Kombination mit hochreinem Quarzsand sorgen für schnelles Löschen des Lichtbogens und ein hohes Abschaltvermögen von 200 kA. Dieses Modell verfügt über einen integrierten mechanischen Zünder vom Typ K, der die Funktionsprüfung der Sicherung visuell bestätigt und die Integration von Mikroschaltern zur Fernüberwachung ermöglicht.

Technische Spezifikationen

• Hersteller: Mersen
• Katalognummer: PC32UD69V700EF
• Artikelnummer: K300073
• Stromstärke: 700A
• Nennspannung: 690 V Wechselstrom (IEC) / 700 V Wechselstrom (UL)
• Abschaltvermögen (Ausschaltkapazität): 200 kA bei 690 V Wechselstrom
• Betriebsklasse: aR (Ultraschnell wirkend)
• Produktgröße: 32
• Montagekonfiguration: EF (Endfixierte/Verschraubte Klingen)
• Anzeigesystem: Integrierter mechanischer Zünder (Typ K)
• Vor dem Bogen I²t: 130 kA²s
• Gesamtlöschstrom I²t bei Nennspannung: 915 kA²s
• Verlustleistung bei Nennstrom: 110 W
• Einhaltung von Standards: IEC 60269-4, UL 248-13-anerkannt, RoHS-konform
• Menge: 3er-Pack
