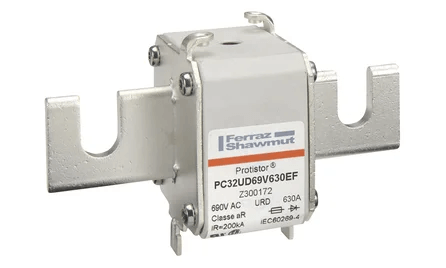

Mersen PC32UD69V630EF Protistor-Sicherung, 630 A, 690 V AC, Baugröße 32 aR, Hochgeschwindigkeits-Vierkantgehäuse mit EF-Schraubkontakten – 3er-Pack

Die Mersen Protistor® PC32UD69V630EF (Artikelnummer J300072) ist eine hochkapazitive, ultraschnell ansprechende quadratische Sicherung, die speziell für den Schutz von Leistungshalbleiterbauelementen entwickelt wurde. Mit einem Nennstrom von 630 A und einer Nennspannung von 690 V AC bietet diese Sicherung der Baugröße 32 aR eine hervorragende Strombegrenzung und eine sehr geringe Durchlassenergie (I²t). Sie ist für kritische Industrieanwendungen konzipiert, darunter große Stromrichter, Frequenzumrichter und Hochleistungsgleichrichter, bei denen der Schutz von Bauteilen wie Thyristoren und IGBTs von höchster Bedeutung ist.

Die Sicherung verfügt über ein robustes Keramikgehäuse und versilberte Kupferanschlüsse in EF-Bauform (End Fixed Bolted Blades) für optimale elektrische Leitfähigkeit und Wärmeableitung. Im Inneren sorgen Reinsilberelemente und hochwertiger Quarzsand für eine schnelle Lichtbogenlöschung und ein hohes Abschaltvermögen von 200 kA. Dieses Modell besitzt einen integrierten mechanischen Zünder vom Typ K zur optischen Anzeige des Sicherungsbetriebs und ist mit Mikroschaltern für die Fernüberwachung in industriellen Schaltschränken kompatibel.

Technische Spezifikationen

• Hersteller: Mersen
• Katalognummer: PC32UD69V630EF
• Artikelnummer: J300072
• Stromstärke: 630A
• Nennspannung: 690 V Wechselstrom (IEC) / 700 V Wechselstrom (UL)
• Abschaltvermögen (Ausschaltkapazität): 200 kA bei 690 V Wechselstrom
• Betriebsklasse: aR (Ultraschnell wirkend)
• Produktgröße: 32
• Montagekonfiguration: EF (Endfixierte/Verschraubte Klingen)
• Anzeigesystem: Integrierter mechanischer Zünder (Typ K)
• Vor dem Bogen I²t: 85 kA²s
• Gesamtlöschstrom I²t bei Nennspannung: 600 kA²s
• Verlustleistung bei Nennstrom: 105 W
• Einhaltung von Standards: IEC 60269-4, UL 248-13-anerkannt, RoHS-konform
• Menge: 3er-Pack
