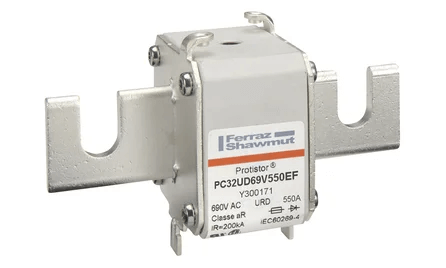

Mersen PC32UD69V550EF Protistor-Sicherung, 550 A, 690 V AC, Baugröße 32 aR, Hochgeschwindigkeits-Vierkantgehäuse mit EF-Schraubkontakten – 3er-Pack

Die Mersen Protistor® PC32UD69V550EF (Artikelnummer H300071) ist eine professionelle, ultraschnell ansprechende Sicherung mit quadratischem Gehäuse, die speziell für den Schutz von Leistungshalbleiterbauelementen entwickelt wurde. Mit einem Nennstrom von 550 A und einer Nennspannung von 690 V AC ist diese Sicherung der Baugröße 32 aR so konstruiert, dass sie die Durchlassenergie (I²t) minimiert und eine hervorragende Strombegrenzung gewährleistet. Sie eignet sich ideal zum Schutz empfindlicher Leistungselektronik, darunter Thyristoren, GTOs und IGBT-Module, beispielsweise in industriellen Motorantrieben, USV-Anlagen und Traktionsumrichtern.

Die Sicherung PC32UD69V550EF zeichnet sich durch ein Hochleistungskeramikgehäuse und versilberte EF-Kupferanschlüsse (End Fixed Bolted Blades) aus und gewährleistet geringe Verlustleistung und hohe thermische Stabilität. Die internen Sicherungselemente bestehen aus Reinasilber und sind von hochreinem Quarzsand umgeben, um ein schnelles Erlöschen des Lichtbogens und ein hohes Abschaltvermögen von 200 kA zu gewährleisten. Dieses Modell verfügt über einen integrierten mechanischen Zünder vom Typ K zur optischen Betriebsanzeige, der auch zur Ansteuerung externer Mikroschalter für die Fernsignalisierung verwendet werden kann.

Technische Spezifikationen

• Hersteller: Mersen
• Katalognummer: PC32UD69V550EF
• Artikelnummer: H300071
• Stromstärke: 550 A
• Nennspannung: 690 V Wechselstrom (IEC) / 700 V Wechselstrom (UL)
• Abschaltvermögen (Ausschaltkapazität): 200 kA bei 690 V Wechselstrom
• Betriebsklasse: aR (Ultraschnell wirkend)
• Produktgröße: 32
• Montagekonfiguration: EF (Endfixierte/Verschraubte Klingen)
• Anzeigesystem: Integrierter mechanischer Zünder (Typ K)
• Vor dem Bogen I²t: 51 kA²s
• Gesamtlöschstrom I²t bei Nennspannung: 360 kA²s
• Verlustleistung bei Nennstrom: 95 W
• Einhaltung von Standards: IEC 60269-4, UL 248-13-anerkannt, RoHS-konform
• Menge: 3er-Pack
