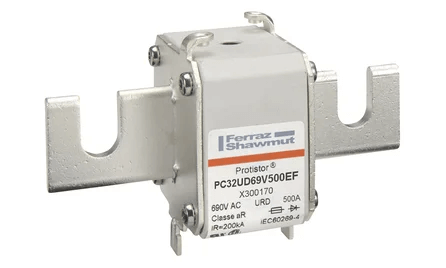

Mersen PC32UD69V500EF Protistor-Sicherung, 500 A, 690 V AC, Baugröße 32 aR, Hochgeschwindigkeits-Vierkantgehäuse mit EF-Schraubkontakten – 3er-Pack

Die Mersen Protistor® PC32UD69V500EF (Artikelnummer G300070) ist eine hochleistungsfähige, ultraschnell ansprechende quadratische Sicherung zum Schutz von Leistungshalbleiterbauelementen. Mit einem Nennstrom von 500 A und einer Nennspannung von 690 V AC bietet diese Sicherung der Baugröße 32 aR optimalen Schutz für Leistungselektronik wie Thyristoren, Dioden und IGBT-Module. Sie ist optimiert für industrielle Hochleistungsanwendungen wie AC/DC-Antriebe, große USV-Anlagen und Stromrichter, bei denen eine schnelle Unterbrechung von Fehlerströmen und eine geringe Durchlassenergie (I²t) unerlässlich sind.

Die Sicherung besteht aus einem hochbeständigen Keramikkörper und versilberten EF-Kupferanschlüssen (End Fixed Bolted Blades), was einen geringen Kontaktwiderstand und ein effizientes Wärmemanagement gewährleistet. Im Inneren sorgen Reinsilberelemente und hochreiner Quarzsand für eine schnelle Lichtbogenlöschung und ein hohes Abschaltvermögen von 200 kA. Dieses Modell verfügt über einen integrierten mechanischen Zünder vom Typ K, der eine optische Statusanzeige ermöglicht und den Einsatz von Hilfsmikroschaltern für die Fernüberwachung und die automatische Systemabschaltung erleichtert.

Technische Spezifikationen

• Hersteller: Mersen
• Katalognummer: PC32UD69V500EF
• Artikelnummer: G300070
• Stromstärke: 500 A
• Nennspannung: 690 V Wechselstrom (IEC) / 700 V Wechselstrom (UL)
• Abschaltvermögen (Ausschaltkapazität): 200 kA bei 690 V Wechselstrom
• Betriebsklasse: aR (Ultraschnell wirkend)
• Produktgröße: 32
• Montagekonfiguration: EF (Endfixierte/Verschraubte Klingen)
• Anzeigesystem: Integrierter mechanischer Zünder (Typ K)
• Vor dem Bogen I²t: 36 kA²s
• Gesamtlöschstrom I²t bei Nennspannung: 255 kA²s
• Verlustleistung bei Nennstrom: 90 W
• Einhaltung von Standards: IEC 60269-4, UL 248-13-anerkannt, RoHS-konform
• Menge: 3er-Pack
