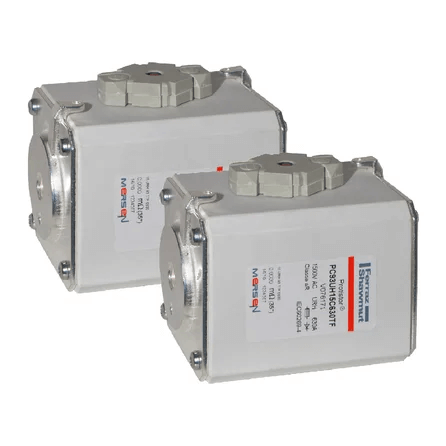

Mersen PC293UG15C750TF Protistor Hochgeschwindigkeitssicherung, 750A 1500VAC, Größe 2x93 aR, quadratisches Gehäuse, bündiges Ende mit Schließer (Y076246)

Mersen Protistor® Hochgeschwindigkeits-Halbleitersicherung | 750 A 1500 V AC

Die Mersen PC293UG15C750TF (Referenznummer: Y076246) ist eine Hochleistungssicherung mit ultraschneller Auslösung aus der renommierten Protistor® PSC Square Body-Serie. Diese 2x93-Doppelkörpersicherung bietet optimalen Schutz für Halbleiterbauelemente und ist für einen Nennstrom von 750 A und eine hohe Spannungsfestigkeit von 1500 V AC ausgelegt. Sie eignet sich für anspruchsvolle industrielle Leistungselektronikanwendungen wie große Stromrichter, USV-Anlagen, Motorantriebe und Anlagen zur chemischen Elektrolyse.

Diese Sicherung der Nutzungskategorie „aR“ bietet einen speziellen Kurzschlussschutz im Teilbereich für Bauteile wie Dioden, Thyristoren und IGBTs. Sie ist für extrem niedrige Durchlassstromwerte (I²t) und kurze Abschaltzeiten optimiert, um die Fehlerenergie zu minimieren und Schäden an empfindlichen Halbleiterübergängen zu verhindern. Die bündige Montage vom Typ C mit metrischem Innengewinde gewährleistet eine sichere und niederohmige Verbindung zu Stromschienen. Der integrierte mechanische Auslöser vom Typ TF ermöglicht die lokale Auslösungsanzeige und die Montage von Mikroschaltern zur Fernüberwachung von Fehlern und zur Systemverriegelung.

Hauptmerkmale:

• Ultraschnelle Wirkung: Spezielle aAR-Kennlinie zum Schutz von Leistungshalbleitern durch Begrenzung der Fehlerspitzenströme.
• Hochspannungsnennwerte: Ausgelegt für 1500 VAC, geeignet für Hochleistungsverteilungs- und -umwandlungsnetze.
• Doppelkörpergröße 2x93: Optimierte Geometrie für hohe Strombelastbarkeit und effizientes Wärmemanagement.
• Überlegene Bremsleistung: Kann Fehlerströme bis zu 150 kA bei 1500 VAC sicher unterbrechen.
• Zuverlässige Verbindung: Das flächenbündige metrische Gewindedesign gewährleistet eine kompakte Bauweise und eine Installation mit geringer Induktivität.
• Fehlerüberwachung: Der integrierte TF-Zünder bietet eine sofortige visuelle Statusanzeige und unterstützt automatisierte Systemwarnungen durch die Integration von Mikroschaltern.

Technische Spezifikationen:

• Hersteller: Mersen
• Serie: Protistor® Square Body PSC
• Katalognummer: PC293UG15C750TF
• Referenznummer: Y076246
• Nennstrom (in): 750 A
• Nennspannung (Un): 1500 V AC
• Nutzungskategorie: aR
• Bruchfestigkeit: 150 kA
• Sicherungsgröße: Größe 2x93
• Montageart: Bündiges Ende (metrisches Gewinde)
• Indikator: Mechanischer Zünder (Typ TF)
• Einhaltung von Standards: IEC 60269-4
