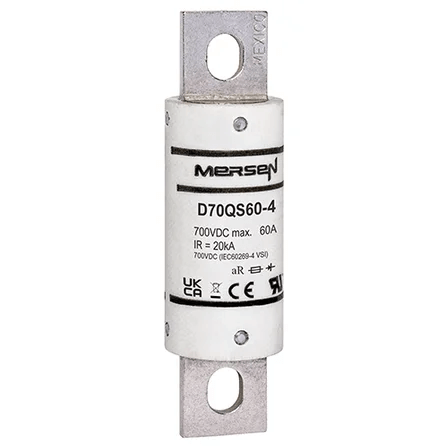

Mersen D70QS60-4 Hochgeschwindigkeits-Gleichstromsicherung der Serie D70QS, 700 V DC, 60 A AR, 3,63 Zoll rundes Gehäuse – 5er-Pack

Überblick: Die Mersen D70QS60-4 ist eine nordamerikanische, runde Hochgeschwindigkeits-Halbleitersicherung der Serie D70QS. Mit einem Nennstrom von 60 A bei 700 V DC, einer Ansprechzeit (L/R) von ≤ 1 ms und einem Abschaltvermögen von 20 kA bietet sie schnellen Schutz für Gleichstrom-Leistungselektronik und batteriebetriebene Geräte. Die Sicherung wird im 5er-Pack verkauft.

Hauptmerkmale:

• 700 VDC Nennspannung mit L/R ≤1 ms Zeitkonstante
• Hohes Abschaltvermögen: 20 kA DC IR
• aAR-Kennlinie für den Halbleiter-Kurzschlussschutz
• Niedriger I²t-Wert und geringe Leistungsverluste für verbesserten Geräteschutz
• Hervorragende Fahreigenschaften; vibrationsfeste Konstruktion
• UL-anerkannt; REACH/RoHS-konform

Technische Spezifikationen:

• Elektrische Daten: 60 A, 700 V DC, L/R ≤ 1 ms, 20 kA IR
• Verlustleistung: 1,8 W bei 0,5×In
• Mindestausschaltvermögen (MBC): 460 A bei 700 VDC; maximale Zeit zum Abschalten des MBC: 50 ms
• Abmessungen (D70QS 50–100 Rahmen): A=3,63 Zoll (92,2 mm), B=1,00 Zoll (25,4 mm), C=2,13 Zoll (54,1 mm), D=2,94 Zoll (74,7 mm), E=2,75 Zoll (69,8 mm), F=0,31 Zoll (7,9 mm), G=0,50 Zoll (19 mm), H=0,13 Zoll (3,2 mm)
• Gewicht: 99 g pro Sicherung
• Montage: „-4“-Anschluss; kompatibel mit 1SC/1MSC-Modulblöcken bis 400 A

Anwendungsbereiche:

• Batterielade- und -managementsysteme
• Energiespeichersysteme (ESS) und Batterietrenneinheiten (BDU)
• DC-Schnellladestationen und DC-Netze
• Backup-Schutz für Gleichstromrelais/Trennschalter/Schalter
• Schutz von USV-Anlagen und Wechselrichtern bis 700 VDC
