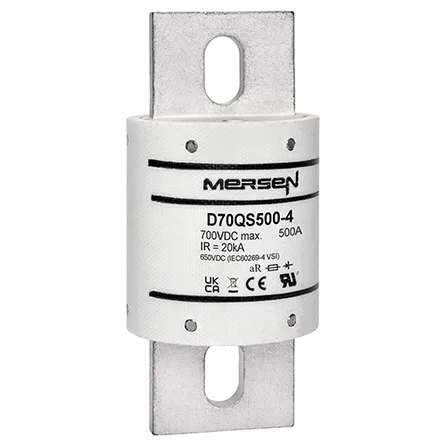

Mersen D70QS500-4 Hochgeschwindigkeits-Gleichstromsicherung der Serie D70QS, 700 V DC, 500 A AR, 20 kA IR, 4,47 Zoll rundes Gehäuse – 5er-Pack

Überblick: Die Mersen D70QS500-4 ist eine nordamerikanische, runde Hochgeschwindigkeits-Halbleitersicherung der Serie D70QS. Mit einem Nennstrom von 500 A bei 700 VDC (L/R ≤ 1 ms) und einem Abschaltvermögen von 20 kA bietet sie schnellen Kurzschlussschutz für Leistungselektronik, Energiespeichersysteme (ESS/BDU) und USV-/Wechselrichteranwendungen. Die Sicherung wird im 5er-Pack verkauft.

Hauptmerkmale:

• 700 VDC Nennspannung mit L/R ≤1 ms Zeitkonstante
• 20 kA Gleichstrom-Abschaltvermögen
• aAR-Charakteristik optimiert für Halbleiter-Kurzschlussschutz
• Niedriger I²t-Wert und geringe Wattverluste; hervorragende Zyklenfestigkeit und Vibrationsbeständigkeit
• UL-anerkannt; REACH/RoHS-konform

Technische Spezifikationen:

• Elektrische Nennwerte: 500 A, 700 VDC, L/R ≤1 ms, 20 kA IR
• Verlustleistung: 13,9 W bei 0,5×In
• Mindestausschaltvermögen (MBC): 2460 A bei 700 VDC; maximale Zeit zum Abschalten des MBC: 360 ms
• Abmessungen (450–600 A-Rahmen): A=4,47 Zoll (114 mm), B=2,00 Zoll (50,8 mm), C=2,22 Zoll (56,4 mm), D=3,53 Zoll (89,7 mm), E=2,91 Zoll (73,9 mm), F=0,41 Zoll (10,4 mm), G=1,50 Zoll (38,1 mm), H=0,25 Zoll (6,4 mm)
• Gewicht: 0,52 kg pro Sicherung
• Montage/Zubehör: kompatibel mit P243C-Sicherungsblöcken (D70QS 225–600 A) und 1SC/1MSC-Modulsicherungsblöcken (z. B. 1SC375/1SCM10 für 450–600 A)

Anwendungsbereiche:

• Energiespeichersysteme (ESS) und Batterietrenneinheiten (BDU)
• Batterielade- und -managementsysteme
• Gleichstrom-Schnellladestationen und Gleichstromverteilung
• Backup-Schutz für Gleichstromrelais/Trennschalter/Schalter
• USV- und Wechselrichterschutz bis 700 VDC
