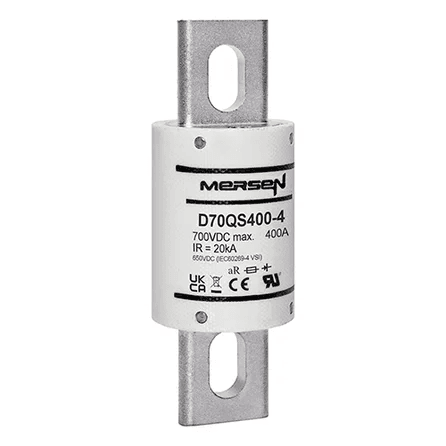

Mersen D70QS400-4 Hochgeschwindigkeits-Gleichstromsicherung der Serie D70QS, 700 V DC, 400 A AR, 4,34 Zoll rundes Gehäuse – 5er-Pack

Überblick: Die Mersen D70QS400-4 ist eine nordamerikanische, runde Hochgeschwindigkeits-Halbleitersicherung der Serie D70QS. Mit einem Nennstrom von 400 A bei 700 VDC, einer Ansprechzeit (L/R) von ≤ 1 ms und einem Abschaltvermögen von 20 kA bietet sie schnellen Kurzschlussschutz für Gleichstrom-Leistungselektronik und batteriebetriebene Systeme. Die Sicherung wird im 5er-Pack verkauft.

Hauptmerkmale:

• 700 VDC Nennspannung (L/R ≤1 ms) mit 20 kA Abschaltvermögen
• aAR-Kennlinie für den Halbleiter-Kurzschlussschutz
• Niedriger I²t-Wert und geringe Wattverluste für verbesserten Geräteschutz
• Hervorragende Fahreigenschaften; vibrationsfeste Konstruktion
• UL-anerkannt (UL-Datei E60314); REACH/RoHS-konform

Technische Spezifikationen:

• Elektrische Nennwerte: 400 A, 700 VDC, L/R ≤1 ms, 20 kA IR
• Verlustleistung: 11,7 W bei 0,5×In
• Mindestausschaltvermögen (MBC): 2100 A; maximale Zeit zum Abschalten des MBC: 140 ms
• Abmessungen (Rahmen D70QS 225–400): A=110 mm, B=38,1 mm, C=53,1 mm, D=86,6 mm, E=70,6 mm, F=10,4 mm, G=25,4 mm, H=6,4 mm
• Gewicht: 0,26 kg pro Sicherung
• Montage/Zubehör: kompatibel mit P243C-Sicherungsblöcken (D70QS 225–600 A) und 1SC/1MSC-Modulsicherungsblöcken (siehe Katalog)

Anwendungsbereiche:

• Energiespeichersysteme (ESS) und Batterietrenneinheiten (BDU)
• Batterielade- und -managementsysteme
• Gleichstrom-Schnellladestationen und Gleichstromnetze
• Backup-Schutz für Gleichstromrelais/Trennschalter/Schalter
• USV- und Wechselrichterschutz bis 700 VDC
