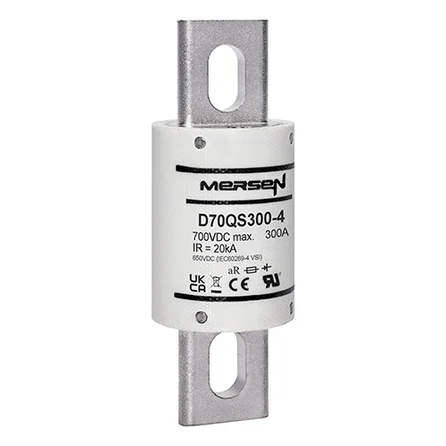

Mersen D70QS300-4 Hochgeschwindigkeits-Gleichstromsicherung der Serie D70QS, 700 V DC, 300 A AR, 20 kA IR, 4,34 Zoll rundes Gehäuse – 5er-Pack

Überblick: Die Mersen D70QS300-4 ist eine nordamerikanische, runde Hochgeschwindigkeits-Halbleitersicherung der Serie D70QS mit einer Nennstromstärke von 300 A bei 700 V DC, einer Ansprechzeit (L/R) von ≤ 1 ms und einem Abschaltvermögen von 20 kA. Die Sicherung wird im 5er-Pack angeboten. Sie bietet schnellen Kurzschlussschutz mit niedrigem Kurzschlussstrom (I²t) und geringer Verlustleistung für Gleichstrom-Leistungselektronik, Energiespeichersysteme (ESS/BDU) und USV-/Wechselrichteranwendungen.

Hauptmerkmale:

• 700 VDC Nennspannung; L/R ≤1 ms Zeitkonstante
• Hohes Abschaltvermögen: 20 kA DC IR
• aAR-Kennlinie für den Halbleiter-Kurzschlussschutz
• Niedrigere I²t-Leistung und geringe Wattverluste
• Hervorragende Fahreigenschaften; vibrationsfestes Design
• UL-anerkannt (UL-Datei E60314); REACH/RoHS-konform

Technische Spezifikationen:

• Nennwerte: 300 A, 700 VDC, L/R ≤1 ms, 20 kA IR
• Verlustleistung (bei 0,5 × In): 8,8 W
• Mindestausschaltvermögen (MBC) bei 700 VDC: 1580 A; maximale Zeit zum Abschalten des MBC: 140 ms
• Abmessungen (Rahmen D70QS 225–400): A=110 mm, B=38,1 mm, C=53,1 mm, D=86,6 mm, E=70,6 mm, F=10,4 mm, G=25,4 mm, H=6,4 mm
• Gewicht: 0,26 kg pro Sicherung
• Montage/Zubehör: kompatibel mit P243C-Sicherungsblöcken (D70QS 225–600 A) und 1SC/1MSC-Modulsicherungsblöcken (z. B. 1SC250/1SCM8 bis 400 A; 1SC375 für höhere Baugrößen)

Anwendungsbereiche:

• Energiespeichersysteme (ESS) und Batterietrenneinheiten (BDU)
• Batterielade- und -managementsysteme
• Gleichstrom-Schnellladestationen und Gleichstromnetze
• Backup-Schutz für Gleichstromrelais/Trennschalter/Schalter
• USV-Anlagen/Wechselrichter bis 700 VDC
