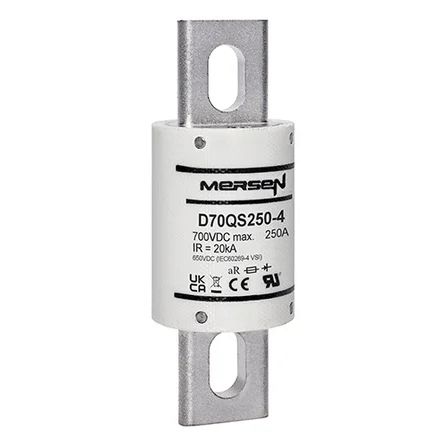

Mersen D70QS250-4 Hochgeschwindigkeits-Gleichstromsicherung der Serie D70QS, 700 V DC, 250 A AR, 4,34 Zoll rundes Gehäuse – 5er-Pack

Überblick: Die Mersen D70QS250-4 ist eine nordamerikanische, runde Hochgeschwindigkeits-Halbleitersicherung der Serie D70QS. Mit einem Nennstrom von 250 A bei 700 VDC (L/R ≤ 1 ms) und einem Abschaltvermögen von 20 kA bietet sie schnellen Kurzschlussschutz für Gleichstrom-Leistungselektronik und batteriebetriebene Systeme. Die Sicherung wird im 5er-Pack verkauft.

Hauptmerkmale:

• 700 VDC Nennspannung mit L/R ≤1 ms Zeitkonstante
• Hohes Abschaltvermögen: 20 kA DC IR
• aAR-Charakteristik optimiert für Halbleiter-Kurzschlussschutz
• Niedriger I²t-Wert und geringe Wattverluste; hervorragende Zyklenfestigkeit; vibrationsbeständig
• UL-anerkannt; REACH/RoHS-konform

Technische Spezifikationen:

• Elektrische Nennwerte: 250 A, 700 VDC, L/R ≤1 ms, 20 kA IR
• Verlustleistung: 7,4 W bei 0,5×In
• Mindestausschaltvermögen (MBC): 1320 A bei 700 VDC; maximale Zeit zum Abschalten des MBC: 140 ms
• Abmessungen (225–400 A-Rahmen): A=4,34 Zoll (110 mm), B=1,50 Zoll (38,1 mm), C=2,09 Zoll (53,1 mm), D=3,41 Zoll (86,6 mm), E=2,78 Zoll (70,6 mm), F=0,41 Zoll (10,4 mm), G=1,00 Zoll (25,4 mm), H=0,25 Zoll (6,4 mm)
• Gewicht: 0,26 kg pro Sicherung
• Montage/Zubehör: Kompatibel mit P243C-Sicherungsblöcken (D70QS 225–600 A) und 1SC/1MSC-Modulsicherungsblöcken gemäß Katalog.

Anwendungsbereiche:

• Hochleistungs-Batterielade- und -managementsysteme
• Energiespeichersysteme (ESS) und Batterietrenneinheiten (BDU)
• DC-Schnellladestationen und DC-Netze
• Backup-Schutz für Gleichstromrelais/Trennschalter/Schalter
• Schutz von USV-Anlagen und Wechselrichtern bis 700 VDC
