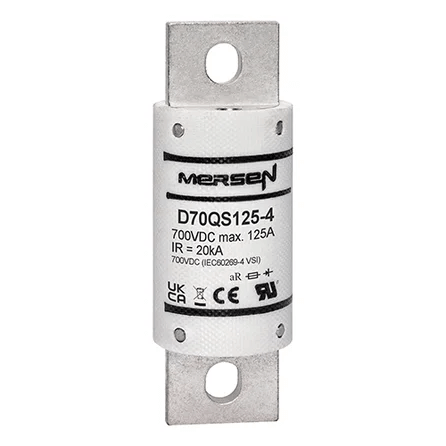

Mersen D70QS125-4 Hochgeschwindigkeits-Gleichstromsicherung der Serie D70QS, 700 V DC, 125 A AR, 20 kA IR, 3,63 Zoll rundes Gehäuse – 5er-Pack

Überblick: Die Mersen D70QS125-4 ist eine nordamerikanische, runde Hochgeschwindigkeits-Halbleitersicherung der Serie D70QS. Mit einem Nennstrom von 125 A bei 700 V DC, einer Ansprechzeit (L/R) von ≤ 1 ms und einem Abschaltvermögen von 20 kA bietet sie schnellen und zuverlässigen Gleichstromschutz für leistungselektronische Systeme. Die Sicherung wird im 5er-Pack verkauft.

Hauptmerkmale:

• 700 VDC Nennspannung mit L/R ≤1 ms Zeitkonstante
• Hohes Abschaltvermögen: 20 kA DC IR
• aAR-Kennlinie für den Halbleiter-Kurzschlussschutz
• Niedriger I²t-Wert und geringe Wattverluste; hervorragende Zyklenfestigkeit und Vibrationsfestigkeit
• UL-anerkannt; REACH/RoHS-konform

Technische Spezifikationen:

• Elektrische Nennwerte: 125 A, 700 VDC, L/R ≤1 ms, 20 kA IR
• Verlustleistung: 3,8 W bei 0,5×In
• Mindestausschaltvermögen (MBC): 870 A bei 700 VDC; maximale Zeit zum Abschalten des MBC: 60 ms
• Abmessungen (125–200 A-Rahmen): A=3,63 Zoll (92,2 mm), B=1,22 Zoll (31 mm), C=2,13 Zoll (54,1 mm), D=2,94 Zoll (74,7 mm), E=2,81 Zoll (71,4 mm), F=0,31 Zoll (7,9 mm), G=1,00 Zoll (25,4 mm), H=0,19 Zoll (4,8 mm)
• Gewicht: 0,17 kg pro Sicherung
• Montage/Zubehör: Kompatibel mit modularen Sicherungsblöcken 1SC/1MSC bis 400 A

Anwendungsbereiche:

• Batterielade- und -managementsysteme
• Energiespeichersysteme (ESS) und Batterietrenneinheiten (BDU)
• DC-Schnellladestationen und DC-Netze
• Backup-Schutz für Gleichstromrelais/Trennschalter/Schalter
• Schutz von USV-Anlagen und Wechselrichtern bis 700 VDC
