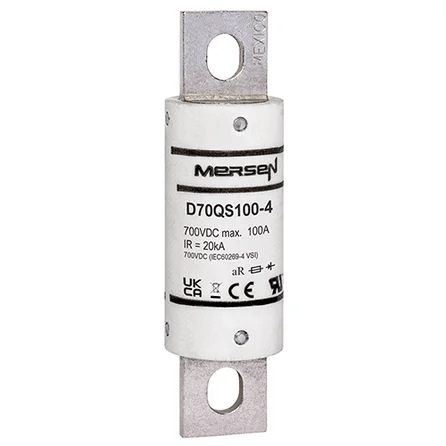

Mersen D70QS100-4 Hochgeschwindigkeits-Gleichstromsicherung der Serie D70QS, 700 V DC, 100 A aR, 20 kA IR, 3,63 Zoll rundes Gehäuse – 5er-Pack

Überblick: Die Mersen D70QS100-4 ist eine nordamerikanische, runde Hochgeschwindigkeits-Halbleitersicherung der Serie D70QS. Sie ist für 100 A bei 700 V DC mit einer Ansprechzeit (L/R) von ≤ 1 ms und einem Abschaltvermögen von 20 kA DC ausgelegt und bietet schnellen Schutz für leistungselektronische Systeme. Die Sicherung wird im 5er-Pack verkauft.

Hauptmerkmale:

• 700 VDC Nennspannung, L/R ≤1 ms
• Hohes Abschaltvermögen: 20 kA DC IR
• aAR-Kennlinie für den Halbleiter-Kurzschlussschutz
• Niedriger I²t-Wert und geringe Wattverluste; überlegene Radfahrfähigkeit
• UL-anerkannt; REACH/RoHS-konform

Technische Spezifikationen:

• Elektrische Nennwerte: 100 A, 700 VDC, L/R ≤1 ms, 20 kA IR
• Verlustleistung: 3,1 W bei 0,5×In
• Mindestausschaltvermögen (MBC): 760 A; maximale Zeit zum Abschalten des MBC: 50 ms
• Abmessungen (50–100 A-Rahmen): A=3,63 Zoll (92,2 mm), B=1,00 Zoll (25,4 mm), C=2,13 Zoll (54,1 mm), D=2,94 Zoll (74,7 mm), E=2,75 Zoll (69,8 mm), F=0,31 Zoll (7,9 mm), G=0,50 Zoll (19 mm), H=0,13 Zoll (3,2 mm)
• Gewicht: 99 g pro Sicherung
• Zubehör/Montage: Kompatibel mit P243C-Sicherungsblöcken (D70QS 225–600 A) und 1SC/1MSC-Modulsicherungsblöcken bis 400 A

Anwendungsbereiche:

• Batterielade- und -managementsysteme
• Energiespeichersysteme (ESS) und Batterietrenneinheiten (BDU)
• DC-Schnellladestationen und DC-Netze
• Backup-Schutz für Gleichstromrelais/Trennschalter/Schalter
• Schutz von USV-Anlagen und Wechselrichtern bis 700 VDC
