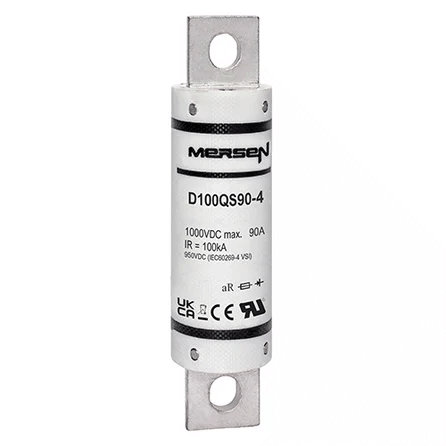

Mersen D100QS90-4 Hochgeschwindigkeits-Gleichstromsicherung der Serie D100QS, 1000 V DC, 90 A AR, 100 kA IR, rundes Gehäuse, 11,1 cm (4,38 Zoll) – 5er-Pack

Überblick: Die Mersen D100QS90-4 ist eine nordamerikanische, runde Hochgeschwindigkeits-Halbleitersicherung der Serie D100QS. Mit einem Nennstrom von 90 A bei 1000 VDC (L/R ≤ 1 ms) bietet sie einen sehr niedrigen I²t-Wert, geringe Verlustleistung und ein hohes Abschaltvermögen zum Schutz von Gleichstrom-Leistungselektronik und batteriebetriebenen Geräten. Die Sicherung wird im 5er-Pack verkauft.

Hauptmerkmale:

• 1000 VDC Nennspannung mit L/R ≤1 ms Zeitkonstante
• Hohes Abschaltvermögen: 100 kA IR (DC)
• aAR-Kennlinie für den Halbleiter-Kurzschlussschutz
• Niedriger I²t-Wert und geringe Leistungsverluste für verbesserten Geräteschutz
• Hervorragende Fahreigenschaften; vibrationsfeste Konstruktion
• UL-anerkannt; REACH/RoHS-konform

Technische Spezifikationen:

• Elektrische Nennleistung: 90 A, 1000 VDC, L/R ≤1 ms, 100 kA IR
• Mindestausschaltvermögen (MBC): 1730 A bei 1000 VDC; Zeit zum Abschalten des MBC: 40 ms
• Verlustleistung: 11 W bei 0,8×In; 20 W bei In
• Mechanische Daten/Größe (Baugröße D100QS 50–100): Gesamtlänge 111 mm; Gehäusebreite 25,4 mm; Befestigungsloch-Ø 7,9 mm; Anschlussloch 19 mm; Gewicht 0,12 kg pro Sicherung
• Der Katalogzusatz „-4Y“ kennzeichnet metrische Schrauben.
• Kompatible Sicherungsblöcke: 1SC/1MSC-Modulblöcke bis 200 A; P266 für höhere Baugrößen (siehe Katalog)

Anwendungsbereiche:

• Hochleistungs-Batterielade- und Batteriemanagementsysteme
• Energiespeichersysteme (ESS) und Batterietrenneinheiten (BDU)
• Gleichstrom-Schnellladestationen und Gleichstromnetze
• Backup-Schutz für Gleichstromrelais/Trennschalter/Schalter
• Schutz von USV-Anlagen und Wechselrichtern bis 1000 VDC
