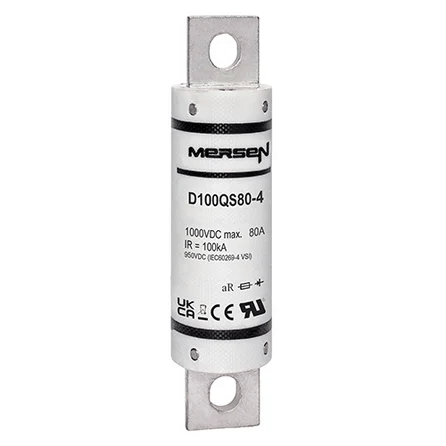

Mersen D100QS80-4 Hochgeschwindigkeits-Gleichstromsicherung der Serie D100QS, 1000 V DC, 80 A AR, 100 kA IR, rundes Gehäuse – 5er-Pack

Überblick: Die Mersen D100QS80-4 ist eine nordamerikanische, runde Hochgeschwindigkeits-Halbleitersicherung der Serie D100QS. Sie ist für 80 A bei 1000 V DC ausgelegt und eignet sich für Gleichstromanwendungen mit einem L/R-Verhältnis ≤ 1 ms. Die Sicherung wird im 5er-Pack verkauft. Sie zeichnet sich durch einen sehr niedrigen I²t-Wert, geringe Verlustleistung und ein hohes Abschaltvermögen aus und schützt so Gleichstromsysteme wie Batterieladesysteme, Energiespeichersysteme, Wechselrichter und Gleichstrom-Schaltkomponenten.

Hauptmerkmale:

• 1000 VDC Nennspannung mit L/R ≤1 ms Zeitkonstante
• Hohes Abschaltvermögen: 100 kA IR (DC)
• aAR-Kennlinie für den Halbleiter-Kurzschlussschutz
• Niedrigerer I²t-Wert und geringe Wattverluste
• Hervorragende Fahreigenschaften; vibrationsfest
• UL-anerkannt; REACH/RoHS-konform

Technische Spezifikationen:

• Elektrische Nennwerte: 80 A, 1000 VDC, L/R ≤1 ms, 100 kA IR
• Mindestausschaltvermögen (MBC): 1540 A bei 1000 VDC; maximale Zeit zum Abschalten des MBC: 40 ms
• Verlustleistung: 9,7 W bei 0,8×In; 18 W bei In
• Konstruktion: Nordamerikanisches Rundgehäuse; für Nennströme von 50–100 A beträgt die Gesamtlänge 4,38 Zoll (111 mm), die Gehäusebreite 1,00 Zoll (25,4 mm), der Durchmesser der Befestigungsbohrung 0,31 Zoll (7,9 mm) und der Durchmesser der Anschlussbohrung 0,75 Zoll (19 mm).
• Gewicht: 0,12 kg pro Sicherung
• Montage/Zubehör: Kompatibel mit modularen Sicherungsblöcken 1SC/1MSC (bis 200 A) und P266 (225–300 A für D100QS); Katalogzusatz „-4Y“ kennzeichnet metrische Schrauben

Anwendungsbereiche:

• Hochleistungs-Batterielade- und -managementsysteme
• Energiespeichersysteme (ESS) und Batterietrenneinheiten (BDU)
• DC-Schnellladestationen und DC-Netze
• Backup-Schutz für Gleichstromrelais/Trennschalter/Schalter
• Schutz von USV-Anlagen und Wechselrichtern bis 1000 VDC
