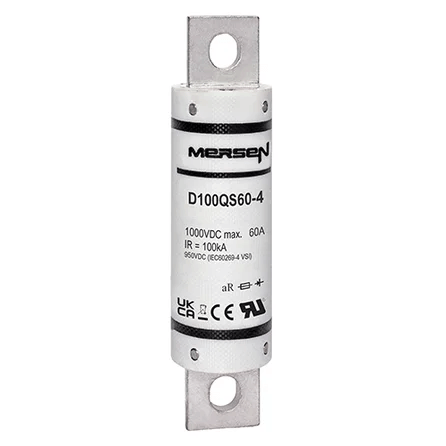

Mersen D100QS60-4 Amp-Trap Hochgeschwindigkeitssicherung, 60 A 1000 V DC, aR-Nutzung, nordamerikanisches Rundgehäuse – 5er-Pack

Mersen Amp-Trap® D100QS Serie Hochgeschwindigkeits-Gleichstromsicherung | 60 A 1000 V DC

Die Mersen D100QS60-4 ist eine Hochleistungssicherung mit ultraschneller Auslösung, die für den fortschrittlichen Schutz von Hochleistungsanwendungen in Gleichstromsystemen (DC) entwickelt wurde. Als Teil der neuen Mersen D100QS-Serie erfüllt diese Sicherung speziell die hohen Anforderungen der wachsenden Elektrifizierungsbranche, insbesondere in den Bereichen Transport, Energiespeicherung und Ladeinfrastruktur für Elektrofahrzeuge.

Diese aR-Sicherung mit einer Nennspannung von 60 A und einer Nennspannung von 1000 VDC zeichnet sich durch die Begrenzung der thermischen Energie (I²t) und des maximalen Durchlassstroms aus. Sie schützt empfindliche Halbleiterbauteile – wie sie beispielsweise in Schnellladestationen für Elektrofahrzeuge, Energiespeichersystemen (ESS) und Batterietrennschaltern (BDU) zu finden sind – vor den zerstörerischen Auswirkungen von Kurzschlüssen. Die Ausführung D100QS bietet eine hohe Zyklenfestigkeit und gewährleistet so eine lange und zuverlässige Lebensdauer auch bei hoher zyklischer Belastung. Das Modell „-4“ ist für die Standardmontage vorgesehen, während die Variante „-4Y“ die Kompatibilität mit metrischen Schrauben ermöglicht.

Hauptmerkmale:

• Entwickelt für Gleichstromkreise: Optimiert für 1000-VDC-Systeme mit Fokus auf schnelle Fehlerbeseitigung und Lichtbogenlöschung.
• Halbleiterschutz (aAR): Ultraschnelle Wirkung, speziell abgestimmt zum Schutz empfindlicher Halbleiterübergänge vor thermischen Schäden.
• Außergewöhnliche Unterbrechungsfähigkeit: Ausgelegt für einen IR-Wert von 100 kA zur sicheren Isolierung massiver elektrischer Fehler.
• Hohe zyklische Ausdauer: Entwickelt, um den häufigen Lastwechseln und Vibrationen standzuhalten, die bei Transport- und Energiespeicheranwendungen üblich sind.
• Energieeffizient: Entwickelt mit geringer Verlustleistung (12 W bei Nennstrom), um die Wärmeabgabe in geschlossenen Paneelen zu minimieren.
• Weltweit anerkannte Standards: UL-anerkannte Komponente und vollständig REACH/RoHS-konform.

Technische Spezifikationen:

• Hersteller: Mersen
• Serie: Amp-Trap® D100QS
• Katalognummer: D100QS60-4 / D100QS60-4Y
• Nennstrom (in): 60 A
• Nennspannung: 1000 VDC
• Nutzungskategorie: aR
• Bruchkapazität (IR): 100 kA bei 1000 VDC (L/R ≤ 1 ms)
• Verlustleistung am Eingang: 12 W
• Karosserieform: Runder Korpus im nordamerikanischen Stil
• Packungsmenge: 5 Stück
