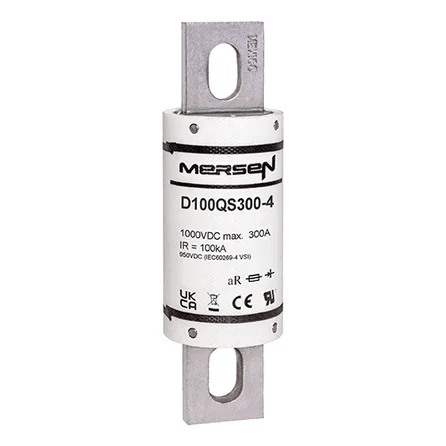

Mersen D100QS300-4 Hochgeschwindigkeits-Gleichstromsicherung der Serie D100QS, 1000 V DC, 300 A AR, 100 kA IR, rundes Gehäuse, 129 mm (5,09 Zoll) – 5er-Pack

Überblick: Die Mersen D100QS300-4 ist eine nordamerikanische, runde Hochgeschwindigkeits-Halbleitersicherung der Serie D100QS. Mit einem Nennstrom von 300 A bei 1000 VDC (L/R ≤ 1 ms) und einem Abschaltvermögen von 100 kA bietet sie einen niedrigen I²t-Wert und geringe Leistungsverluste für einen zuverlässigen Gleichstromschutz in Stromrichtern und batteriebetriebenen Systemen. Die Sicherung wird im 5er-Pack verkauft.

Hauptmerkmale:

• 1000 VDC Nennspannung, L/R ≤1 ms Zeitkonstante
• Hohes Abschaltvermögen: 100 kA IR (DC)
• aAR-Kennlinie für den Halbleiter-Kurzschlussschutz
• Niedrigerer I²t-Wert und geringe Wattverluste; überlegene Zyklenstabilität
• Entwickelt, um Vibrationen standzuhalten
• UL-anerkannt; REACH/RoHS-konform

Technische Spezifikationen:

• Nennwerte: 300 A, 1000 VDC, L/R ≤1 ms, 100 kA IR
• Mindestausschaltvermögen (MBC): 2920 A bei 1000 VDC; maximale Zeit zum Abschalten des MBC: 80 ms
• Verlustleistung: 29 W bei 0,8×In; 53 W bei In
• Abmessungen (Rahmen D100QS225–300): A=129 mm, B=38,1 mm, C=72,2 mm, D=106 mm, E=89,7 mm, F=10,2 mm, G=25,4 mm, H=6,4 mm
• Gewicht: 0,30 kg pro Sicherung
• Hinweise: Serie MBC < 3 kA; Varianten mit der Bezeichnung „-4Y“ kennzeichnen metrische Schrauben
• Montage/Zubehör: kompatibel mit P266A Sicherungsblöcken (1000 V, D100QS 225–300 A) und 1SC/1MSC Modulblöcken (z. B. 1SC375, 1SCM10)

Anwendungsbereiche:

• Hochleistungs-Batterielade- und -managementsysteme
• Energiespeichersysteme (ESS) und Batterietrenneinheiten (BDU)
• DC-Schnellladestationen und DC-Netze
• Backup-Schutz für Gleichstromrelais/Trennschalter/Schalter
• Schutz von USV-Anlagen und Wechselrichtern bis 1000 VDC
