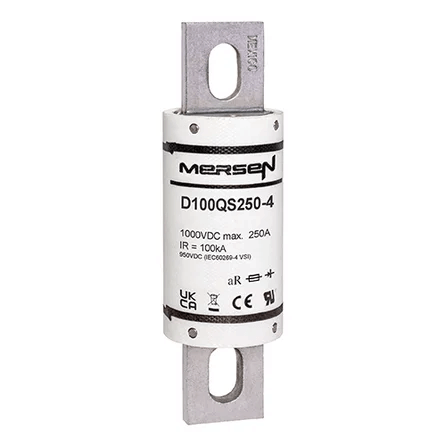

Mersen D100QS250-4 Hochgeschwindigkeits-Gleichstromsicherung der Serie D100QS, 1000 V DC, 250 A AR, rundes Gehäuse (129 mm) – 5er-Pack

Überblick: Die Mersen D100QS250-4 ist eine nordamerikanische, runde Hochgeschwindigkeits-Halbleitersicherung der Serie D100QS. Sie ist für 250 A bei 1000 VDC mit einer Ansprechzeit (L/R) von ≤ 1 ms und einem Abschaltvermögen von 100 kA ausgelegt und eignet sich für die Gleichstromumwandlung und den Batterieschutz. Die Sicherung wird im 5er-Pack verkauft.

Hauptmerkmale:

• 1000 VDC Nennspannung für Gleichstromsysteme mit L/R ≤1 ms
• Hohes Abschaltvermögen: 100 kA IR (DC)
• aAR-Kennlinie für den Halbleiter-Kurzschlussschutz
• Niedriger I²t-Wert bei geringen Wattverlusten
• Hervorragende Fahreigenschaften; vibrationsbeständig
• UL-anerkannt; REACH/RoHS-konform

Technische Spezifikationen:

• Elektrische Nennwerte: 250 A, 1000 VDC, L/R ≤1 ms, 100 kA IR
• Mindestausschaltvermögen (MBC): 2430 A bei 1000 VDC; maximale Zeit zum Abschalten des MBC: 80 ms
• Verlustleistung: 23 W bei 0,8×In; 42 W bei In
• Abmessungen (225–300 A-Rahmen): A=5,09 Zoll (129 mm), B=1,50 Zoll (38,1 mm), C=2,84 Zoll (72,2 mm), D=4,16 Zoll (106 mm), E=3,53 Zoll (89,7 mm), F=0,40 Zoll (10,2 mm), G=1,00 Zoll (25,4 mm), H=0,25 Zoll (6,4 mm)
• Gewicht: 0,30 kg pro Sicherung
• Anmerkung: Katalognummern mit der Endung „-4Y“ beziehen sich auf metrische Schrauben; Serie MBC <3 kA
• Kompatibles Zubehör: P266A-Sicherungsblöcke (1000 V) und 1SC/1MSC-Modulblöcke für 225–300-A-Rahmen

Anwendungsbereiche:

• Hochleistungs-Batterielade- und -managementsysteme
• Energiespeichersysteme (ESS) und Batterietrenneinheiten (BDU)
• DC-Schnellladestationen und DC-Netze
• Backup-Schutz für Gleichstromrelais/Trennschalter/Schalter
• Schutz von USV-Anlagen und Wechselrichtern bis 1000 VDC
