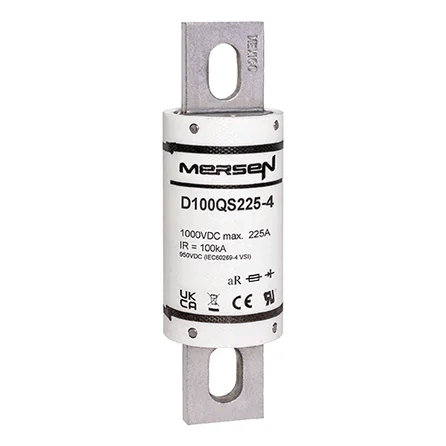

Mersen D100QS225-4 Hochgeschwindigkeits-Gleichstromsicherung der Serie D100QS, 225 A, 1000 V DC, rundes Gehäuse, 12,9 cm (5,09 Zoll) – 5er-Pack

Die Mersen D100QS225-4 ist eine nordamerikanische, runde Hochgeschwindigkeits-Halbleitersicherung der Serie D100QS. Mit einem Nennstrom von 225 A bei 1000 VDC (L/R ≤ 1 ms) und einem Abschaltvermögen von 100 kA bietet sie einen niedrigen Einschaltstrom (I²t) und geringe Verlustleistung für zuverlässigen Schutz von Gleichstrom-Leistungselektronik. Die Sicherung wird im 5er-Pack verkauft.

Hauptmerkmale:

• 1000 VDC Nennspannung mit L/R ≤1 ms Zeitkonstante
• Hohes Abschaltvermögen: 100 kA IR (DC)
• aAR-Kennlinie für den Halbleiter-Kurzschlussschutz
• Niedrigerer I²t-Wert und geringe Wattverluste für verbesserten Geräteschutz
• Hervorragende Fahreigenschaften; vibrationsfeste Konstruktion
• UL-anerkannt; REACH/RoHS-konform

Technische Spezifikationen:

• Elektrische Nennleistung: 225 A, 1000 VDC, L/R ≤1 ms, 100 kA IR
• Mindestausschaltvermögen (MBC): 2200 A bei 1000 VDC; maximale Zeit zum Abschalten des MBC: 80 ms
• Verlustleistung: 20 W bei 0,8×In; 37 W bei In
• Abmessungen (Rahmen D100QS225–300): A=129 mm, B=38,1 mm, C=72,2 mm, D=106 mm, E=89,7 mm, F=10,2 mm, G=25,4 mm, H=6,4 mm
• Gewicht: 0,30 kg pro Sicherung
• Hinweise: Serie MBC <3 kA; Variante „-4Y“ kennzeichnet metrische Schrauben
• Montage/Zubehör: kompatibel mit modularen Sicherungsblöcken 1SC/1MSC (z. B. 1SC375/1SCM10 für 225–300 A) und Sicherungsblöcken P266A (1000 V, D100QS 225–300 A)

Anwendungsbereiche:

• Hochleistungs-Batterielade- und -managementsysteme
• Energiespeichersysteme (ESS) und Batterietrenneinheiten (BDU)
• DC-Schnellladestationen und DC-Netze
• Backup-Schutz für Gleichstromrelais/Trennschalter/Schalter
• Schutz von USV-Anlagen und Wechselrichtern bis 1000 VDC
