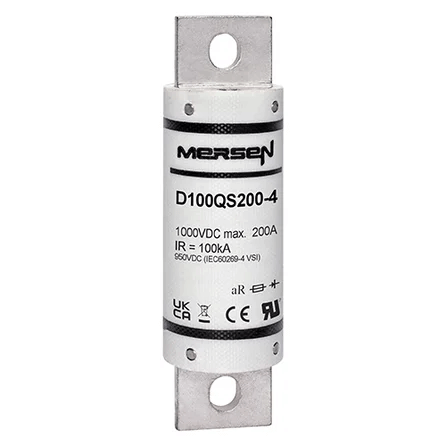

Mersen D100QS200-4 Hochgeschwindigkeits-Gleichstromsicherung der Serie D100QS, 1000 V DC, 200 A AR, 100 kA IR, rundes Gehäuse, 11,1 cm (4,38 Zoll) – 5er-Pack

Überblick: Die Mersen D100QS200-4 ist eine nordamerikanische, runde Hochgeschwindigkeits-Halbleitersicherung der Serie D100QS mit einer Nennstromstärke von 200 A bei 1000 VDC für Gleichstromsysteme mit einem L/R-Verhältnis ≤ 1 ms. Sie wird im 5er-Pack angeboten. Die Sicherung zeichnet sich durch einen niedrigen I²t-Wert, geringe Verlustleistung und ein hohes Abschaltvermögen aus und schützt so Gleichstromwandler und batteriebetriebene Geräte wie Energiespeichersysteme (ESS), USV-Anlagen/Wechselrichter, Schütze und Relais.

Hauptmerkmale:

• 1000 VDC Nennspannung mit L/R ≤1 ms Zeitkonstante
• Hohes Abschaltvermögen: 100 kA DC IR
• aAR-Kennlinie für den Halbleiter-Kurzschlussschutz
• Niedrigerer I²t-Wert und geringe Wattverluste
• Hervorragende Fahreigenschaften; vibrationsfest
• UL-anerkannt (UL-Datei E60314); REACH/RoHS-konform

Technische Spezifikationen:

• Elektrische Nennwerte: 200 A, 1000 VDC, L/R ≤1 ms, 100 kA IR
• Mindestausschaltvermögen (MBC): 1510 A bei 1000 VDC; maximale Zeit zum Abschalten des MBC: 80 ms
• Verlustleistung: 22 W bei 0,8×In; 41 W bei In
• Abmessungen (Rahmen D100QS125–200): A=111 mm, B=31 mm, C=73 mm, D=93,6 mm, E=90,5 mm, F=7,9 mm, G=25,4 mm, H=4,8 mm
• Gewicht: 0,19 kg pro Sicherung
• Der Katalogzusatz „-4Y“ kennzeichnet metrische Schrauben; Serie MBC <3 kA
• Kompatible Sicherungsblöcke: 1SC/1MSC-Modulblöcke bis 200 A (z. B. 1SCM8, 1SC250)

Anwendungsbereiche:

• Hochleistungs-Batterielade- und -managementsysteme
• Energiespeichersysteme (ESS) und Batterietrenneinheiten (BDU)
• Gleichstrom-Schnellladestationen und Gleichstromnetze
• Backup-Schutz für Gleichstromrelais/Trennschalter/Schalter
• Schutz von USV-Anlagen und Wechselrichtern bis 1000 VDC
