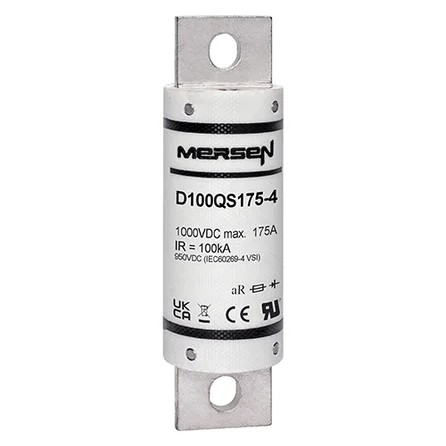

Mersen D100QS175-4 Hochgeschwindigkeits-Gleichstromsicherung der Serie D100QS, 1000 V DC, 175 A AR, 100 kA IR, rundes Gehäuse, 11,1 cm (4,38 Zoll) – 5er-Pack

Überblick: Die Mersen D100QS175-4 ist eine nordamerikanische, runde Hochgeschwindigkeits-Halbleitersicherung der Serie D100QS mit einer Nennstromstärke von 175 A bei 1000 V DC für Gleichstromsysteme mit einer Ansprechzeit (L/R) ≤ 1 ms. Die Sicherung wird im 5er-Pack angeboten. Sie zeichnet sich durch einen niedrigen Durchlassstrom (I²t), geringe Verlustleistung (Watt) und ein hohes Abschaltvermögen zum Schutz von Gleichstromwandlern und batteriebetriebenen Geräten aus.

Hauptmerkmale:

• 1000 VDC Nennspannung mit L/R ≤1 ms Zeitkonstante
• Hohes Abschaltvermögen: 100 kA IR (DC)
• aAR-Kennlinie für den Halbleiter-Kurzschlussschutz
• Niedrigerer I²t-Wert und geringe Wattverluste
• Hervorragende Fahreigenschaften; vibrationsfest
• UL-anerkannt (UL-Datei E60314); REACH/RoHS-konform

Technische Spezifikationen:

• Elektrische Nennwerte: 175 A, 1000 VDC, L/R ≤1 ms, 100 kA IR
• Mindestausschaltvermögen (MBC): 1320 A bei 1000 VDC; maximale Zeit zum Abschalten des MBC: 80 ms
• Verlustleistung: 19 W bei 0,8×In; 35 W bei In
• Abmessungen (Rahmen D100QS125–200): A=111 mm, B=31 mm, C=73 mm, D=93,6 mm, E=90,5 mm, F=7,9 mm, G=25,4 mm, H=4,8 mm
• Gewicht: 0,19 kg pro Sicherung
• Anmerkung: Katalognummern mit der Endung „-4Y“ beziehen sich auf metrische Schrauben; Serie MBC <3 kA
• Zubehör/Montage: kompatibel mit modularen Sicherungsblöcken 1SC/1MSC bis 200 A (z. B. 1SCM8, 1SC250)

Anwendungsbereiche:

• Hochleistungs-Batterielade- und -managementsysteme
• Energiespeichersysteme (ESS) und Batterietrenneinheiten (BDU)
• Gleichstrom-Schnellladestationen und Gleichstromnetze
• Backup-Schutz für Gleichstromrelais/Trennschalter/Schalter
• Schutz von USV-Anlagen und Wechselrichtern bis 1000 VDC
