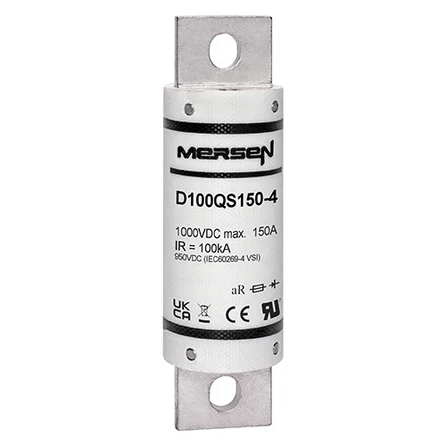

Mersen D100QS150-4 Hochgeschwindigkeits-Gleichstromsicherung der Serie D100QS, 1000 V DC, 150 A AR, 100 kA IR, rundes Gehäuse, 11,1 cm (4,38 Zoll) – 5er-Pack

Überblick: Die Mersen D100QS150-4 ist eine nordamerikanische, runde Hochgeschwindigkeits-Halbleitersicherung der Serie D100QS mit einer Nennstromstärke von 150 A bei 1000 VDC für Gleichstromsysteme mit einem L/R-Verhältnis ≤ 1 ms. Die Sicherung wird im 5er-Pack angeboten. Sie zeichnet sich durch einen niedrigen I²t-Wert, geringe Verlustleistung und ein hohes Abschaltvermögen zum Schutz von Batteriesystemen, Energiespeichersystemen, USV-Anlagen/Wechselrichtern und Gleichstrom-Schaltkomponenten aus.

Hauptmerkmale:

• 1000 VDC Nennspannung mit L/R ≤1 ms Zeitkonstante
• Hohes Abschaltvermögen: 100 kA IR (DC)
• aAR-Kennlinie für den Halbleiter-Kurzschlussschutz
• Niedrigerer I²t-Wert und geringe Wattverluste
• Hervorragende Fahreigenschaften; vibrationsfest
• UL-anerkannt; REACH/RoHS-konform

Technische Spezifikationen:

• Elektrische Nennwerte: 150 A, 1000 VDC, L/R ≤1 ms, 100 kA IR
• Mindestausschaltvermögen (MBC): 1130 A bei 1000 VDC; maximale Zeit zum Abschalten des MBC: 80 ms
• Verlustleistung: 16 W bei 0,8×In; 29 W bei In
• Rahmengröße (D100QS125–200): A=4,38 Zoll (111 mm), B=1,22 Zoll (31 mm), C=2,88 Zoll (73 mm), D=3,69 Zoll (93,6 mm), E=3,56 Zoll (90,5 mm), F=0,31 Zoll (7,9 mm), G=1,00 Zoll (25,4 mm), H=0,19 Zoll (4,8 mm)
• Gewicht: 0,19 kg pro Sicherung
• Anmerkungen: Der Katalogzusatz „-4Y“ kennzeichnet metrische Schrauben; Serie MBC <3 kA

Anwendungsbereiche:

• Hochleistungs-Batterielade- und -managementsysteme
• Energiespeichersysteme (ESS) und Batterietrenneinheiten (BDU)
• Gleichstrom-Schnellladestationen und Gleichstromnetze
• Backup-Schutz für Gleichstromrelais/Trennschalter/Schalter
• Schutz von USV-Anlagen und Wechselrichtern bis 1000 VDC
