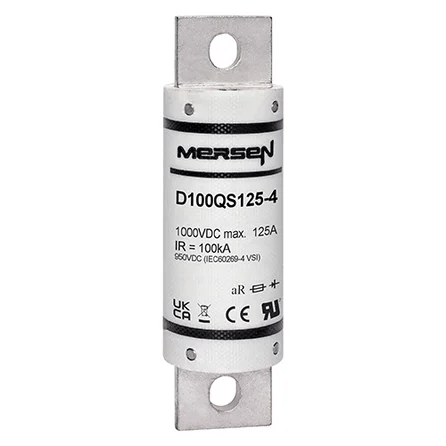

Mersen D100QS125-4 Hochgeschwindigkeits-Gleichstromsicherung der Serie D100QS, 1000 V DC, 125 A AR, rundes Gehäuse, 11,1 cm (4,38 Zoll) – 5er-Pack

Überblick: Die Mersen D100QS125-4 ist eine nordamerikanische, runde Hochgeschwindigkeits-Halbleitersicherung der Serie D100QS mit einem Nennstrom von 125 A bei 1000 VDC, einer Ansprechzeit (L/R) von ≤ 1 ms und einem Abschaltvermögen von 100 kA. Die Sicherung wird im 5er-Pack angeboten. Sie zeichnet sich durch geringe Impuls- und Verlustleistung (I²t) sowie hohe Schalt- und Vibrationsfestigkeit aus und bietet zuverlässigen Gleichstromschutz für Anwendungen in Batterien, Energiespeichersystemen (ESS), USV-Anlagen, Wechselrichtern und Gleichstromschaltanlagen.

Hauptmerkmale:

• 1000 VDC Nennspannung (L/R ≤1 ms) mit 100 kA IR
• aAR-Kennlinie für den Halbleiter-Kurzschlussschutz
• Niedrigerer I²t-Wert und geringe Wattverluste für verbesserten Geräteschutz
• Hervorragende Fahreigenschaften; vibrationsfeste Konstruktion
• UL-anerkannt; REACH/RoHS-konform

Technische Spezifikationen:

• Elektrische Daten: 125 A, 1000 VDC, L/R ≤1 ms, 100 kA IR
• Mindestausschaltvermögen (MBC): 940 A bei 1000 VDC; maximale Abschaltzeit: 80 ms
• Verlustleistung: 12 W bei 0,8×In; 22 W bei In
• Abmessungen (Rahmen D100QS125–200): A=111 mm, B=31 mm, C=73 mm, D=93,6 mm, E=90,5 mm, F=7,9 mm, G=25,4 mm, H=4,8 mm
• Gewicht: 0,19 kg pro Sicherung
• Anmerkungen: Das Suffix „-4Y“ kennzeichnet metrische Schrauben; Serie MBC <3 kA

Anwendungsbereiche:

• Hochleistungs-Batterielade- und -managementsysteme
• Energiespeichersysteme (ESS) und Batterietrenneinheiten (BDU)
• DC-Schnellladestationen und DC-Netze
• Backup-Schutz für Gleichstromrelais/Trennschalter/Schalter
• Schutz von USV-Anlagen und Wechselrichtern bis 1000 VDC
