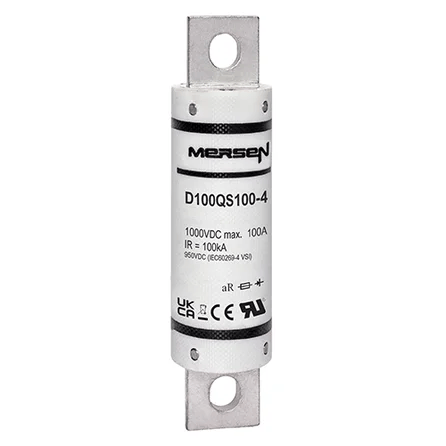

Mersen D100QS100-4 Hochgeschwindigkeits-Gleichstromsicherung der Serie D100QS, 1000 V DC, 100 A AR, 100 kA IR, rundes Gehäuse, 11,1 cm (4,38 Zoll) – 5er-Pack

Überblick: Die Mersen D100QS100-4 ist eine nordamerikanische, runde Hochgeschwindigkeits-Halbleitersicherung der Serie D100QS. Mit einem Nennstrom von 100 A bei 1000 VDC (L/R ≤ 1 ms) bietet sie einen niedrigen Einschaltstrom (I²t), geringe Verlustleistung und ein hohes Abschaltvermögen zum Schutz von Gleichstrom-Leistungselektronik und batteriebetriebenen Geräten. Die Sicherung wird im 5er-Pack verkauft.

Hauptmerkmale:

• 1000 VDC Nennspannung mit L/R ≤1 ms Zeitkonstante
• Hohes Abschaltvermögen: 100 kA IR (DC)
• aAR-Kennlinie für den Halbleiter-Kurzschlussschutz
• Niedrige I²t- und geringe Wattverluste
• Hervorragende Fahreigenschaften; vibrationsfeste Konstruktion
• UL-anerkannt; REACH/RoHS-konform

Technische Spezifikationen:

• Elektrische Nennleistung: 100 A, 1000 VDC, L/R ≤1 ms, 100 kA IR
• Mindestausschaltvermögen (MBC): 1920 A bei 1000 VDC; Zeit bis zum Abschalten des MBC: 40 ms
• Verlustleistung: 13 W bei 0,8×In; 24 W bei In
• Mechanische Daten/Größe (Baugröße D100QS 50–100): Gesamtlänge 111 mm; Gehäusebreite 25,4 mm; Befestigungsloch-Ø 7,9 mm; Anschlussschlitz 19 mm; Gewicht 0,12 kg pro Sicherung
• Das Suffix „-4Y“ kennzeichnet metrische Schrauben
• Kompatible Sicherungsblöcke: 1SC/1MSC-Modulblöcke bis 200 A (z. B. 1SCM8, 1SC250)

Anwendungsbereiche:

• Hochleistungs-Batterielade- und Batteriemanagementsysteme
• Energiespeichersysteme (ESS) und Batterietrenneinheiten (BDU)
• Gleichstrom-Schnellladestationen und Gleichstromnetze
• Backup-Schutz für Gleichstromrelais/Trennschalter/Schalter
• Schutz von USV-Anlagen und Wechselrichtern bis 1000 VDC
