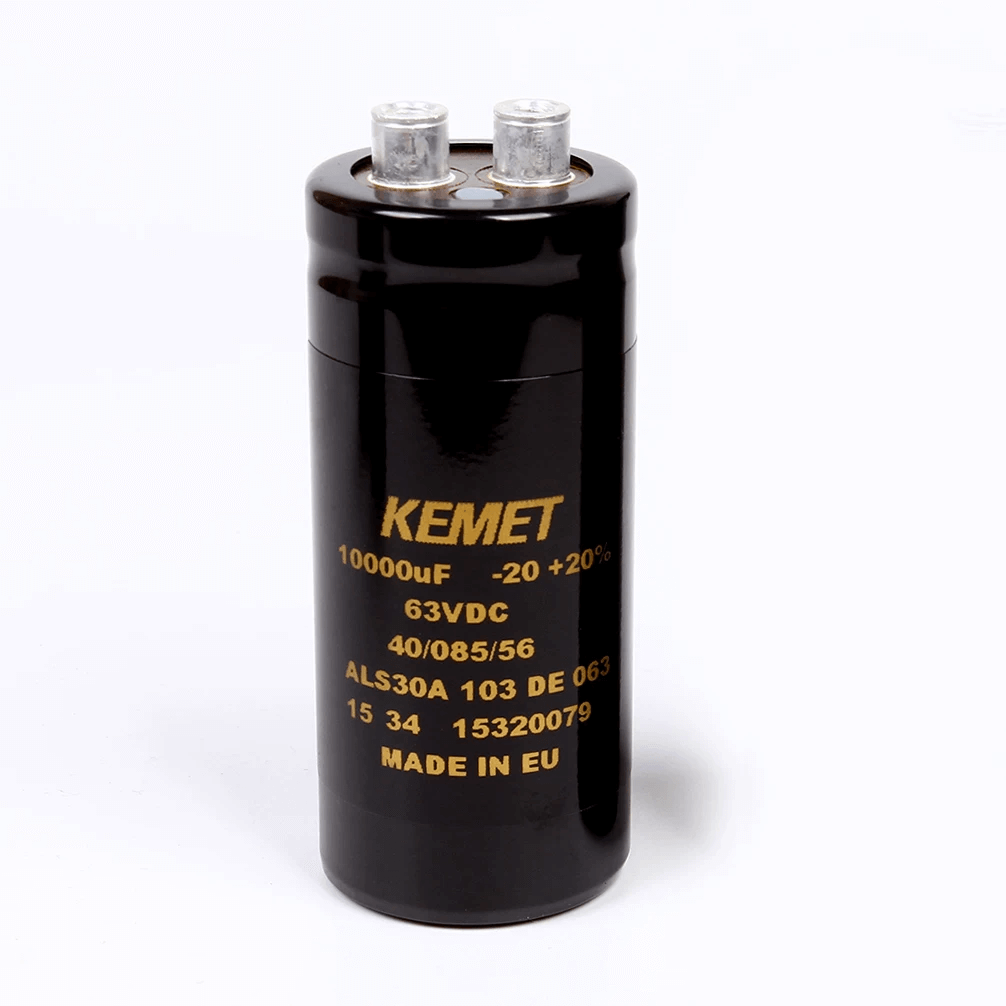

KEMET ALS30A103DE063 – ALS30-Serie, Schraubklemmen-Aluminium-Elektrolytkondensator, 10.000 µF ±20 %, 63 V DC, 11.000 h, Ø 36 × 82 mm, Anschlussabstand 12,8 mm, ESR 17 mΩ bei 100 Hz, Restwelligkeit 10,8 A – 5er-Packung

Der KEMET ALS30A103DE063 ist ein hochkapazitiver Schraubklemmen-Aluminium-Elektrolytkondensator der ALS30-Familie. Er ist für Zwischenkreise, Energiespeicherung, Glättung und Filterung in industriellen Stromversorgungssystemen vorgesehen. Dieses Angebot umfasst eine Packung mit 10 Stück (Mouser-Artikelnummer 80-ALS30A103DE063). Das Bauteil vereint hohe Kapazität mit niedrigem ESR-Wert und robusten Schraubklemmen für sichere elektrische und mechanische Verbindungen.

Wichtigste Spezifikationen

• Hersteller / Marke: KEMET
• Herstellernummer: ALS30A103DE063
• Händlerreferenz: Mouser 80-ALS30A103DE063
• Serie: ALS30
• Produkttyp: Schraubanschluss-Aluminium-Elektrolytkondensator (Gehäuse/Radialgehäuse)
• Kapazität: 10.000 µF
• Kapazitätstoleranz: ±20 %
• Nennspannung (DC): 63 VDC
• Nennlebensdauer: 11.000 Stunden
• Betriebstemperaturbereich: −40 °C bis +85 °C
• Durchmesser: 36 mm
• Länge / Höhe: 82 mm
• Anschlussabstand (Anschlussraster): 12,8 mm
• Anschlussart: Schraubklemmen
• ESR: 17 mΩ (gemessen bei 100 Hz)
• Restwelligkeitsstrom: 10,8 A (Testfrequenz 100 Hz)
• Leckstrom: 3,78 mA
• Testfrequenz: 100 Hz
• Verpackung: Packung mit 10 Stück (lose)
• Stückgewicht: 115 g

Merkmale und Vorteile

• Sehr hohe Kapazität von 10.000 µF bei 63 VDC für anspruchsvolle Anwendungen zur Speicherung großer Energiemengen und zur Glättung in der Leistungselektronik.
• Der niedrige ESR-Wert (17 mΩ) und die Welligkeitsfestigkeit von 10,8 A reduzieren die Erwärmung bei Welligkeit und verbessern die Systemzuverlässigkeit.
• Die Schraubklemmenkonstruktion gewährleistet sichere Verbindungen für Hochstrom-Sammelschienenleitungen und eine robuste mechanische Befestigung.
• 11.000 Stunden Nennlebensdauer für kontinuierliche industrielle Anwendungen.

Hinweise zu Handhabung und Installation

• Vor der Installation die Polarität prüfen.
• Die Schraubklemmen müssen mit dem von KEMET empfohlenen Drehmoment festgezogen werden, um Beschädigungen an den Klemmen oder Dichtungen zu vermeiden.
• Um die Nennlebensdauer zu erreichen, ist eine ausreichende Belüftung und ein angemessener Abstand zur Ableitung der durch den Wellenstrom erzeugten Wärme erforderlich.
• Prüfen Sie den mechanischen Freiraum für ein Gehäuse mit Ø36×82 mm und einen Anschlussabstand von 12,8 mm; genaue Montageabmessungen entnehmen Sie bitte dem Datenblatt/ECAD.

Bestell- und technische Ressourcen

• Bestellen Sie bei KEMET ALS30A103DE063 oder Mouser 80-ALS30A103DE063. Die vollständigen technischen Zeichnungen, das Anzugsmoment und weitere Testbedingungen finden Sie im offiziellen KEMET-Datenblatt und im ECAD-Modell.
