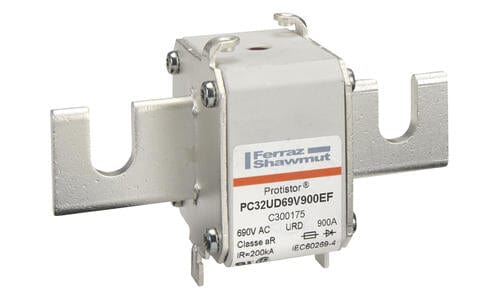

Mersen PC32UD69V900EF Protistor-Sicherung, 900 A, 690 V AC, Baugröße 32 aR, Hochgeschwindigkeits-Vierkantgehäuse mit EF-Schraubkontakten – 3er-Pack

Die Mersen Protistor® PC32UD69V900EF (Artikelnummer M300075) ist eine ultraschnell ansprechende Hochleistungssicherung mit quadratischem Gehäuse, die speziell für den Schutz von Leistungshalbleiterbauelementen entwickelt wurde. Ausgelegt für einen Nennstrom von 900 A und eine Nennspannung von 690 V AC, zeichnet sich diese Sicherung der Baugröße 32 aR durch außergewöhnliche Strombegrenzung und minimale Durchlassenergie (I²t) aus. Sie ist die ideale Lösung zum Schutz kritischer Leistungselektronik wie Thyristoren, Dioden und moderner IGBT-Module in Hochleistungsumrichtern, Motorantrieben und Industriegleichrichtern.

Die Sicherung PC32UD69V900EF zeichnet sich durch ein hochbeständiges Keramikgehäuse und versilberte EF-Kupferanschlüsse (End Fixed Bolted Blades) aus und gewährleistet so eine hervorragende elektrische Leitfähigkeit und effizientes Wärmemanagement. Die internen Sicherungselemente aus Reinsilber und der hochwertige Quarzsand sorgen für eine schnelle Lichtbogenlöschung und ein hohes Abschaltvermögen von 200 kA. Dieses Modell verfügt über einen integrierten mechanischen Zünder vom Typ K zur eindeutigen optischen Statusanzeige und ist mit Mikroschaltern für die Fernsignalisierung in industriellen Steuerungssystemen kompatibel.

Technische Spezifikationen

• Hersteller: Mersen
• Katalognummer: PC32UD69V900EF
• Artikelnummer: M300075
• Stromstärke: 900A
• Nennspannung: 690 V Wechselstrom (IEC) / 700 V Wechselstrom (UL)
• Abschaltvermögen (Ausschaltkapazität): 200 kA bei 690 V Wechselstrom
• Betriebsklasse: aR (Ultraschnell wirkend)
• Produktgröße: 32
• Montagekonfiguration: EF (Endfixierte/Verschraubte Klingen)
• Anzeigesystem: Integrierter mechanischer Zünder (Typ K)
• Vor dem Bogen I²t: 315 kA²s
• Gesamtlöschstrom I²t bei Nennspannung: 2220 kA²s
• Verlustleistung bei Nennstrom: 135 W
• Einhaltung von Standards: IEC 60269-4, UL 248-13-anerkannt, RoHS-konform
• Menge: 3er-Pack
