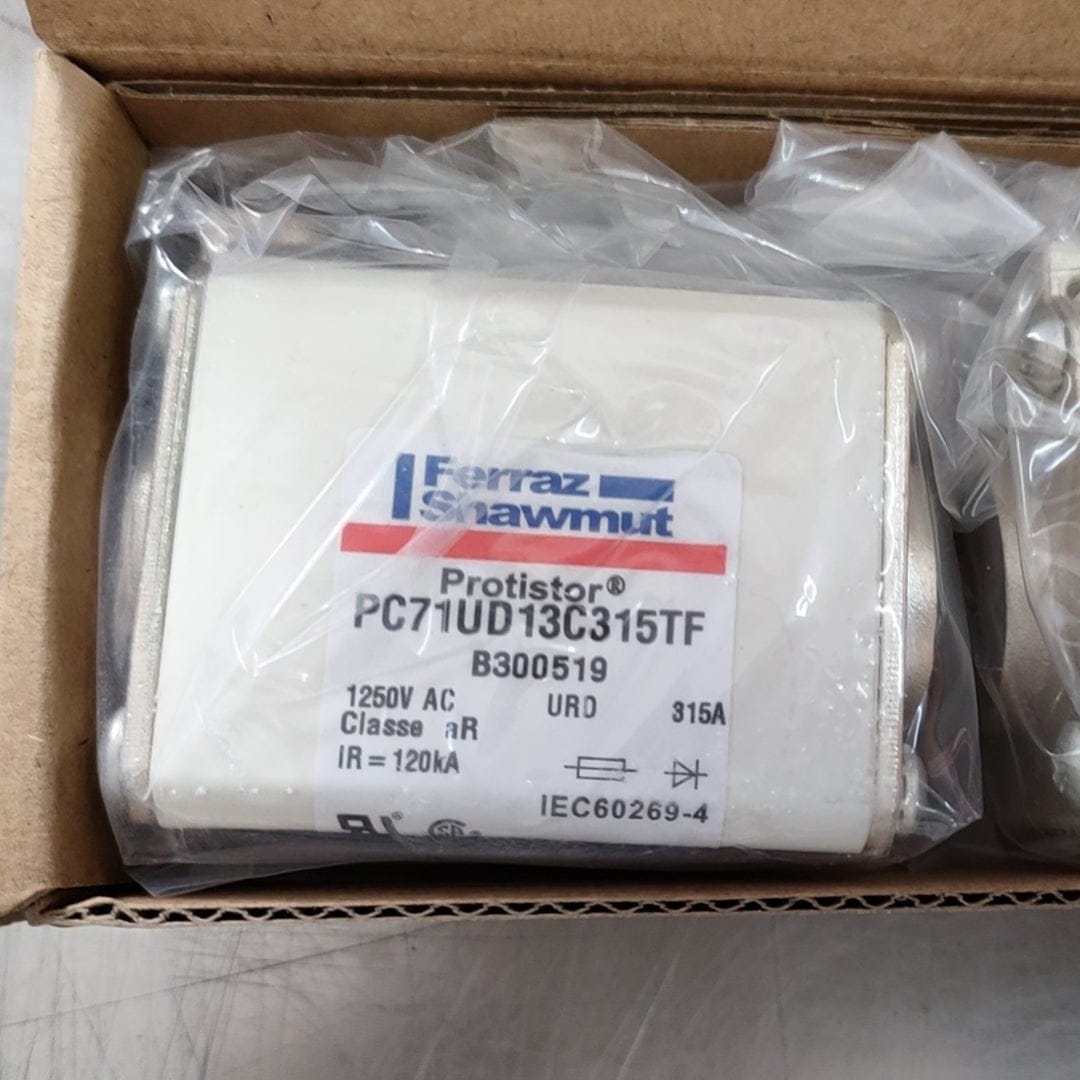

Mersen Protistor B300519 PC71UD13C315TF Hochgeschwindigkeitssicherung, 315 A, 1250 V AC, Baugröße 71 aR, flächenbündig – 2er-Pack

Die Mersen Protistor® B300519 (PC71UD13C315TF) ist eine hochwertige, quadratische Hochgeschwindigkeitssicherung für optimalen Schutz von Leistungshalbleiterbauelementen. Diese für die Baugröße 71 entwickelte, ultraschnelle aR-Sicherung ist speziell für Dioden, Thyristoren und IGBTs in Hochleistungswandlern optimiert. Dank gestanzter Elemente, eingebettet in verfestigten Sand, gewährleistet sie präzise Lichtbogenkontrolle, einen niedrigen I²t-Wert (Abschaltvermögen) und ein überragendes Abschaltvermögen. Alle Kontaktflächen sind versilbert, um eine hohe Leitfähigkeit zu gewährleisten und Oxidation im Langzeitbetrieb zu verhindern.

Hauptmerkmale

• Ultraschneller Halbleiterschutz: Die aR-Charakteristik ermöglicht eine schnelle Abschaltung, um empfindliche Bauteile vor Überstromschäden zu schützen.
• Hohe Unterbrechungsrate: Verfügt über ein Abschaltvermögen von 126 kA bei Nennspannung und gewährleistet so die Sicherheit in anspruchsvollen industriellen Stromversorgungsumgebungen.
• Integrierter Schlagzeiger: Ausgestattet mit einem mechanischen Auslöser zur optischen Anzeige und der Möglichkeit, einen vor Ort montierbaren Mikroschalter zur Fernüberwachung auszulösen.
• Robuste bündige Endmontage: Ausgestattet mit metrischen Gewindeanschlüssen für eine sichere, niederohmige Verschraubung.
• Hochwertige Materialkonstruktion: Gefertigt aus einem hochwertigen Keramikkörper und nichtmagnetischen, versilberten Messingbeschlägen für zuverlässige Leistung auch unter thermischer Belastung.

Technische Spezifikationen

• Hersteller: Mersen
• Serie: Protistor® Größe 71
• Artikelnummer: B300519 (PC71UD13C315TF)
• Aktuelle Bewertung: 315 A
• Nennspannung (IEC): 1250 V Wechselstrom
• Spannungsfestigkeit (UL): 1300 V Wechselstrom
• Nutzungskategorie: aAR (Ultraschnell wirkend)
• Bruchfestigkeit: 126 kA Wechselstrom
• Montageart: Bündige Enden / Verschraubt
• I²t-Abschaltung (bei Nennspannung): 129 kA²s
• Verlustleistung: 73 W bei Nennstrom
• Anzeige: Zündsystem
• Abmessungen: 51 mm (B) x 74 mm (L) x 56,5 mm (H)
• Packungsmenge: 2 Stück
