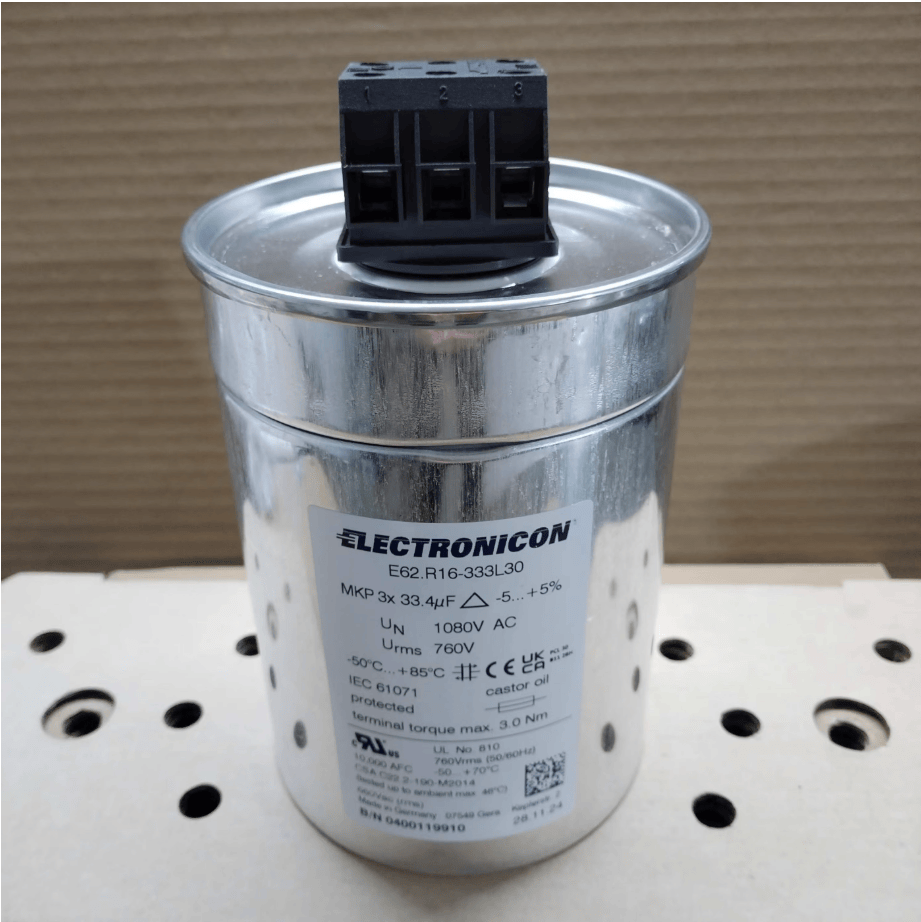

ELECTRONICON E62.R16-333L303 E62-3ph Hochleistungs-Drehstrom-Filterkondensator, 3 x 33,4 µF, 1080 V AC
Verfügbarkeit für Abholungen konnte nicht geladen werden
Secure checkout via Credit Cards, PayPal & Bank Wire (T/T)
Die ELECTRONICON E62-3ph-Serie umfasst hochwertige, robuste Dreiphasen-Wechselstromfilterkondensatoren für anspruchsvolle Anwendungen wie Windkraftanlagen, USV-Systeme und die Oberwellenfilterung in verzerrten Netzen. Diese Kondensatoren zeichnen sich durch ein induktivitätsarmes Design mit Wavecut-Technologie für hohe Effektiv- und Stoßstromfestigkeit, eine interne Dreieckschaltung und eine umweltfreundliche Pflanzenölfüllung für optimale Wärmeableitung aus. Sie sind mit berührungssicheren CAPAGRIP™-Schraubklemmen (Schutzart IP20) ausgestattet und verfügen über einen integrierten Überdruckschutz (BAM™) für sicheres, kontrolliertes Trennen.
Hauptmerkmale
- Robuste Konstruktion für extreme Betriebsbedingungen.
- Sehr niedriger Serienwiderstand und geringe Selbstinduktivität.
- Interne Dreieckschaltung von drei Kondensatorelementen.
- Pflanzenölfüllung für optimierte Kühlung und Isolierung.
- CAPAGRIP™-Schraubklemmen mit Schutzart IP20.
- Integrierter Bremsmechanismus (BAM™) zum Schutz vor Überlastung.
- Langfristig stabile Kapazitätstoleranz von ±5%.
- Entspricht den Normen IEC 61071, UL810 und CSA 22.2 Nr. 190.
Technische Spezifikationen
| Produkt-ID | E62.R16-333L303 |
| Serie | E62-3ph |
| Kapazität (C N ) | 3 × 33,4 µF |
| Nennspannung (U N ) | 1080 V Wechselstrom |
| Effektivspannung (U <sub>rms</sub> ) | 760 V |
| Stoßspannung ( US ) | 2320 V |
| Serienwiderstand (R S ) | 3 × 0,4 mΩ |
| Selbstinduktivität (L e ) | 110 nH |
| Wärmewiderstand (R th ) | 3 × 56 kW |
| Maximalstrom (I max ) | 3.6 A |
| Stoßstrom (Î) | 10,8 kA |
| Kurzschlussstrom (I S ) | - |
| Abmessungen (T₁ × L₁) | 116 × 164 mm |
| Design | L3 |
| Gewicht | 1,9 kg |
| Betriebstemperatur | -50 ... +85°C |
| Kapazitätstoleranz | ±5% |
| Verlustfaktor (tanδ) | 2 × 10 -4 |
| Anschlussart | CAPAGRIP™ Schraubklemme (IP20) |
| Interner Schutz | Break-Action-Mechanismus (BAM™) |
| Montageposition | Anschlüsse, die nach oben zeigen (vertikal) |
