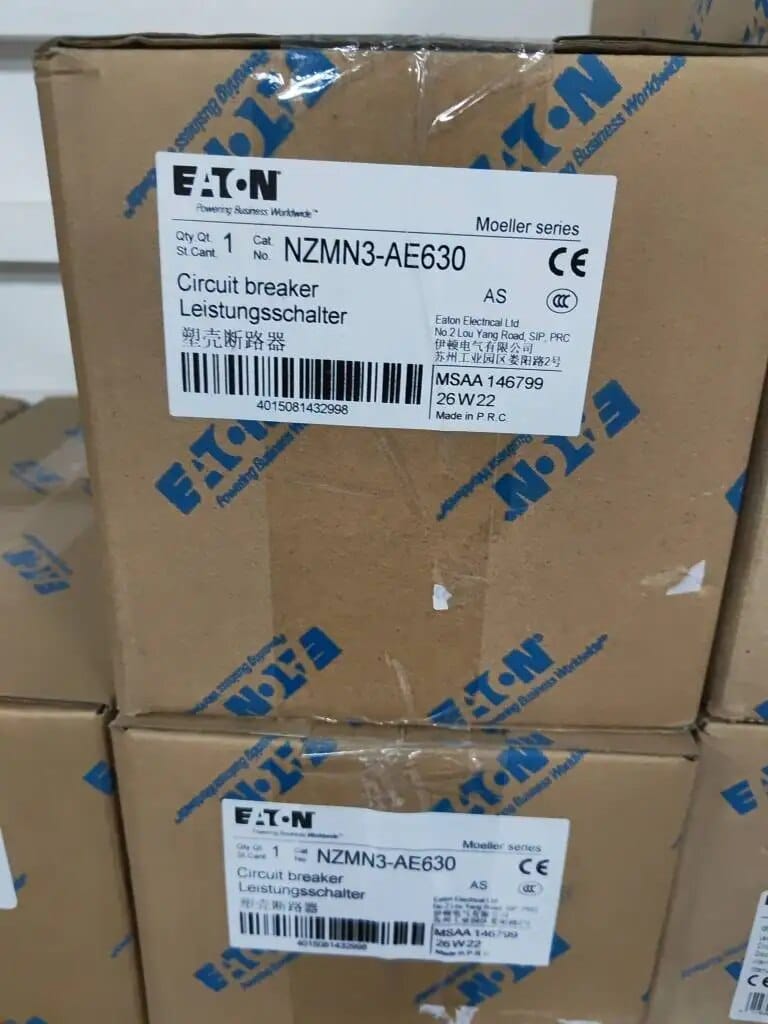

Eaton NZM-Serie NZMN3-AE630 – NZM3-Rahmen 3-poliger Kompaktleistungsschalter (MCCB), 630 A, thermomagnetisch T268, einstellbar 315–630 A, 50 kAIC bei 415 V / 42 kAIC bei 480 V, Schraubanschluss an der Vorderseite

Produktübersicht: Der Eaton NZMN3-AE630 ist ein kompletter NZM3-Leistungsschalter (MCCB) in Kompaktbauweise, der für den Schutz von Niederspannungsverteilungen unter hohen Belastungen entwickelt wurde. Dieses dreipolige thermomagnetische Gerät bietet einstellbaren Langzeit- (Überlast-)Schutz und ein hohes Kurzschlussausschaltvermögen für industrielle und gewerbliche Schaltanlagen.

Wichtigste Spezifikationen

• Hersteller: Eaton
• Serie / Rahmen: NZM-Serie — NZM3-Rahmen (NZMN3-Familie)
• Katalognummer / Teilenummer: NZMN3-AE630
• Produkttyp: Kompaktleistungsschalter (MCCB) – Schutzschaltungen für Verteilungsnetze
• Pole: 3-polig
• Nennstrom: 630 A
• Überlast-/Einstellbereich (Langzeit): 315–630 A (einstellbar)
• Auslöseart / Auslöseeinheit: Thermomagnetisch, Bezeichnung T268
• Fahrleistungsbewertung (kurzfristig / verspätet): 1260–5040 A verspätet (Herstellerangaben)
• Nennspannung: 690 V AC (Nennspannung)
• Kurzschlussausschaltvermögen / Abschaltvermögen:
  • 50 kAIC bei 415 V Wechselstrom
  • 42 kAIC bei 480 V Wechselstrom
• Anschlussart: Frontschraube (Leitung/Last)
• Zubehör: Kipphebel, Motorantrieb (optional)
• Abmessungen (B x H x T): 5,512 Zoll x 5,512 Zoll x 5,512 Zoll (ca.)
• Gewicht: 15,84 lb
• Zertifizierungen: UL-gelistet
• Typischer Anwendungsbereich: Schutzeinstellungen und thermische/magnetische Koordination für 315–630 A Zuleitungen

Merkmale und Vorteile

• Der NZM3-Rahmen bietet eine hohe Strombelastbarkeit und Kompatibilität mit dem Eaton NZM Zubehör-Ökosystem (Hilfskontakte, Shunt-Auslöser, Motorantriebe).
• Einstellbarer Überlastbereich (315–630 A) für flexible Abstimmung mit vorgelagerten/nachgelagerten Schutzeinrichtungen.
• Hohes Abschaltvermögen, geeignet für Umgebungen mit vielen Fehlern: 50 kAIC bei 415 V und 42 kAIC bei 480 V.
• Der thermomagnetische Auslöser (T268) vereint Langzeit-Überlastschutz und Sofort-Kurzschlussschutz in einer Einheit.
• Frontschraubverbindungen ermöglichen sichere Anschlüsse für robuste Installationen.

Anwendungen

• Niederspannungsverteilungsschaltanlagen, Hauptleitungen, Abzweigleitungen, Motorschutz in industriellen und gewerblichen elektrischen Systemen, die ein hohes Abschaltvermögen und einen einstellbaren Schutz erfordern.

Installations- und Sicherheitshinweise

• Verwenden Sie Eaton-Zeit-Strom-Kennlinien und Koordinierungsrichtlinien, um Langzeit-, Kurzzeit- und Momentaneinstellungen für Selektivität und Systemschutz zu konfigurieren.
• Prüfen Sie die Kompatibilität des gewählten Zubehörs (Wipphebel, Motorantrieb) mit dem NZM3-Rahmen und der vorgesehenen Montage.
• Beachten Sie die Montageanweisungen des Herstellers hinsichtlich Drehmomentwerten, Montageabständen und Umgebungsbedingungen für die Leistungsreduzierung.
• Prüfen Sie, ob die Abschaltleistungen den örtlichen Anforderungen der Versorgungsunternehmen und den geltenden Vorschriften für die Installation entsprechen.

Dokumentation & Support

• Detaillierte Fahrkurven, Informationen zur Zubehörbestellung, technische Zeichnungen und Installationsanweisungen finden Sie im Produktdatenblatt der Eaton NZM-Serie und im technischen Support.
