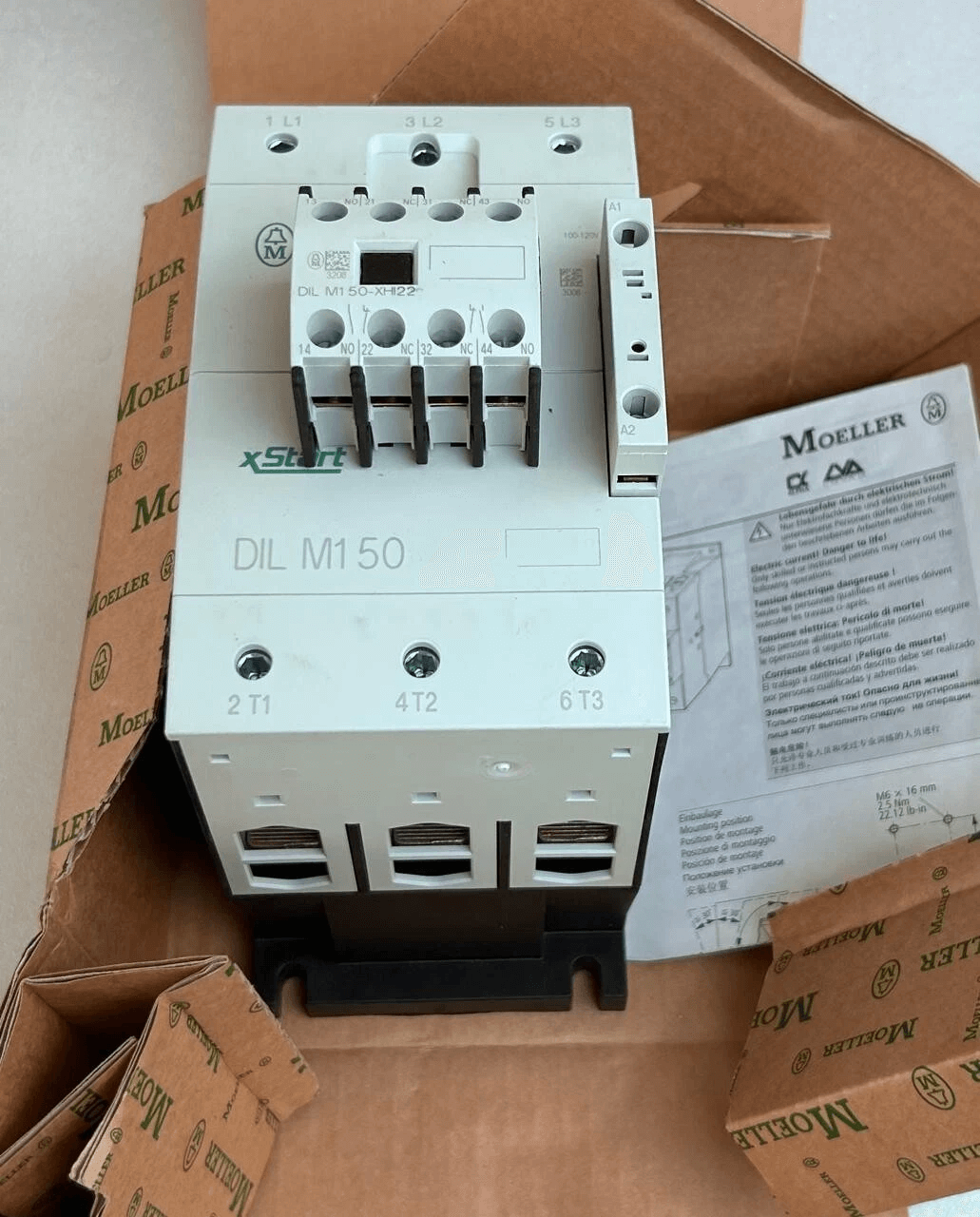

Eaton Moeller DILM150(RAC240) – 3-poliger Schütz der DILM-Serie, 75 kW bei 380–400 V, Spule RAC240, 190–240 V AC, 50/60 Hz, Schraubklemmen, IEC/UL-zertifiziert

Der Eaton Moeller DILM150 (RAC240) ist ein robuster dreipoliger Leistungsschütz der DILM-Serie, der für anspruchsvolle Motorsteuerungs- und Schaltanwendungen entwickelt wurde. Mit einer Nennleistung von 75 kW bei 380–400 V und einer RAC240-Steuerspule (190–240 V AC, 50/60 Hz) bietet dieser Schütz zuverlässigen Wechselstrombetrieb, Schraubklemmenanschlüsse und eine breite internationale Zertifizierung für industrielle Anlagen.

Wichtigste Spezifikationen

• Hersteller: Eaton (Moeller)
• Katalognummer / Modellcode: 239588 / DILM150(RAC240)
• Produkttyp: Schütz – DILM-Serie
• Pole: 3-polig (Hauptkontakte)
• Bemessungsmotorleistung: 75 kW bei 380–400 V (Anwendungsbezugswert gemäß EN/IEC)
• Spulen-/Steuerspannung: RAC240 – 190–240 V AC, 50/60 Hz
• Anschlussart: Schraubklemmen (für Strom- und Steuerleitungen)
• Abmessungen (ca.): 160 mm (Tiefe) × 170 mm (Höhe) × 90 mm (Breite)
• Gewicht: 2,25 kg
• Normen und Zertifizierungen: IEC/EN 60947‑4‑1, IEC/EN 60947, UL 60947‑4‑1, UL-gelistet, VDE 0660, CE, CSA (Aktenzeichen 012528; Klassennummern 2411‑03, 3211‑04), UL-Kategoriekontrollnummer: NLDX; UL-Aktenzeichen: E29096; CSA‑C22.2 Nr. 60947‑4‑1‑14
• Kontaktspezifikation: Kontakte gemäß EN 50012 (detaillierte Kontaktkonfigurationen und Hilfskontaktoptionen siehe Datenblatt)

Merkmale und Vorteile

• Hochleistungsschaltung: Ausgelegt für Motoren bis 75 kW bei 380–400 V, geeignet für die Steuerung großer Motoren und hohe industrielle Lasten.
• Spule RAC240 (190–240 VAC): kompatibel mit Standard-Steuernetzteilen bei 50/60 Hz für weltweite Installationen.
• Schraubklemmen bieten sichere, vor Ort wartungsfreundliche Verbindungen für Strom- und Steuerleitungen.
• Kompakte Bauweise mit internationalen Zulassungen vereinfacht die Integration in Schaltschränke und Schaltanlagen.
• Ein breites Zertifizierungsspektrum (IEC, UL, CSA, VDE, CE) ermöglicht den Einsatz in unterschiedlichen regulatorischen Umgebungen.

Anwendungen

• Motorstarter und Motorsteuerzentren für große Wechselstrommotoren.
• Industriemaschinen, Pumpen, Kompressoren und große HLK-Anlagen.
• Schaltanlagen und Bedienfelder, bei denen robuste, zertifizierte Schütze erforderlich sind.

Installations- und Sicherheitshinweise

• Prüfen Sie, ob der Überlastschutz, die Koordination und die Starterkonfiguration den Motoreigenschaften und den örtlichen Vorschriften entsprechen.
• Informationen zu Hilfskontaktoptionen, korrekter Montageausrichtung, Drehmomentwerten und Anschlussbelegungsanweisungen finden Sie in der Produktliteratur von Eaton.
• Stellen Sie sicher, dass die Steuerspannung der Nennspannung der Spule RAC240 (190–240 VAC) entspricht und beachten Sie die Nennbetriebsfrequenz (50/60 Hz).
• Beachten Sie alle geltenden Normen und örtlichen Installationsvorschriften.

Dokumentation & Support

• Detaillierte elektrische Daten, Informationen zu Hilfskontaktoptionen, Verdrahtungsdiagramme und Installationshinweise finden Sie in den Datenblättern und der technischen Dokumentation der Eaton Moeller DILM-Serie oder wenden Sie sich an den technischen Support von Eaton.
