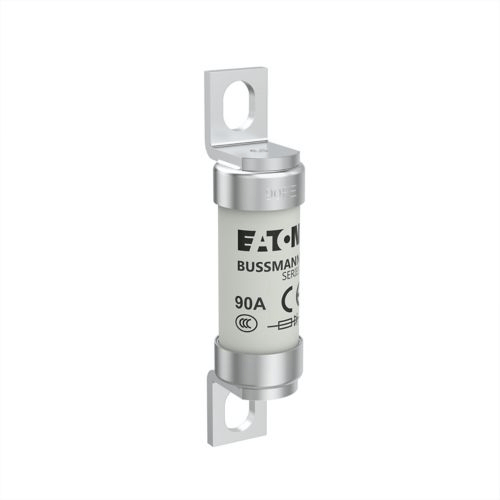

Eaton 90FE 90A 690V Sicherung (10 Stück)

Die Eaton Bussmann 90FE ist eine Hochgeschwindigkeitssicherung nach britischem Standard, die speziell für den Schutz von Halbleiter- und Leistungselektronik entwickelt wurde. Sie eignet sich für anspruchsvolle industrielle Anwendungen wie Gleichstromkreise, Gleichstromantriebe, Stromrichter und Gleichrichter. Die einpolige FE-Sicherung verfügt über versetzte Schraubklemmen (Flachsteckverbinder) und eine Bolzenbefestigung. Dieses Angebot umfasst eine Packung mit 10 Sicherungen.

Wichtigste Spezifikationen

• Hersteller / Marke: Eaton (Bussmann)
• Herstellernummer: 90FE
• Baureihe: FE (britischer Standard, Einzellauf)
• Produkttyp: Hochgeschwindigkeitssicherung nach britischem Standard (aAR)
• Stromstärke: 90 A
• Nutzungskategorie: aR (Halbleiterschutz)
• Bemessungsspannung (AC): 690 V AC (IEC) — Primärseite dargestellt
• Nennspannung (DC): 500 VDC
• Schaltvermögen: 200 kA RMS Sym (AC)
• Gleichstrom-Ausschaltvermögen: 50 kA bei 500 VDC
• Bemessungsschaltvermögen: 200 kA
• Lichtbogen (I2t): 1300 (bei 415 V), 2100 (bei 660 V)
• Vorbogen (I2t): 360
• Wattverluste: 20 W
• Sicherungsform / Anschluss: Versetzte Schraublaschen (Flachende × Flachende)
• Montageart: Bolzen (M6-Befestigungsmaß)
• Mittenabstand der Verbindungen: 61,8 mm
• Sicherungsanzeige: Keine (geeignet für optionale EC‑600 / TI700 Anzeigesätze)
• Frequenz / Stromart: Wechselstrom/Gleichstrom
• Karosserie-/Konstruktionsgröße: Sonstige (britische Standard-FE-Form)
• Typische Anwendungen: Halbleiterschutz, Gleichstrom-Sammelschiene, Gleichstromantriebe, Leistungswandler/Gleichrichter
• Verpackung: Standard – Packung mit 10 Stück
• UPC: 051712838351; EAN: 5027590491365
• Konformität: CE-Kennzeichnung, RoHS-konform; UL/IEC-Klassifizierungen gemäß Katalog

Merkmale und Vorteile

• Hohes Abschaltvermögen (200 kA RMS Sym AC) für eine zuverlässige Fehlerbeseitigung in schweren Industrieanlagen.
• aAR-Charakteristik, die für den schnellen Schutz von Leistungshalbleitern optimiert ist.
• Versetzte, verschraubte Flachsteckverbinder und Bolzenbefestigung gewährleisten sichere, induktivitätsarme Verbindungen, die für Hochstrominstallationen geeignet sind.
• Kompatibel mit Eaton Anzeige-/Adapterzubehör (EC‑600, TI700, MAI/MBI Mikroschalteradapter) für eine verbesserte Überwachung.

Installations- und Handhabungshinweise

• Die Montage erfolgt mit den angegebenen M6-Bolzen. Achten Sie auf einen korrekten Lochabstand von 61,8 mm.
• Verwenden Sie bei der Installation von Indikatoren oder Mikroschalteradaptern die von Eaton empfohlenen Kits, um die Kompatibilität zu gewährleisten.
• Ersetzen Sie die Sicherung durch eine identische Sicherung der FE-Serie, um die Schutzeigenschaften aR und die Leistung I2t aufrechtzuerhalten.
• Beachten Sie die Nennspannungen (AC/DC) und das Abschaltvermögen, um einen sicheren Systemschutz zu gewährleisten.

Bestellung & Ressourcen

• Bestellung über Eaton Bussmann 90FE. Die vollständigen I²t-Kennlinien, technischen Zeichnungen und Informationen zur Zubehörkompatibilität finden Sie im Eaton/Bussmann-Datenblatt und -Katalog.
