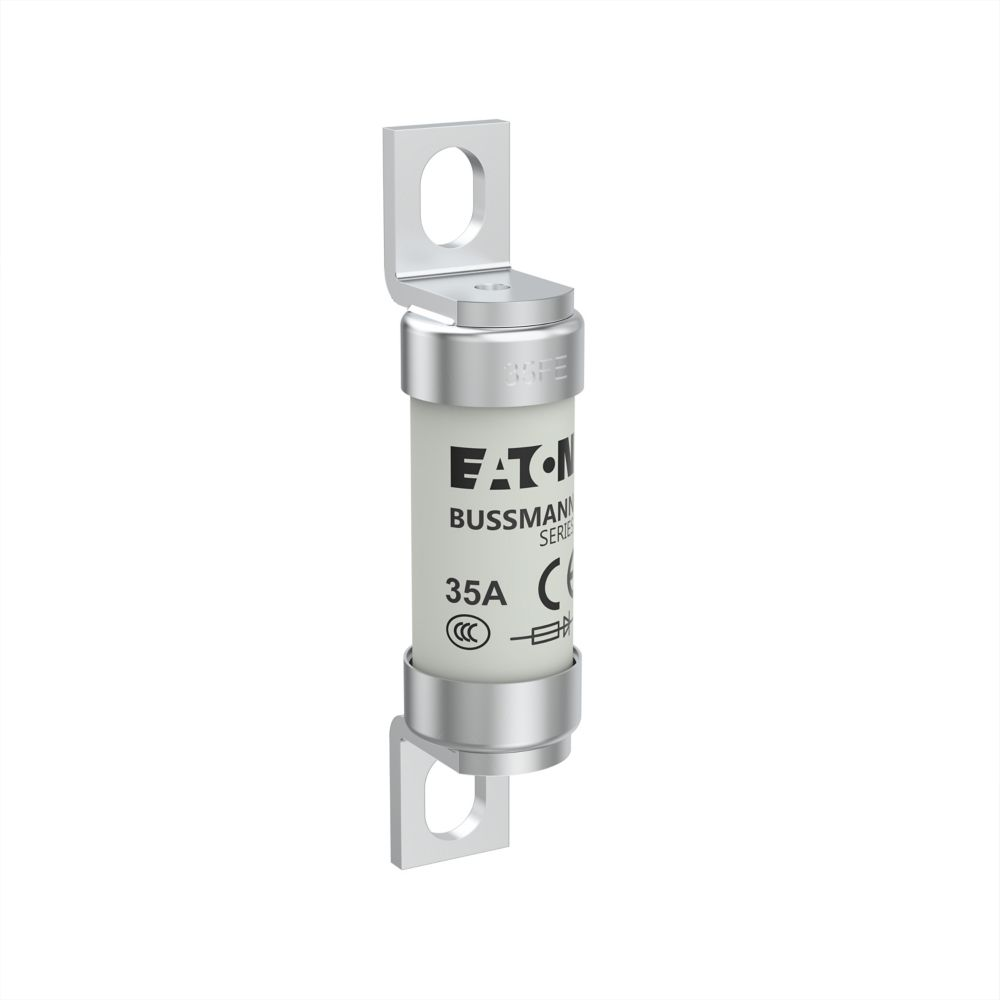

Eaton Bussmann 35FE – Hochgeschwindigkeitssicherung BS88 (35 A)

Kompakte Hochgeschwindigkeitssicherung nach britischem Standard für Halbleiterschutz und Gleichstromanwendungen. Entwickelt und getestet gemäß BS88 Teil 4 / IEC 60269-4 für den Einsatz in DC-Sammelschienen, Gleichstromantrieben, Stromrichtern/Gleichrichtern und ähnlichen leistungselektronischen Systemen.

Die wichtigsten Spezifikationen auf einen Blick

• Katalognummer: 35FE
• Sicherungstyp/Serie: FE (Bussmann High-Speed BS88)
• Stromstärke: 35 A
• Nennspannung: 690 VAC (IEC); 700 VAC (UL); 500 VDC (IEC/UL)
• Gebrauchskategorie: aR (Halbleiterschutz)
• Abschaltvermögen: 200 kA RMS Sym (AC)
• DC-Unterbrechungsleistung: 50 kA bei 500 VDC
• Bemessungsschaltvermögen: 200 kA
• Ausschaltvermögen (I2t): 130 bei 415 V, 200 bei 660 V
• Vorlichtbogen (I2t): 33
• Wattverluste: 9 W
• Verbindung: Blattende × Blattende (versetzte verschraubte Laschen)
• Befestigungsmethode / -maß: Bolzen; Befestigungsgewinde M6; Mittenabstand der Anschlüsse 62 mm
• Abmessungen: 76 mm Länge × 20 mm Höhe × 20 mm Breite
• Gewicht: 41,4 g
• Sicherungsanzeige: Keine (kompatibel mit externen Anzeigen)
• Isolierte Metall-Grifflaschen (IMGL): Nein
• Verpackung: Standard

Zertifizierungen und Konformität

• Entwickelt und getestet nach BS88 Teil 4 und IEC 60269‑4
• IEC-zertifiziert; UL-anerkannt
• CE-Kennzeichnung; RoHS-konform

Typische Anwendungen

• Halbleiterschutz (Thyristoren, IGBTs)
• DC-Sammelschienenschutz
• Gleichstromantriebe und Motorsteuerungsumrichter
• Stromrichter und Gleichrichter

Kompatibles Eaton-Zubehör

• EC‑600 Sicherungsblock
• TI700 Sicherungsanzeige-Kit
• MAI / MBI Auslöseanzeige / Mikroschalteradapter

Reihenfolge und Kennungen

• Artikelnummer: 35FE
• UPC: 051712834186
• EAN: 5027590477727

Datenblatt & Ressourcen

• Datenblatt und technische Dokumente von Eaton sind bei Eaton erhältlich (detaillierte Kurven und Anwendungshinweise finden Sie auf der Eaton-Produktseite und im Datenblatt 720024).
