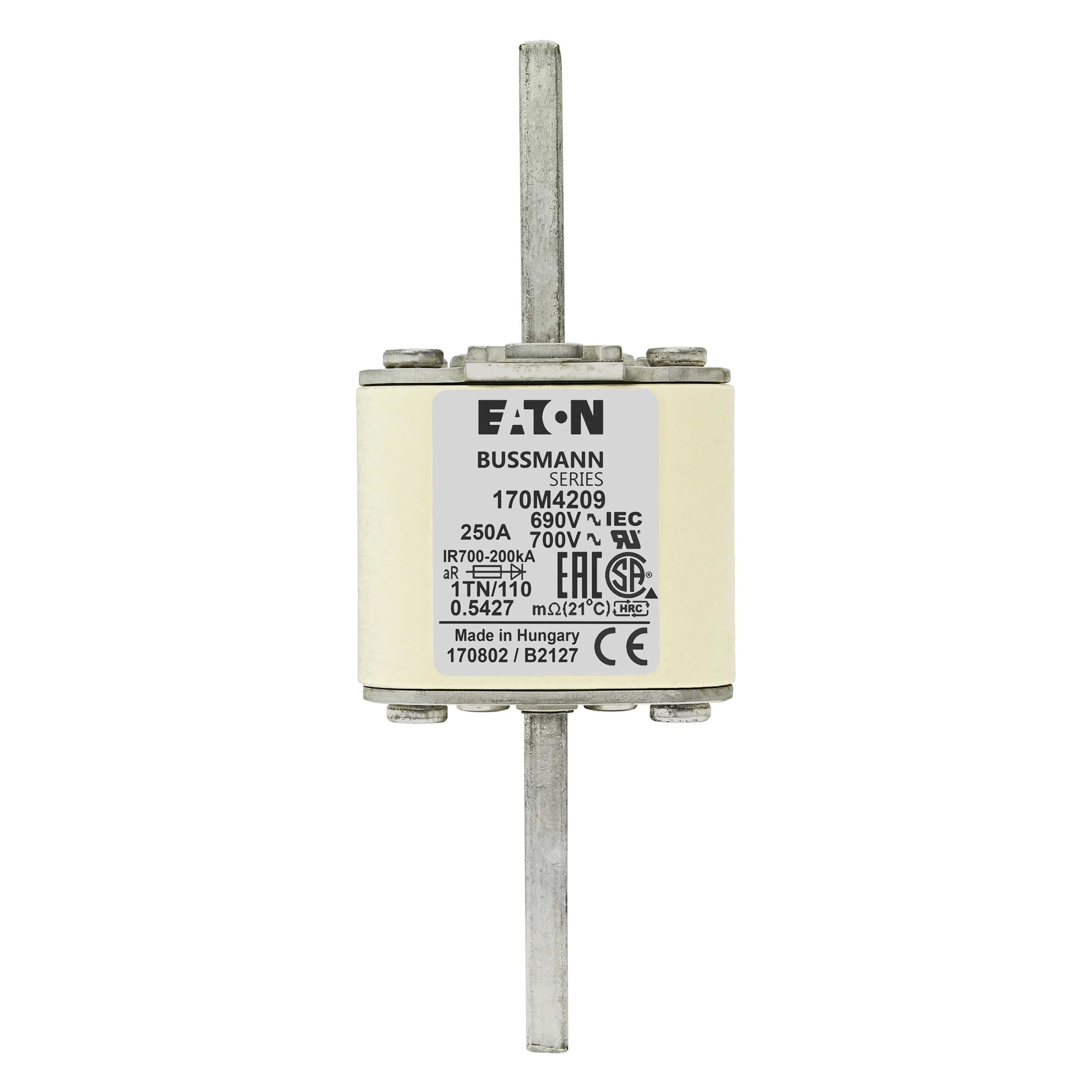

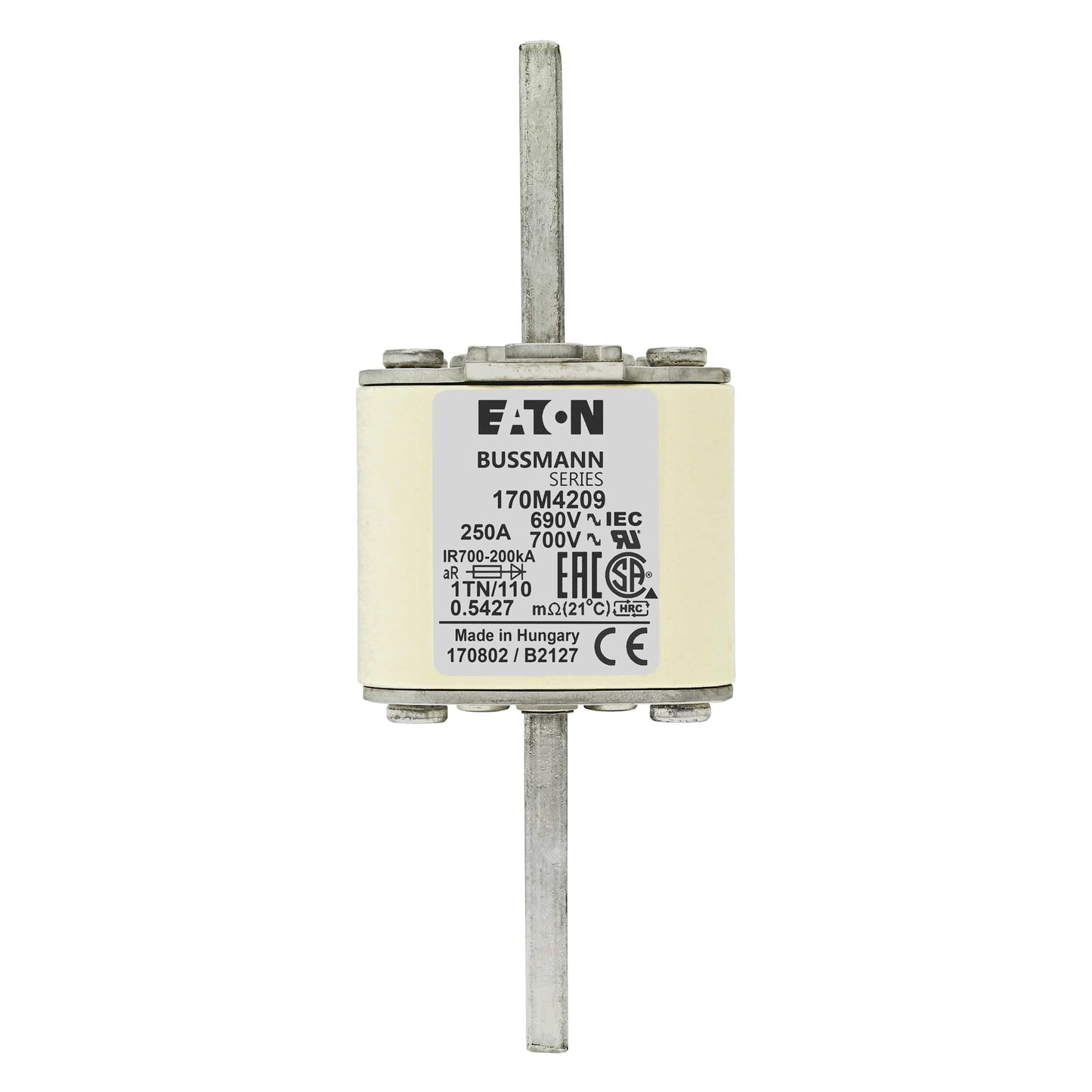

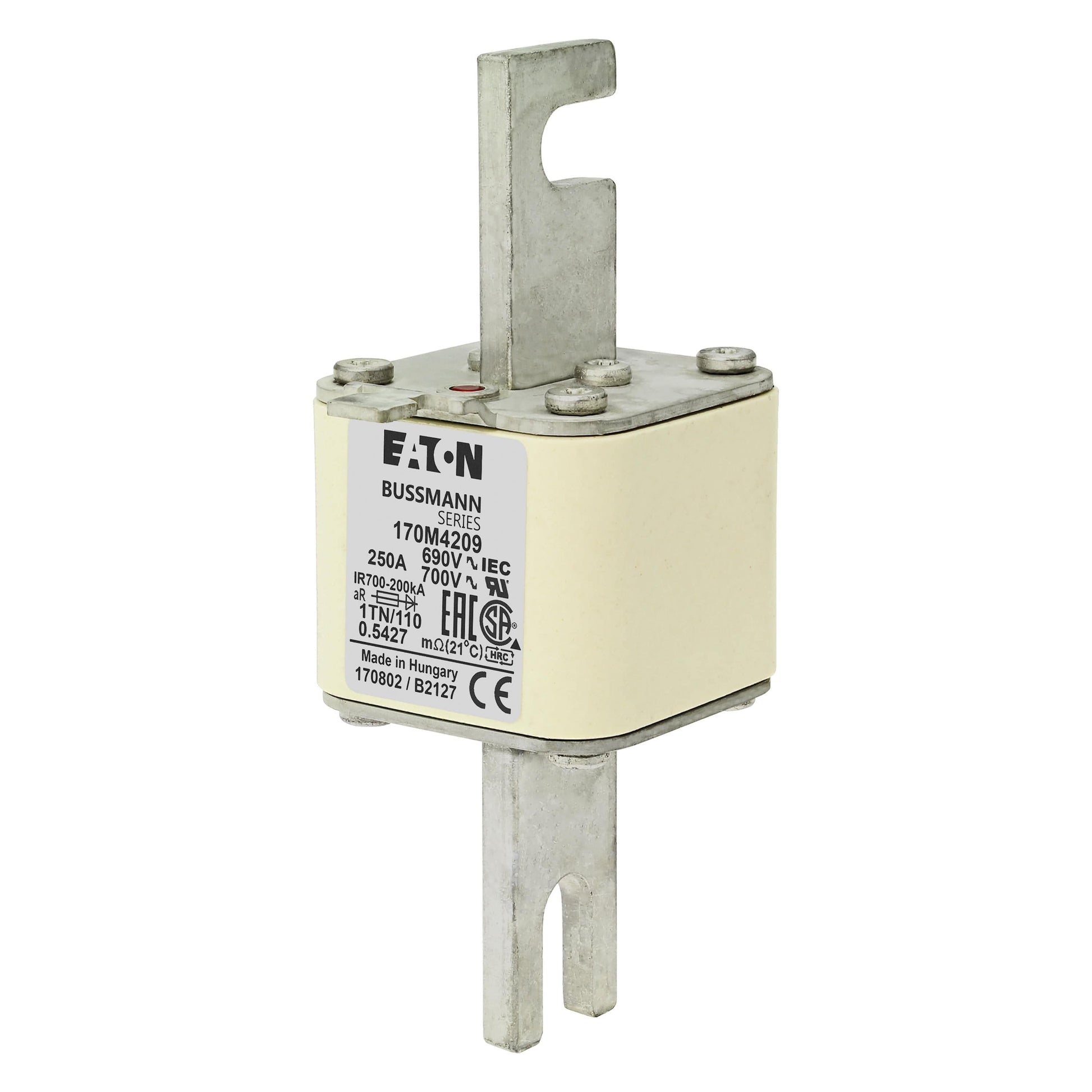

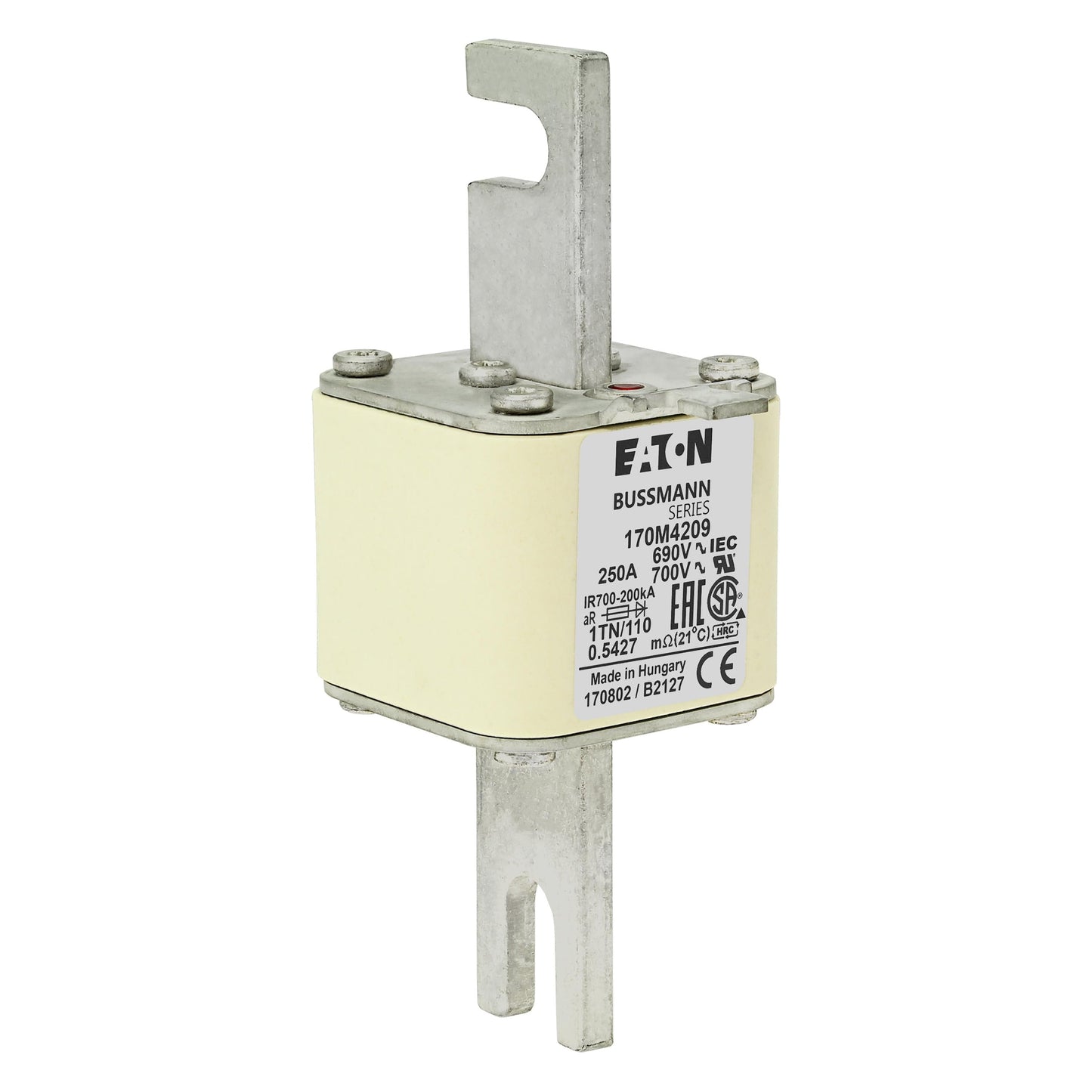

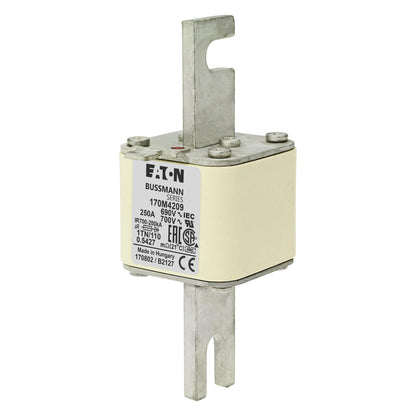

Eaton (Bussmann) 170M4209 – Hochgeschwindigkeits-Sicherung der Serie 170M, quadratisches Gehäuse, 250 A, 690 V AC (700 V UL), aR-Halbleiterschutz, Sicherungsgröße 1, Statusanzeige oben (TN/110) – 3er-Pack

Die Eaton (Bussmann) 170M4209 ist eine schnelllaufende, quadratische Sicherung, die speziell für den Schutz von Halbleiter- und Leistungselektronikgeräten entwickelt wurde. Sie ist für 250 A und 690 V AC (700 V gemäß UL) ausgelegt und verfügt über eine aR-Funktion zum Schutz von Halbleitern sowie eine Sicherungsstatusanzeige (TN/110 Typ T) zur Meldung eines durchgebrannten Sicherungssignals. Diese Sicherung der Baugröße 1 bietet ein hohes Abschaltvermögen und zuverlässiges Abschalten in anspruchsvollen Industrieanwendungen. Lieferung im 3er-Pack.

Wichtigste Spezifikationen

• Hersteller: Eaton (Bussmann)
• Katalog / Modell: 170M4209 — Sicherung 250A 690V 1TN/110 AR UC
• Produkttyp: Hochgeschwindigkeits-Sicherung mit quadratischem Gehäuse (DIN 43653-Bauform)
• Amperezahl: 250 A
• Nennspannung: 690 V AC (IEC); 700 V (UL)
• Unterbrechungs-/Ausschaltvermögen: 200 kA (200 kAIC)
• Nutzungskategorie: aR (zum Schutz von Halbleitern)
• Sicherungsgröße / Baugröße: 1
• Sicherungsanzeige: Statusanzeige für die obere Sicherung (TN/110 Typ T)
• Sicherungsform & Anschluss: Quadratisches Gehäuse mit geschlitzten, mittigen Schraublaschen; Verbindung von Flügelende zu Flügelende; Mittenabstand 108 mm; Befestigungsmaß M10
• Abschaltstrom (I²t): 42.000 A²s bei 660 V (vor dem Lichtbogen I²t: 155.000 A²s) – siehe Datenblatt für die vollständige Zeitstromkennlinie
• Wattverluste: 55 W (bei Nennstrom)
• Unterbrechungsfestigkeit / Zertifizierung: IEC-zertifiziert; UL-anerkannt; CE-Kennzeichnung; RoHS-konform
• Gewicht und Abmessungen (verpackungsabhängig): Einzelgewicht 162 g; Produktabmessungen siehe Herstellerangaben.
• Typische Anwendungen: Halbleiterschutz, Gleichstrom-Zwischenkreis, Gleichstromantriebe, Leistungswandler/Gleichrichter

Merkmale und Vorteile

• aAR-Charakteristik zur schnellen Fehlerbehebung in Halbleiterbauelementen und Leistungswandlern.
• Hohes Abschaltvermögen von 200 kA für Umgebungen mit starken Kurzschlüssen.
• Die integrierte Statusanzeige oben (TN/110) vereinfacht die Erkennung durchgebrannter Sicherungen und die optionale Integration von Mikroschaltern.
• Robuste, quadratische Gehäusekonstruktion mit verschraubter Mittellasche für sichere Verbindungen und zuverlässige mechanische Leistung.
• Eaton/Bussmann-Qualitätsstandards und globale Zertifizierungen für den industriellen Einsatz.

Installations- und Handhabungshinweise

• Passen in Halterungen und Sicherungssysteme, die der DIN 43653 entsprechen und für 690 V AC-Sicherungen ausgelegt sind.
• Um die Koordination und Sicherheit zu gewährleisten, dürfen die Sicherungen nur durch identische Eaton 170M aAR-Sicherungen ersetzt werden.
• Beachten Sie die Herstellerangaben zum Anzugsmoment der verschraubten Anschlüsse (M10), zur Leiterdimensionierung und zu thermischen Aspekten.
• Die vollständigen Zeit-Strom-Kennlinien und Koordinationsbeispiele finden Sie im Eaton-Datenblatt.

Bestellung & Verpackung

• 3er-Pack (Standardverpackung). UPC: 051712258074. Nicht lagernd/Lieferzeit möglich; bei Bedarf Lieferangebot anfordern.
