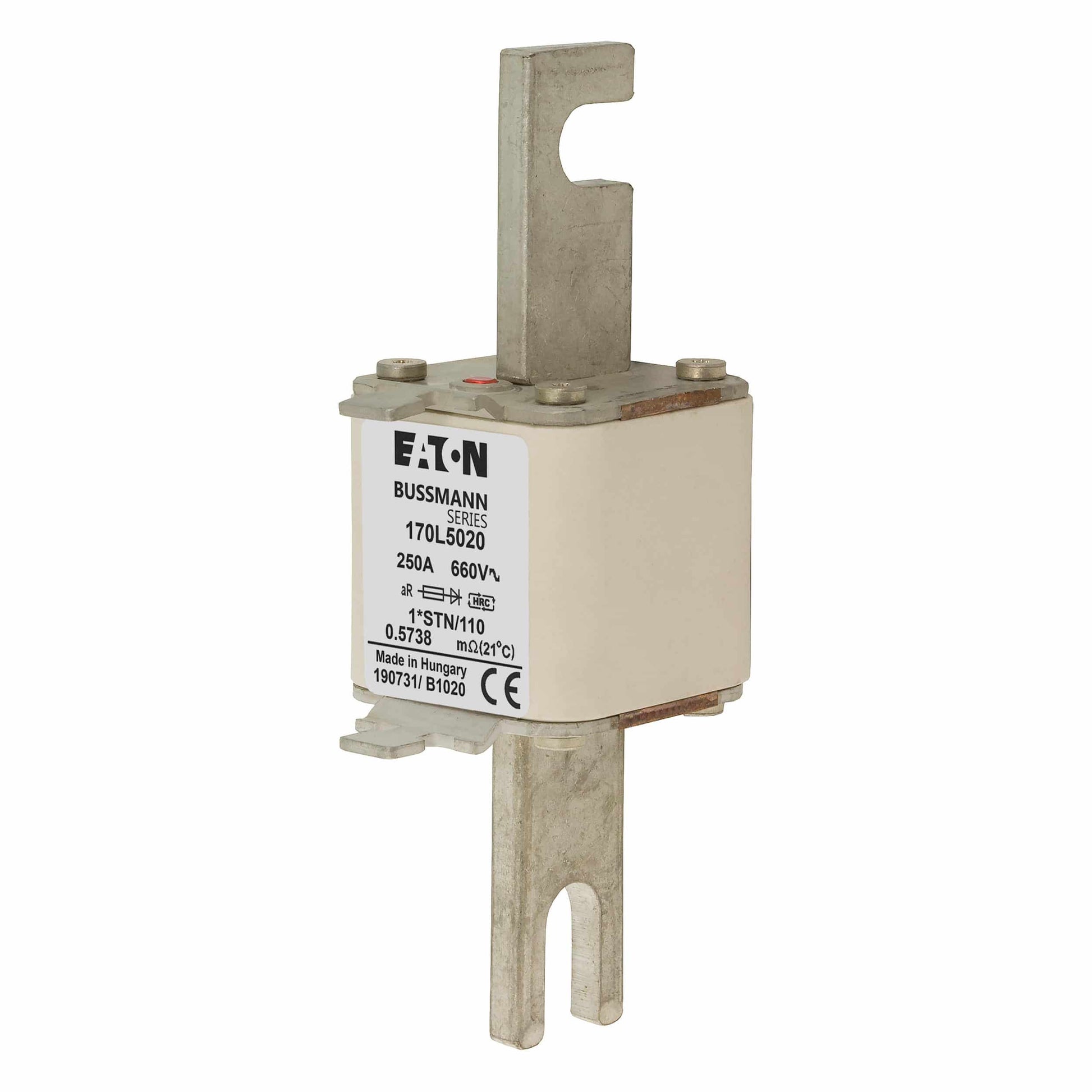

Eaton (Bussmann) 170L5020 Hochgeschwindigkeits-Sicherungseinsatz mit quadratischem Gehäuse – 250 A, 660 V AC, Halbleiterschutz, Kompaktbauform 1 (43 × 58 × 140 mm), mit Schraubanschluss, Kontrollleuchte oben – 6er-Packung

Die Eaton (Bussmann) 170L5020 ist eine schnelllaufende, quadratische Sicherung, die speziell für den Schutz von Halbleitern in industriellen Stromversorgungssystemen entwickelt wurde. Sie ist der Klasse aR zugeordnet und bietet ein schnelles Abschaltverhalten, das optimal auf den Schutz von Leistungshalbleitern, Gleichrichtern und Umrichtern abgestimmt ist. Dieses Angebot umfasst eine Packung mit sechs (6) Stück.

Wichtigste Spezifikationen

• Hersteller / Marke: Eaton (Bussmann)
• Teilenummer / Katalognummer: 170L5020 (Globaler Katalog: 170L5020)
• Produkttyp: Hochgeschwindigkeits-Vierkant-Sicherungseinsatz (Schraubanschluss) — Klasse aAR (Halbleiterschutz)
• Anwendung: Halbleiterschutz, Leistungswandler, Gleichrichter, industrielle Wechselstromsysteme
• Stromstärke: 250 A
• Spannungsangabe: 660 V Wechselstrom
• Nutzungskategorie / Klasse: aR (mit Halbleiterschutz), Klasse aR
• Sicherungsgröße: Kompaktgröße 1 (aufgeführt als Größe 1) — nominale Kompaktabmessungen: 43 × 58 × 140 mm (Kompaktgröße 1)
• Konstruktion / Gehäuse: Quadratisches Gehäuse mit geschlitzten, mittig verschraubten Laschen; Sicherungstyp mit verschraubten Laschen (DIN 43653-kompatibel)
• Sicherungsanzeige: Statusanzeige für die obere Sicherung (einzelne Anzeige)
• Abschaltvermögen: 200 kA
• Stromart: Wechselstrom
• Mittenabstand der Verbindungen: 108 mm
• Montage / Anschlüsse: Verschraubte Lasche, Montageabmessung M10
• Wattverluste bei Nennstrom: 50 W
• Produktabmessungen (verpackt/in der Produktbeschreibung): Länge/Tiefe 305 mm × Breite 145 mm × Höhe 65 mm
• Produktgewicht: 58,2 g (pro Einheit)
• Verpackung: Standard; Verkaufseinheit: 6 Stück
• Konformität: RoHS-konform; weitere Zertifizierungen erhalten Sie auf Anfrage bei Eaton (Kontakt zum Werk).

Merkmale und Vorteile

• Hohes Abschaltvermögen (200 kA) für robuste Fehlerunterbrechung in Hochenergiesystemen.
• aAR-Charakteristik, speziell optimiert für die schnelle Beseitigung von Fehlern in Halbleiterbauelementen.
• Verschraubte Etikettenkonstruktion mit geschlitzten Mitteletiketten und optischer Anzeige oben für zuverlässige Verbindung und schnelle Statusprüfung.
• Kompakte Bauform (Größe 1) für platzsparende Installationen bei gleichzeitig hoher Leistung.

Installations- und Sicherheitshinweise

• Prüfen Sie die mechanische und elektrische Kompatibilität mit DIN 43653 / verschraubten Sicherungshaltern und Befestigungsmaterial; stellen Sie sicher, dass der M10-Schraubenspielraum und der Mittenabstand 108 mm betragen.
• Verwenden Sie die Zeit-Strom-Kennlinien und Koordinationstabellen von Eaton, um die Selektivität und den Systemschutz zu bestätigen; konsultieren Sie das Datenblatt für die vollständigen T-I-Kennlinien.
• Beachten Sie die Nennspannung von 660 V AC und den Nennstrom von 250 A; stellen Sie sicher, dass die Eaton-Richtlinien für die korrekte Reduzierung der Nennleistung und die Umgebungsbedingungen eingehalten werden.

Dokumentation & Support

• Die vollständige technische Dokumentation, Zeit-Strom-Kennlinien, Installationsanweisungen und Zertifizierungsdetails finden Sie im Eaton (Bussmann) Datenblatt für Teil 170L5020 oder wenden Sie sich an den technischen Support von Eaton.
