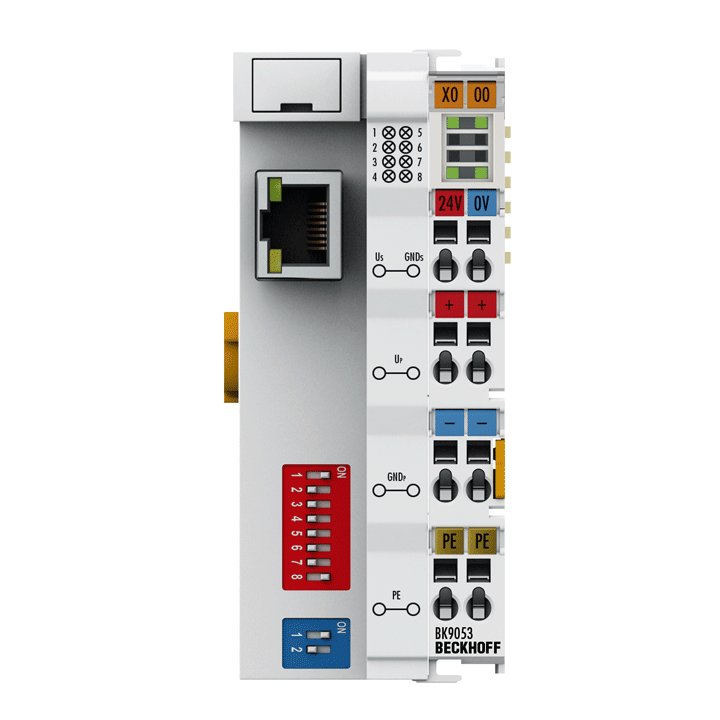

Beckhoff BK9053 PROFINET Kompakt-Buskoppler, RJ45 10/100 Mbit/s, 512 Eingänge/512 Ausgänge, 24 V DC, 44 × 100 × 68 mm

$425.00 USD
$425.00 USD
Sale Ausverkauft
Versand wird beim Checkout berechnet

Secure checkout via Credit Cards, PayPal & Bank Wire (T/T)

Visa Mastercard PayPal Apple Pay Google Pay American Express
TECHNICAL DATASHEET PDF

Überblick

Der Beckhoff BK9053 ist ein kompakter PROFINET RT (Klasse B) Buskoppler, der PROFINET-Netzwerke mit modularen Beckhoff Bus-Terminals verbindet. Er erkennt angeschlossene Terminals automatisch und ordnet sie dem Prozessabbild zu. Das Gerät unterstützt Auto-Negotiation mit 10/100 Mbit/s über eine RJ45-Schnittstelle und kann bis zu 64 Bus-Terminals (255 mit K-Bus-Erweiterung) anschließen.

Hauptmerkmale

  • PROFINET RT (Klasse B) mit GSDML-Integration
  • Automatische 10/100 Mbit/s über 1 × RJ45
  • Bildverarbeitung mit bis zu 512 Byte Eingabe und 512 Byte Ausgabe
  • Unterstützt 64 Busbahnhöfe (255 mit K-Bus-Erweiterung)
  • 24 V Gleichstromversorgung; K-Bus-Strom 1750 mA
  • 500 V Isolation zwischen Leistungskontakten, Versorgungsspannung und Feldbus

Spezifikationen

Modell BK9053 PROFINET Kompakt-Bus-Koppler
Protokoll PROFINET RT (Klasse B)
Busschnittstelle 1 × RJ45
Datenraten 10/100 Mbit/s, automatische Erkennung
Max-Prozessbild 512 Byte Eingabe / 512 Byte Ausgabe
Unterstützte Busbahnhöfe 64 (255 mit K-Bus-Erweiterung)
Stromversorgung 24 V DC (−15 %/+20 %); Eingangsstrom 70 mA + (Σ K-Bus-Strom)/4, max. 500 mA
K-Bus-Stromversorgung 1.750 mA
Stromkontakte Max. 24 V DC / 10 A
Elektrische Trennung 500 V (Leistungskontakt/Versorgungsspannung/Feldbus)
Topologie / Distanz Sternförmig; 100 m zwischen Weichen und Kupplung
Abmessungen (B × H × T) 44 × 100 × 68 mm
