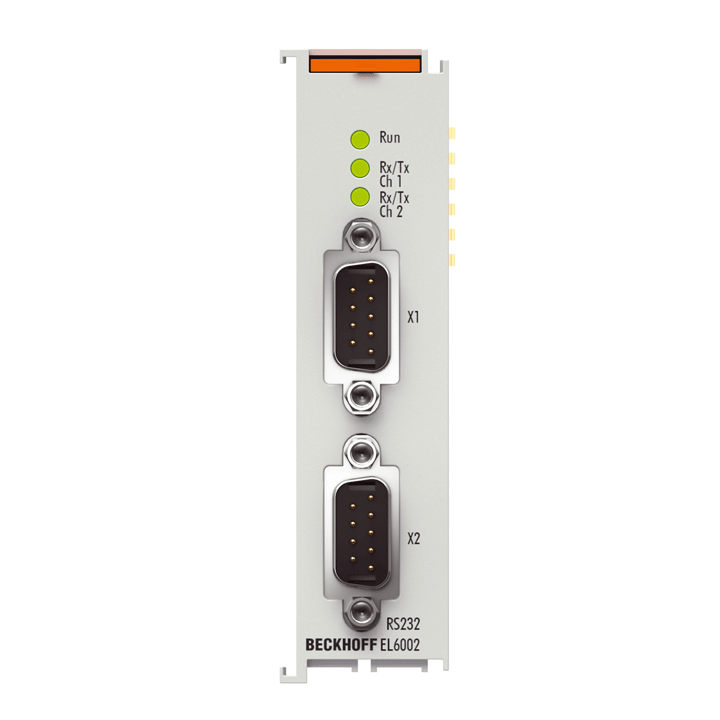

Beckhoff EL6002 EtherCAT-Terminal, 2-Kanal-RS232-Schnittstelle, 300–115200 Baud, D-Sub 9-polig, 24 × 100 × 52 mm

Überblick

Das Beckhoff EL6002 ist ein 2-Kanal-RS232-EtherCAT-Terminal für serielle Kommunikation. Jeder Port arbeitet unabhängig im Vollduplex-Modus mit Baudraten von 300 bis 115.200 und ist galvanisch vom E-Bus getrennt, um eine hohe Störfestigkeit zu gewährleisten. Mit dem TwinCAT Virtual Serial COM Driver lässt sich das EL6002 als Standard-Windows-COM-Port einbinden.

Hauptmerkmale

• Zwei unabhängige RS232-Schnittstellen (Vollduplex)
• 300…115.200 Baud, Standard 9600 Baud, 8 Datenbits, keine Parität, 1 Stoppbit
• D-Sub-9-Pin-Steckverbinder; Kabellänge bis zu 15 m
• Große Puffer: 864 Byte Empfang, 128 Byte Senden
• 500 V elektrische Isolation zwischen E-Bus und Signalspannung
• Kompakte 24 mm breite DIN-Schienenklemme mit Status-LEDs

Anwendungen

• Anschluss von zwei RS232-Geräten (Instrumente, HMIs, Modems, Sensoren) an EtherCAT-Systeme
• PC-Kommunikation über TwinCAT Virtual Serial COM Driver

Spezifikationen
