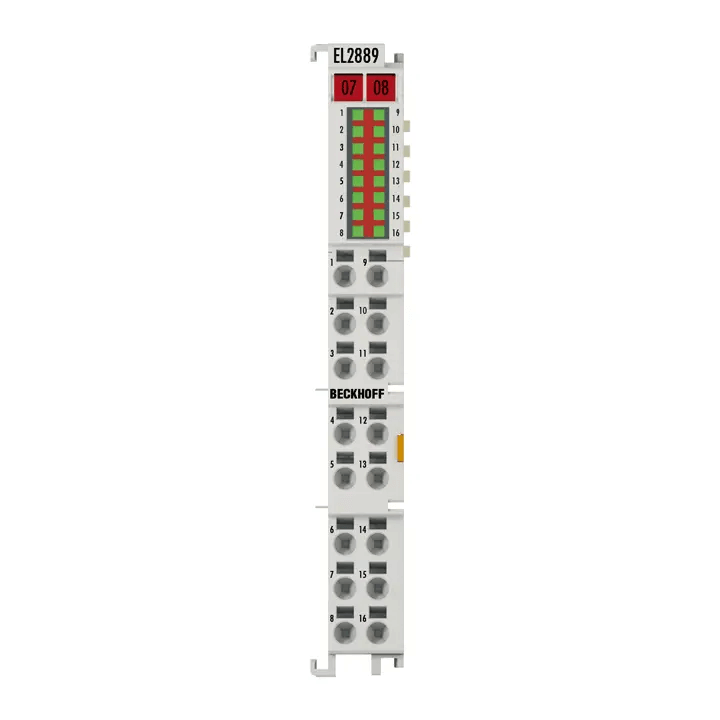

Beckhoff EL2889 EtherCAT-Anschlussklemme, 16-Kanal-Digitalausgang (Masseschaltung), 24 V DC, 0,5 A/Kanal, 12 × 100 × 68 mm

Überblick

Der Beckhoff EL2889 ist ein 16-Kanal-EtherCAT-Digitalausgang mit Erdschlussschaltung für 24-V-DC-Aktoren. Er bietet galvanische Trennung zwischen E-Bus und Feld, LED-Statusanzeige pro Kanal und eine hohe Kanaldichte in einem 12-mm-Gehäuse. Die Ausgänge beziehen sich auf den gemeinsamen 0-V-Anschluss und sind überlast- und kurzschlussfest sowie verpolungssicher.

Hauptmerkmale

• 16 digitale Ausgänge, Masseschaltreferenz (Ausgänge werden über 0-V-Leistungskontakt versorgt)
• Maximal 0,5 A pro Kanal; überlast- und kurzschlussfest; Verpolungsschutz
• Unterstützt ohmsche, induktive und Lampenlasten
• Schnelles Schalten: typ. TON 50 μs, TOFF 200 μs
• Hochdichtes 12-mm-Gehäuse mit LED-Anzeige pro Kanal
• Werkzeuglose Direktsteckverdrahtung für massive Leiter

Anwendungen

• Ansteuerung von Relais, Magnetventilen und Lampen in EtherCAT-Systemen mittels Erdschaltung
• Platzsparende Bedienfelder, die eine hohe Leistungsdichte erfordern

Spezifikationen
