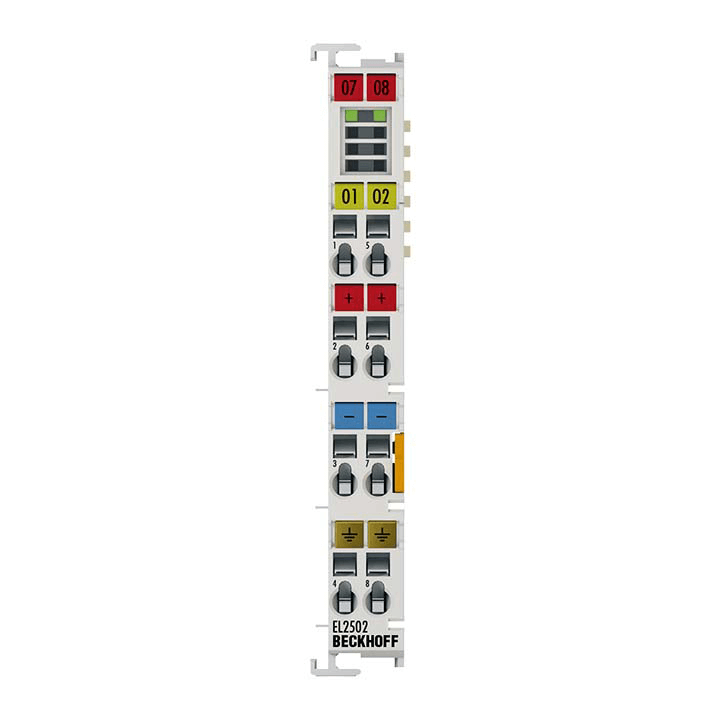

Beckhoff EL2502 EtherCAT-Anschluss mit PWM-Ausgang, 24 V DC, 0,5 A/Kanal, 1 Hz–125 kHz, 2 Kanäle, 12 × 100 × 68 mm
Normaler Preis
$265.00 USD
Normaler Preis
Verkaufspreis
$265.00 USD
Versand wird beim Checkout berechnet
Anzahl
Verfügbarkeit für Abholungen konnte nicht geladen werden
Secure checkout via Credit Cards, PayPal & Bank Wire (T/T)
Überblick
Der Beckhoff EL2502 ist ein 2-Kanal-PWM-Ausgangs-EtherCAT-Terminal, das die Pulsbreite eines Binärsignals moduliert und dieses galvanisch vom E-Bus getrennt ausgibt. Die Frequenz jedes Kanals lässt sich unabhängig einstellen, und das Tastverhältnis wird vom Controller als 16-Bit-Wert geschrieben. Die Gegentakt-Ausgangsstufe ist kurzschlussfest und für ohmsche, induktive und Lampenlasten geeignet.
Hauptmerkmale
- Zwei PWM-Ausgänge mit Gegentaktstufen
- Unabhängige Basisfrequenz pro Kanal
- Maximal 0,5 A pro Kanal, kurzschlussfest; Verpolungsschutz
- Einschaltdauer 0…100% (TON > 750 ns, TOFF > 500 ns)
- Elektrische Trennung: 500 V (E‐Bus/Feld)
- Kompakte 12-mm-DIN-Schienenklemme mit LED-Statusanzeige
Spezifikationen
| Spezifische MPN | EL2502 |
| Ausgänge / Typ | 2 × PWM, Gegentakt |
| Nennspannung | 24 V DC (−15 % / +20 %) |
| Maximaler Ausgangsstrom | 0,5 A pro Kanal (kurzschlussfest; typ. Kurzschlussstrom < 1,5 A) |
| Grundfrequenz | 1 Hz…125 kHz (pro Kanal; Standard 250 Hz) |
| Tastverhältnis | 0…100 % (TON > 750 ns, TOFF > 500 ns); 9…15-Bit-Auflösung |
| Lastarten | Ohmsche, induktive, Lampenlast |
| Elektrische Trennung | 500 V (E-Bus / Feldpotential) |
| Aktueller Verbrauch | E-Bus typ. 140 mA; Leistungskontakte typ. 30 mA |
| Konfiguration | Über TwinCAT System Manager; Prozessabbild 2 × 16‐Bit PWM |
| Abmessungen (B × H × T) | 12 × 100 × 68 mm; IP20 |
| Genehmigungen | CE, CCC, UL, ATEX, IECEx |
