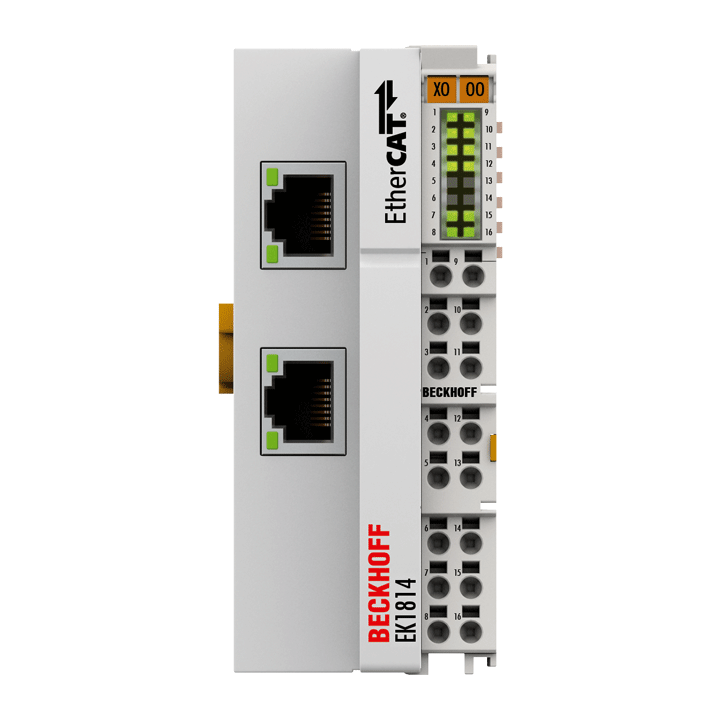

Beckhoff EK1814 EtherCAT-Koppler mit integrierten Ein-/Ausgängen, 4 DI / 4 DO, 2x RJ45 100BASE‑TX, 44×100×67 mm

$170.00 USD
$170.00 USD
Sale Ausverkauft
Versand wird beim Checkout berechnet

Secure checkout via Credit Cards, PayPal & Bank Wire (T/T)

Visa Mastercard PayPal Apple Pay Google Pay American Express
TECHNICAL DATASHEET PDF

Überblick

Der Beckhoff EtherCAT-Koppler EK1814 verbindet 100BASE-TX EtherCAT-Netzwerke mit EtherCAT-Klemmen und verfügt über vier digitale Eingänge und vier digitale Ausgänge. Er eignet sich ideal für kompakte Anwendungen mit wenigen Ein-/Ausgängen. Er wandelt Ethernet-Telegramme in E-Bus-Signale um, erkennt angeschlossene ELxxxx-Klemmen automatisch und leitet die 24-V-Feldversorgung über Leistungskontakte bis zu 10 A weiter.

Hauptmerkmale

  • Integrierte Ein-/Ausgänge: 4 digitale Eingänge und 4 digitale Ausgänge
  • 2 × RJ45 EtherCAT-Anschlüsse; bis zu 100 m zwischen den Stationen (100BASE‐TX)
  • E-Bus-Versorgung bis zu 1 A; Leistungskontakte bis zu 24 V DC / 10 A
  • DI gemäß EN 61131-2 Typ 1/3; DO 0,5 A pro Kanal, kurzschlussfest mit Verpolungsschutz
  • 500 V Isolation (Leistungskontakte/Versorgung/Ethernet) und 500 V (E-Bus/Feld)
  • Kompaktes HD-Gehäuse (Schutzart IP20) für 35-mm-DIN-Schienenmontage

Anwendungen

  • Kleinere Maschinen- oder Bedienfeldsteuerungen, die einen Koppler mit integrierten DI/DO-Schnittstellen benötigen.
  • Verteilte EtherCAT-E/A in Linien- oder Sterntopologien über Knotenpunkte/Erweiterungen

Spezifikationen

Spezifische MPN EK1814
Funktion EtherCAT-Koppler mit integrierten digitalen Ein-/Ausgängen
Busschnittstelle 2 × RJ45 (EtherCAT 100BASE‑TX)
Entfernung zwischen den Stationen Max. 100 m (Kat. 5 geschirmt oder besser)
Nennspannung 24 V DC (-15 % / +20 %)
Stromversorgung für E-Bus 1000 mA
Aktueller Verbrauch (USA) 100 mA + (∑ E‐Busstrom / 4)
Aktueller Verbrauch (UP) 40 mA + Last
Digitale Eingänge 4× DI; EN 61131-2 Typ 1/3; „0“: −3…+5 V; „1“: 11…30 V; typ. 3mA; 3-ms-Filter
Digitale Ausgänge 4× DO; ohmsch/induktiv/Lampe; 0,5 A pro Kanal (kurzschlussfest); Verpolungsschutz; <150 mJ/Kanal
Schaltzeiten (DO) Typischer TON 60 μs; TOFF 300 μs
Elektrische Trennung 500 V (Leistungskontakt/Versorgung/Ethernet) und 500 V (E-Bus/Feld)
Schutz / Montage Schutzart IP20; HD-Gehäuse; 35-mm-DIN-Schiene (EN 60715)
Abmessungen (B × H × T) 44 mm × 100 mm × 67 mm
Vollständige Details anzeigen
