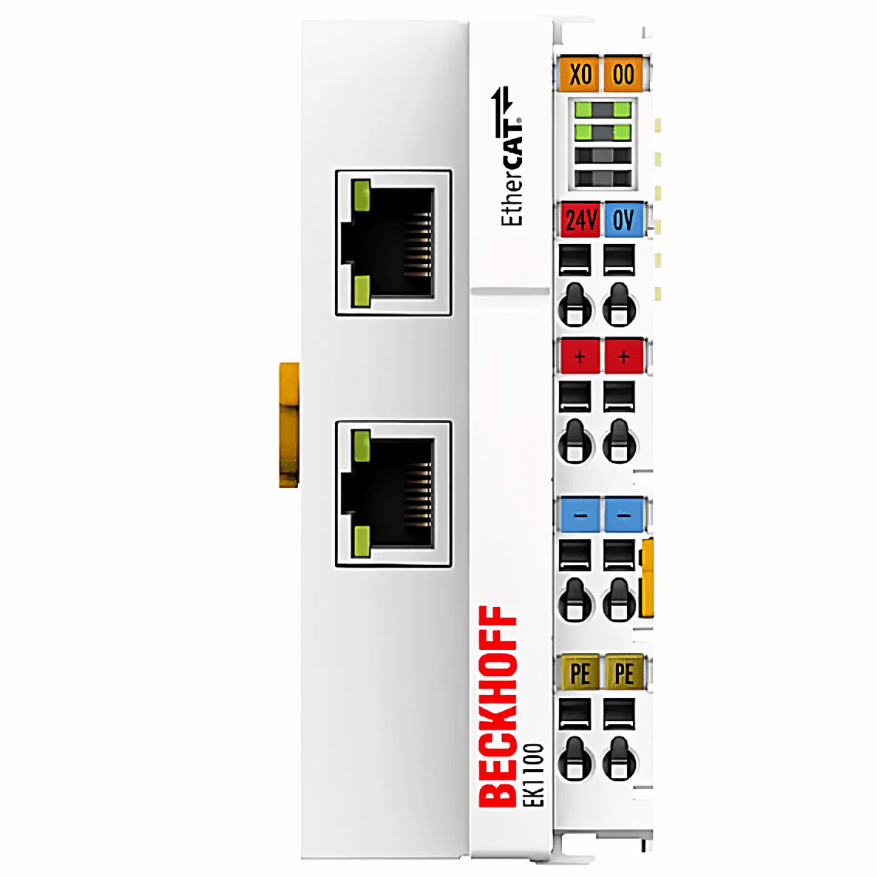

Beckhoff EK1100 EtherCAT-Koppler EK1100, 24 V DC-Versorgung, 2x RJ45 100BASE-TX, 44×100×68 mm

$150.00 USD
$150.00 USD
Sale Ausverkauft
Versand wird beim Checkout berechnet

Secure checkout via Credit Cards, PayPal & Bank Wire (T/T)

Visa Mastercard PayPal Apple Pay Google Pay American Express
TECHNICAL DATASHEET PDF

Überblick

Der Beckhoff EK1100 EtherCAT-Koppler verbindet das EtherCAT-Protokoll auf Feldbusebene (100BASE-TX) mit EtherCAT-Klemmen (ELxxxx). Er wandelt Ethernet-Telegramme in E-Bus-Signale um und erkennt automatisch angeschlossene EtherCAT-Klemmen im Prozessabbild. Der Koppler bietet eine System- und Feldversorgung von 24 V DC und kann bis zu 5 V / 2 A an den E-Bus liefern. Er verfügt über zwei RJ45-Anschlüsse für die Leitungs- oder optionale Segmenterweiterung.

Hauptmerkmale

  • Verbindet EtherCAT-Terminals (ELxxxx) mit 100BASE TX EtherCAT-Netzwerken
  • 2 x RJ45-Buchsen; Stationsentfernungen bis zu 100 m (100BASE‐TX)
  • Unterstützt bis zu 65.534 EtherCAT-Terminals im Gesamtsystem
  • E-Bus-Stromversorgung bis zu 2000 mA; Leistungskontakte bis zu 24 V DC / 10 A
  • Elektrische Trennung 500 V (Stromkontakt/Versorgung/Ethernet)
  • Kompaktes IP20-Gehäuse für 35-mm-DIN-Schienenmontage
  • Zulassungen: CE, CCC, UL, ATEX, IECEx, DNV, cFMus

Anwendungen

  • Integration von EtherCAT-Terminals in EtherCAT-Netzwerke (Linien- oder Sterntopologien über EtherCAT-Knoten/Erweiterungen)
  • Die Installation ist an jeder beliebigen Stelle im Ethernet-Signalübertragungsbereich (100BASE-TX) zulässig, außer direkt an einem Switch.

Spezifikationen

Marke Beckhoff
Serie EtherCAT-Koppler
Spezifische MPN EK1100
Aufgabe Kopplung von EtherCAT-Terminals (ELxxxx) an 100BASE‐TX EtherCAT-Netzwerke
Protokoll EtherCAT
Busschnittstelle 2 × RJ45 (100BASE‑TX)
Datenübertragungsrate 100 Mbit/s; Verzögerung ca. 1 μs
Entfernung zwischen den Stationen Bis zu 100 m (100BASE‑TX)
Max. EtherCAT-Anschlüsse Bis zu 65.534
Stromversorgung 24 V DC (-15 % / +20 %)
Aktueller Verbrauch (USA) 70 mA + (∑ E‐Busstrom / 4)
Stromversorgung für E-Bus 2000 mA (5 V)
Stromkontakte Max. 24 V DC / max. 10 A
Elektrische Trennung 500 V (Stromanschluss / Versorgungsspannung / Ethernet)
Betriebstemperatur -25…+60 °C
Schutz / Montage Schutzart IP20; 35-mm-DIN-Schiene (EN 60715); kompaktes Anschlussgehäuse mit LEDs
Zulassungen / Kennzeichnungen CE, CCC, UL, ATEX, IECEx, DNV, cFMus; Ex: ATEX II 3 G Ex ec IIC T4 Gc; IECEx Ex ec IIC T4 Gc
Abmessungen (B × H × T) 44 mm × 100 mm × 68 mm
Vollständige Details anzeigen
